5噸隨車吊三節直臂程力威牌隨車起重機參數--SQ5SA2

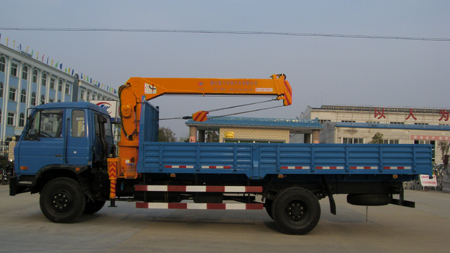

5噸三節直臂東風140隨車吊

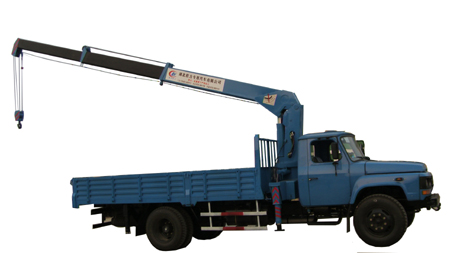

5噸三節直臂東風145隨車吊
5噸隨車吊三節直臂起重 機型號 |
SQ5SA2 (5噸三節直臂) |
|||||||||||
最 大 起 重 質 量kg |
5000 |
額定功率kw |
16 |
|||||||||
最 大 起 重 力 矩n.m |
112500 |
額定流量 |
50L/min |
|||||||||
截 面 形 式 |
五邊形 |
回 轉 機 構 |
回轉速度r/min |
2/3 |
||||||||
節 數 |
3 (伸二節) |
回轉范圍° |
360(任意) |
|||||||||
長 度m |
3．5-8．23 |
支 腿 |
型 式 |
直立撐腿 |
||||||||
最大作業半徑m |
8．0 |
跨 距m |
2．2-3．7 |
|||||||||
伸出速度m/s |
4．73/21 |
液 壓 系 統 |
系統壓力mpa |
18 |
||||||||
變 幅 范 圍 |
1-76 |
油箱容積L |
65 |
|||||||||
起臂速度°/s |
76/13 |
安全裝置 |
過 轉 報 警 |
|||||||||
最大起升高度m |
9．9 |
自 重kg |
1550 |
|||||||||
單繩允許拉力N |
12250 |
匹配卡車 |
裝載質量5噸以上的卡車 |
|||||||||
吊鉤提升速度m/min |
12．5 |

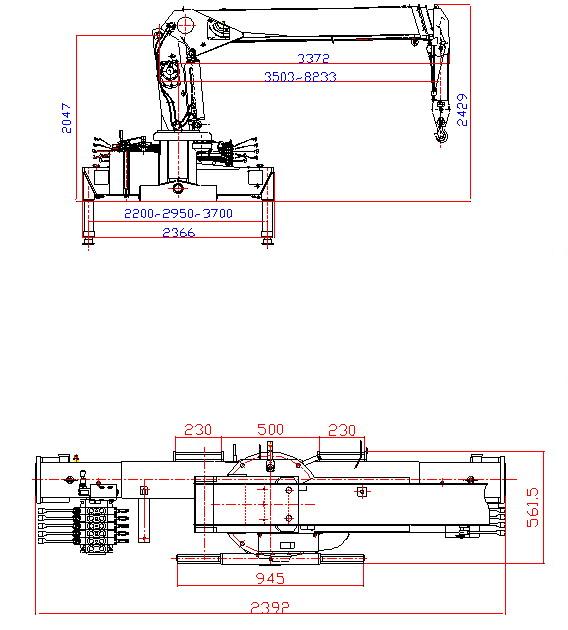

安裝空間 |
||||||||||
鋼絲繩直徑mm |
9．3 |
說明：上表參數是發動機轉速為1500r/min情況時的額定參數。 |
||||||||||
鋼絲繩長度m |
60 |
|||||||||||
起重能力對照表 |
||||||||||||
工作半徑m |
2.5 |
3.0 |
3.5 |
5.0 |
5.5 |
6.5 |
7.5 |
8.0 |
||||
額定負荷kg |
5000 |
4600 |
2828 |
1580 |
1360 |
1050 |
830 |
750 |
||||
