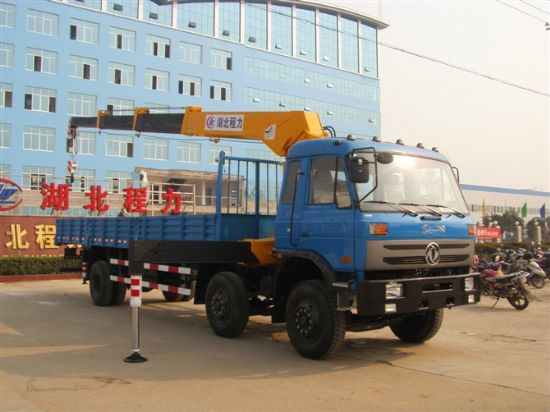

東風小三軸8噸隨車吊四節直臂
SQ8SA3程力威牌隨車起重機參數
8噸四節臂直臂隨車吊起重機型號 |
SQ8SA3 (8噸四節直臂) |
|||||||||||
最 大 起 重 質 量kg |
8000 |
|||||||||||
最 大 起 重 力 矩n.m |
200000 |
|||||||||||
截 面 形 式 |
五邊形 |
回 轉 機 構 |
回轉速度r/min |
2 |
||||||||
節 數 |
4 (伸三節) |
回轉范圍° |
360(任意) |
|||||||||
長 度m |
4-11.5 |
支 腿 |
型 式 |
直立撐腿 |
||||||||
最大作業半徑m |
11.5 |
跨 距m |
2.28-5.4 |
|||||||||
伸出速度m/s |
7.65/30 |
液 壓 系 統 |
系統壓力mpa |
22 |
||||||||
變 幅 范 圍 |
1-76 |
油箱容積L |
120 |
|||||||||
起臂速度°/s |
76/13 |
安全裝置 |
過 轉 報 警 |
|||||||||
最大起升高度m |
13.5 |
自 重kg |
2700 |
|||||||||
單繩允許拉力N |
13070 |
匹配卡車 |
裝載質量9噸以上的卡車 |
|||||||||
吊鉤提升速度m/min |
8.33 |

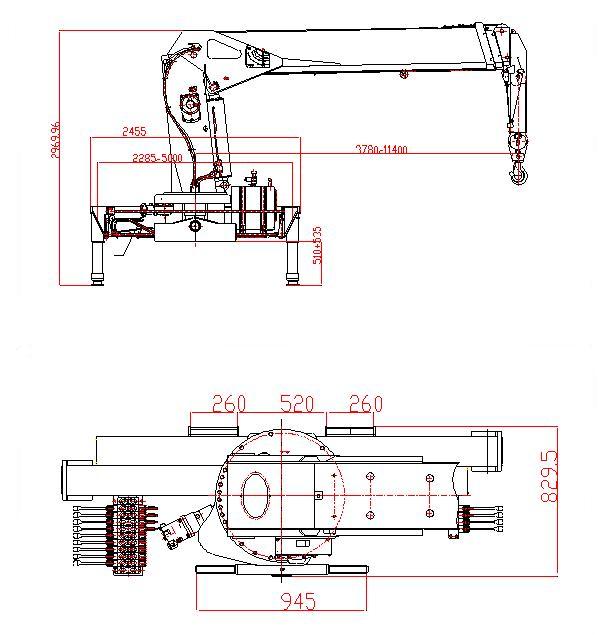

安裝空間 |
||||||||||
鋼絲繩直徑mm |
9．3 |
說明：上表參數是發動機轉速為1500r/min情況時的額定參數。 |
||||||||||
鋼絲繩長度m |
100 |
|||||||||||
起重能力對照表 |
||||||||||||
工作半徑m |
2.5 |
4.0 |
5.0 |
6.0 |
7.0 |
9.0 |
11.0 |
11.5 |
||||
額定負荷kg |
8000 |
4500 |
3500 |
2550 |
1910 |
1260 |
910 |
850 |
||||
