湖北程力12噸隨車吊三節直臂吊機參數--SQ12SA2

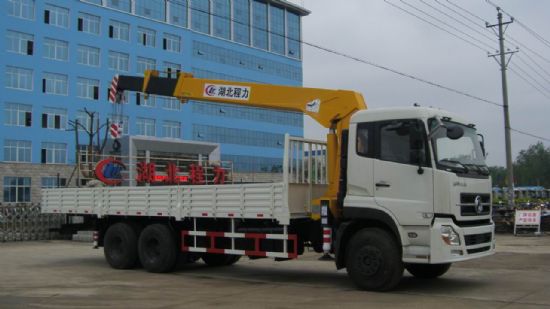

東風天龍后雙橋 后八輪12噸隨車吊三節直臂
12噸隨車吊三節直臂起 重 機 型 號 |
SQ12SA2（12噸三節直臂） |
|||||||||||
最 大 起 重 質 量kg |
12000 |
|||||||||||
最 大 起 重 力 矩n.m |
320000 |
|||||||||||
截 面 形 式 |
五邊形 |
回 轉 機 構 |
回轉速度r/min |
2 |
||||||||
節 數 |
3 (伸二節) |
回轉范圍° |
360(任意) |
|||||||||
長 度m |
4.5--9.3 |
支 腿 |
型 式 |
直立撐腿 |
||||||||
最大作業半徑m |
9.3 |
跨 距m |
2.2-5.7 |
|||||||||
伸出速度m/s |
6.8/35 |
液 壓 系 統 |
系統壓力mpa |
24 |
||||||||
變 幅 范 圍 |
1-70 |
油箱容積L |
180 |
|||||||||
起臂速度°/s |
70/22 |
安全裝置 |
過 轉 報 警 |
|||||||||
最大起升高度m |
11.2 |
自 重kg |
3800 |
|||||||||
單繩允許拉力N |
19600 |
匹配卡車 |
裝載質量12噸以上的卡車 |
|||||||||
吊鉤提升速度m/min |
8.03 |

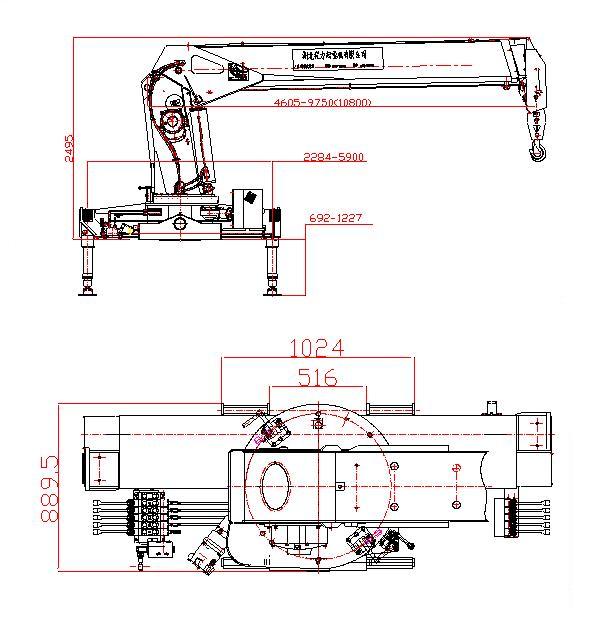

安裝空間 |
||||||||||
鋼絲繩直徑mm |
12 |
說明：上表參數是發動機轉速為1500r/min情況時的額定參數。 |
||||||||||
鋼絲繩長度m |
110 |
|||||||||||
起重能力對照表 |
||||||||||||
工作半徑m |
2.5 |
3.5 |
4.5 |
5.5 |
6.5 |
7.5 |
8.5 |
9.3 |
||||
額定負荷kg |
12000 |
8570 |
6600 |
5500 |
4600 |
4000 |
3500 |
3000 |
||||
