額定電壓1.9/3.3kV及以下采煤機軟電纜
發布者：lm311 發布時間：2019-05-15 14:21:14
一、執行標準
MT818.4—1999 煤礦用阻燃電纜
第1單元：煤礦用移動類阻燃軟電纜
第4部分：額定電壓1.9/3.3 kV及以下采煤機金屬屏蔽軟電纜
二、產品型號名稱及用途見表1
表 1
|
型號
|
名稱
|
用途
|
|
MCPTJ-0.66/1.14
|
采煤機金屬屏蔽監視型橡套軟電纜
|
額定電壓為0.66/1.14kV 及以下采煤機及類似設備的電源連接
|
|
MCPT-1.9/3.3
|
采煤機金屬屏蔽橡套軟電纜
|
額定電壓為1.9/3.3kV 及以下采煤機及類似設備的電源連接
|
|
MCPTJ-1.9/3.3
|
采煤機金屬屏蔽監視型橡套軟電纜
|
額定電壓為1.9/3.3kV 及以下采煤機及類似設備的電源連接
|

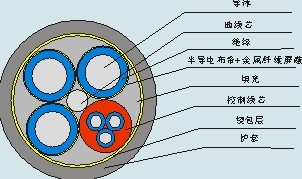

三、產品結構示意圖
MCPTJ-0.66/1.14; MCPTJ-1.9/3.3
MCPT-1.9/3.3
四、電纜的主要技術性能見表5
表 5
|
序號
|
項目
|
技術指標
|
|
1
|
20℃時導體直流電阻
|
見表5-1
|
|
2
|
20℃時絕緣電阻
|
見表5-2
|
|
3
|
5min工頻電壓試驗
|
0.66/1.14kV
|
3.7 kV絕緣不擊穿
|
|
1.9/3.3kV
|
6.8 kV絕緣不擊穿
|
|
4
|
絕緣吸水試驗
|
1～14d電容增率≤10%，7～14d電容增率≤3%
|
|
5
|
阻燃性能
|
符合MT386-1995要求
|
表 5-1
|
型號
|
標稱截面 mm2
|
20℃時導體直流電阻（≤Ω/km）
|
|
不鍍錫
|
鍍錫
|
MCPTJ-0.66/1.14
MCPT-1.9/3.3
MCPTJ-1.9/3.3
|
16
|
-
|
1.24
|
|
25
|
-
|
0.795
|
|
35
|
-
|
0.565
|
|
50
|
-
|
0.393
|
|
70
|
-
|
0.277
|
|
95
|
-
|
0.210
|
表 5-2
動力線芯標稱截面
mm2
|
200C時地線與屏蔽層并聯直流電阻 Ω/km
|
20℃時絕緣電阻 MΩ·km
|
|
額定電壓0.66/1.14kV
|
額定電壓1.9/3.3kV
|
|
16
|
≤0.70
|
≥350
|
-
|
|
25
|
≤0.60
|
≥350
|
-
|
|
35
|
≤0.60
|
≥260
|
≥380
|
|
50
|
≤0.50
|
≥230
|
≥350
|
|
70
|
≤0.34
|
≥210
|
≥320
|
|
95
|
≤0.28
|
≥200
|
≥280
|
五、產品表示方法
1、采煤機金屬屏蔽監視型橡套軟電纜,額定電壓為0.66/1.14kV，動力線芯3×50,地線芯1×25，
監視線芯1×25 表示為：MCPTJ-0.66/1.14 3×50+1×25+1×25
2、采煤機金屬屏蔽監視型橡套軟電纜,額定電壓為1.9/3.3kV，動力線芯3×70,地線芯1×35，
監視線芯1×35 表示為：MCPTJ-1.9/3.3 3×70+1×35+1×35
3、采煤機金屬屏蔽橡套軟電纜,額定電壓為1.9/3.3kV，動力線芯3×95,地線芯1×50
表示為：MCPT-1.9/3.3 3×95+1×50
六、產品的工作條件
1、電纜的導體的最高額定工作溫度為90℃。
2、短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。
3、電纜的最小彎曲半徑為電纜直徑的6倍。
4、系統的工作電壓應不大于系統額定電壓的1.1倍。
5、當電壓使用交流系統時，電纜的額定電壓至少應等于該系統的標準電壓。當使用于直流系統時，該系統的標稱電壓應不大于電纜額定電壓的1.5倍。
七、電纜的吊運和保管
1、在運輸過程中，不應使電纜及電纜盤受到損傷。嚴禁將電纜盤直接由車上推下。電纜盤不應平放運輸、平放貯存。
2、請勿從高處仍下裝有電纜的電纜盤或電纜圈，在運輸過程中，電纜盤必須放穩，并用合適的方法固定，防止互相沖撞或翻倒。
3、運輸或滾動電纜盤前，必須保證電纜盤牢固，電纜繞緊。滾動時必須順著電纜盤上的箭頭指示或電纜的纏緊方向進行。
4、電纜應集中分類存放，并應標明型號、電壓、規格、長度。電纜存放處不得積水。
5、電纜在保管期間，電纜盤及包裝應完成，標志應齊全，封端應嚴密。當有缺陷時應及時處理。
八、電纜的安裝敷設
1、電纜在放線時，張力應均勻，以免電纜扭曲，使絕緣線芯產生裂絞，導致事故發生。
2、做電纜頭時，要嚴格按國家電力施工規范使用專用工具。
3、電纜在安裝過程中一旦發現機械損傷，在條件允許的情況下，請務必對電纜進行相應的檢查，以確認電纜絕緣是否損壞。
4、電纜敷設前應按下列要求進行檢查：
4.1電纜型號、規格、電壓應符合設計。
4.2電纜外觀應無損傷，絕緣良好，電纜應經試驗合格。
4.3應根據設計和實際路徑，計算每根電纜長度，合理安排每盤電纜，減少電纜接頭。
4.4在帶電區域內，安裝敷設電纜，應有可靠的安全措施。
