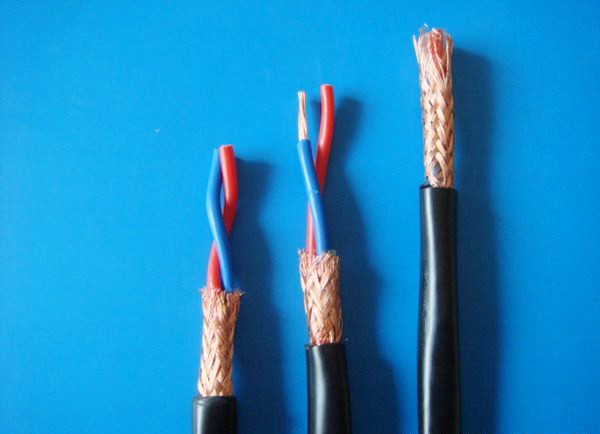

ia-KYPVPR-10*2*1.0mm2 本安型屏蔽控制電纜
ZR-ia-KVPVP 10*2*1.0mm2 阻燃聚氯乙烯絕緣，聚氯乙烯護套，分屏蔽和總屏蔽本安型控制電纜
本產品適用于額定電壓450/750V及以下
一、用途：
本產品廣泛適用于化工和石油化學工業中等有爆炸性環境的自動化控制系統，監控回路及保護線路等各種本安電路中作為微弱信號的傳輸用線；該產品除具有分布參數小的特點外，還采用了加強屏蔽層，使其具有優良的抗外界電磁場干擾，抗射頻干擾等性能。
二、產品型號中各字母代表意義：
1、系列代號——K
2、材料代號
銅導體——省略
交聯聚乙烯絕緣——YJ
聚氯乙烯護套——V
聚乙烯護套——YY
3、按結構特性分
編織屏蔽——P
銅帶屏蔽——P2
軟結構——R
圓型——省略
三、產品型號，名稱和使用條件。
| 型號 | 名稱 | 使用條件 |
| ia-KYPVP | 聚乙烯絕緣，聚氯乙烯護套，分屏蔽和總屏蔽本安型控制電纜 |
1.固定敷設在室內，電纜溝或管道中。 2.電纜的工作溫度-20℃~65℃。 3.應與非本安型電纜分開敷設或進行有效的隔離。 |
| ZR-ia-KVPVP | 阻燃聚氯乙烯絕緣，聚氯乙烯護套，分屏蔽和總屏蔽本安型控制電纜 |
| 導體標稱截面mm2 | 根數/直徑 | ||
| A類 | B類 | R類 | |
| 0.5 | 1/0.8 | 7/0.30 | 16/0.2 |
| 0.75 | 1/0.97 | 7/0.37 | 24/0.2 |
| 1.0 | 1/1.13 | 7/0.43 | 32/0.2 |
| 1.5 | 1/1.38 | 7/0.52 | 30/0.25 |
| 2.5 | 1/1.78 | 7/0.68 | 49/0.25 |
| 序號 | 性能項目 | 單位 | 性能指標 | |||||
| 截面 | ||||||||
| 0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 |
4 mm2 |
||||
| 1 | 20℃時導體直流電阻 | A,B | Ω/km | 24.5 | 18.1 | 12.2 | 7.41 | 4.61 |
| R | 26.0 | 19.5 | 13.3 | 7.98 | / | |||
| 2 | 工作電容 | ≤pF/m | 110 | |||||
| 3 | 分布電感 | ≤μH/m | 1.2 | |||||
| 4 | 抗外磁場擾 | ≤mv | 5 | |||||
| 5 | 抗靜電干擾 | ≤V | 1 | |||||
| 6 | 抗射頻干擾 | ≤dB | 50 | |||||
| 7 | 絕緣電阻（70℃芯-芯，芯-屏） | ≥MΩ.km | 1 | |||||
| 8 | 電壓試驗（芯-芯，芯-屏） | 3.0KV/5min | 不擊穿 | |||||
