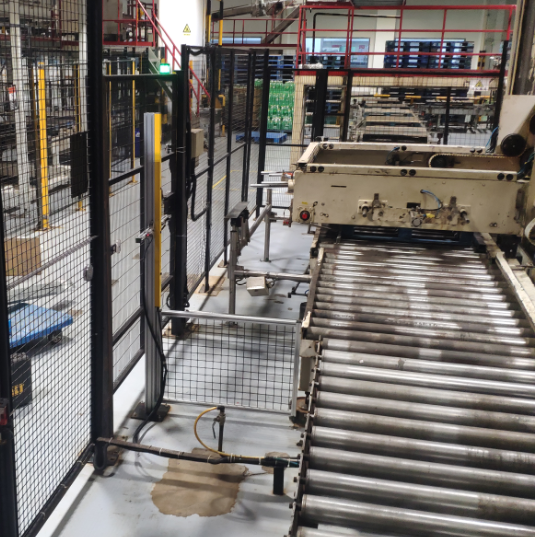

單雙向進出料檢測安全光幕 ·一種專用于進出料雙向檢測安全光幕，打破傳統Muting 屏蔽功能，可區分常規物料及人員進入，主要應用于碼垛及自動傳送區域 ·保護高度從800-1500MM ·最大保護距離 6M-12M ·集成了多種智能功能 · 集成了手動或自動復位 · 外部繼電器回饋輸入 (EDM) |
| ▊ |
產品選型 |
|
產品名稱 |
產品類型 |
高度 |
檢測方向 |
| 雙向進出料檢測安全光幕 |
LS4A-20-0800 |
900mm |
單雙向 |
|
雙向進出料檢測安全光幕 |
LS4A-20-0900 |
900mm |
單雙向 |
|
雙向進出料檢測安全光幕 |
LS4A-20-1000
|
1000mm |
單雙向 |
|
雙向進出料檢測安全光幕 |
LS4A-20-1200 |
1200mm |
單雙向 |
|
雙向進出料檢測安全光幕 |
LS4A-20-1500 |
1500mm |
單雙向 |
|
說明 |
|
||
| ▊ | 雙向進料料檢測安全光幕 |
|
|
單雙向進出料檢測安全光幕 ·為什么需要Muting？可避免人員通過貨物開口進入機器危險運行區域從而造成機械傷害，而貨物可順利通過并且不停機，即不影響生產效率 ·參考標準IEC 62046，ISO13849和IEC61496. 產品組成： ·2組傳感器（水平兩側） ·安全光幕（中間垂直安裝） ·通過順序檢測托盤物料或AGV小車進出 |
| ▊ |
產品組成部份 |
|

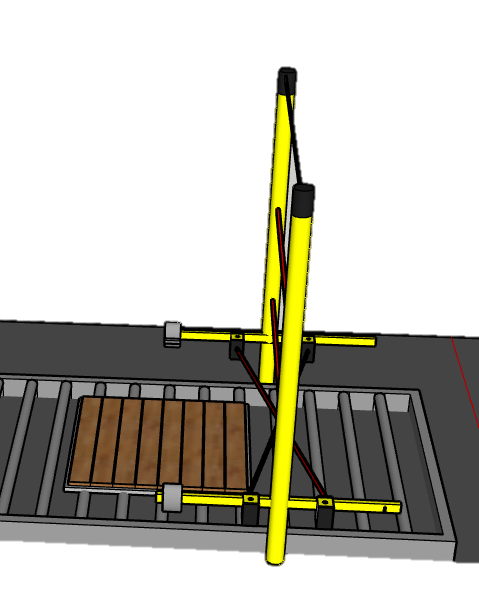

· 安全光柵（主光柵根據現場確認高度） · 2組檢測傳感器（交叉安裝）安裝在鋁材下部，防止被撞 · T型固定支架 · 5M線纜 |
| ▊ |
行業應用 |
|
· 自動化生產流水線 · 碼垛機行業 · 食品包裝線行業 · 倉儲行業 · AGV進出料口 |
|
| ▊ |
接線說明 |
|

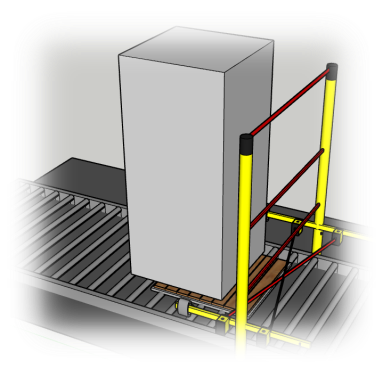

Muting情形：貨物從危險區域內進/出來（雙傳感器L型布置） |
|
|
L H S 安 全 模 塊 的 連 接 方 式 |
|
| ▊ |
時序邏輯說明 |
|
時序邏輯： · A:傳感器1阻擋輸出OFF · B:傳感器2阻擋輸出OFF · C:傳感器1和傳感器2同時阻擋，安全光柵Muting屏蔽 · D:傳感器1無阻擋輸出ON · E:傳感器2無阻擋輸出ON · F:安全光柵恢復正常 |
| ▊ |
技術參數 |
|
執行標準 |
GB/T 19436.1;GB/T 19436.2;GB 4583-2007;IEC 61496-1; IEC 61496-2 |
||
|
安全類別 |
|||
|
安全等級 |
Type 4 Cat.4 ple |
||
|
DCavg |
99% |
||
|
CCF |
100 |
||
|
MTTFD/PFHD |
(見KS06G型安全光柵規格表) |
||
|
光學特征 |
|||
|
檢測光源 |
紅外LED（中心波長940mm） |
||
|
檢測高度 |
光軸間距X (光束數-1) |
||
|
EAA |
滿足IEC61496-2要求，檢測距離在3m以上時，EAA<2.5° |
||
|
環境特征 |
|||
|
環境溫度 |
工作 |
-10℃~55℃（無結霜及凝霧） |
|
|
儲存 |
-40℃~70℃ |
||
|
環境濕度 |
工作 |
36%RH~85%RH |
|
|
儲存 |
36%RH~95%RH |
||
|
抗光干擾 |
白熾光源 |
3000 Lux |
|
|
熒光光源 |
3000 Lux |
||
|
太陽光源 |
10000 Lux |
||
|
EMC |
EMS |
符合GB/T19436-1和GB4584-2007中對四級安全光柵的要求 |
|
|
EMI |
符合EN61326-1和EN55011中對工業現場的電磁輻射要求 |
||
|
抗振能力 |
頻率10Hz~55Hz; 振幅： 0.35±0.05 mm;掃描次數：三軸，每軸20次 |
||
|
抗沖擊能力 |
加速度10g; 脈沖持續時間：16 ms;碰撞次數：三軸，每軸1000±10次 |
||
|
防護等級 |
IP65 |
||
|
外形尺寸 |
52×36×Jmm (J為發射器／接收器長度） |
||
|
電氣特征 |
|||
|
電源電壓 |
DC24V±10% |
||
|
消耗電流 |
發射器 |
≤300mA |
|
|
接收器 |
≤1OOmA (無負載） |
||
|
響應時間 |
＜18ms |
||
|
輸出特征 |
NPN輸出 |
NPN晶體管輸出X2 (通光時ON)、負載電流300mA以下，殘留電壓3V以下（排除導線延長的影響） |
|
|
PNP輸出 |
PNP晶體管輸出X2 (通光時ON)、負載電流300mA以下，殘留電壓3V以下（排除導線延PNP輸出長的影響） |
||
|
傳感器 |
4組 |
普通光電傳感器 |
|
