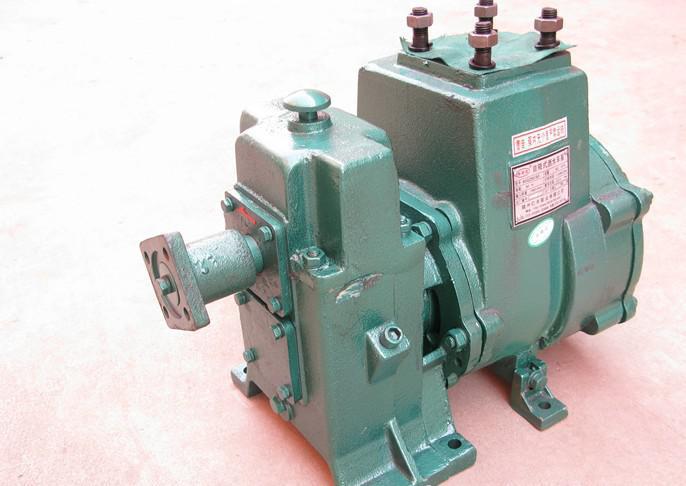

本公司生產的系列灑水車泵，是在多年研制自吸式離心泵經驗的基礎上研制成功的產品。泵性能符合機械部標準《灑水車水泵技術條件》QC/T29114-93中對泵規定的要求。本產品具有結構簡單，運行平穩，效率高，使用可靠等優點。
灑水泵廠家銷售熱線：186-7220-9488
灑水泵廠家業務QQ：87297210 灑水泵廠家銷售經理：李經理
結構特點：
1、該系列泵為帶有增速箱的自吸離心泵，主要由泵體、葉輪、機械密封、軸、增速箱等部件組成。
2、泵工作時需要的動力直接由汽車發動機通過取力器提供。
3、泵的吸入管路不必安裝底閥。具有結構緊湊，操作維護方便，效率高等優點。吸入管進口應置于網罩內，網罩通孔總面積應大于 300 cm2 ，網孔直徑應小于6mm。
4、泵的軸封采用機械密封，因此泵運行可靠、壽命長。
|
序號 |
易損件名稱 |
型號及規格 |
數量 |
備注 |
|
14 |
機械密封 |
120P—35 |
1 |
80QZ60/90 |
|
18 |
軸承 |
7307E |
4 | |
|
21 |
油封 |
FB35*62*12 |
2 | |
|
12 |
三角密封圈 |
定制 |
1組 | |
|
2 |
放水閥 |
1/2’ |
1 | |
|
5 |
機械密封 |
108—28 |
1 |
65QZ40/45 |
|
油封 |
FB30*50*10 |
2 | ||
|
軸承 |
30206E |
4 |
工作原理
該類型泵采用外混式軸向回液的泵體結構，泵體由吸入室、儲液室、回流孔和氣液分離室組成。泵起動后，葉輪將泵體內所存的液體及管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液 分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合－分離過程，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液為保證泵的良好的自吸性能，必須滿足：
1、泵工作時，泵內的液體存量必須高于泵軸，進口管安裝必須高于泵中心線150mm以上。
2、進口管路系統不得漏氣。
3、泵出口應先安裝一段不短于180mm直管后，再接彎管。
灑水車專用灑水泵的日常維護和保養:
灑水車灑水泵不能自吸產生原因：
1、灑水車灑水泵體內未加儲液或儲液不足
2、灑水車灑水泵吸入管路漏氣
3、灑水車灑水泵轉速太低
4、灑水車灑水泵吸程太高或吸入管路被堵塞
5、灑水車灑水泵機械密封污露量過大
灑水車灑水泵排除方法：
1、加足儲液
2、檢查并消除漏氣現象
3、調整轉速
4、降低吸程或縮短吸入管路
5、修理或更換
灑水車灑水泵壓力不足產生原因：
1、葉輪流道或吸入管路堵塞
2、葉輪或葉輪密封環磨損嚴重
3、功率不足轉速低
4、進口或出口閥門未開足
灑水車灑水泵排除方法：
1、消除堵塞物
2、更換口環
3、加足馬力調整到轉速
4、開足進口或出口閥門
灑水車灑水泵軸功率消耗太大產生原因：
1、流量過大
2、轉速太高
3、泵軸歪曲或葉輪卡碰
4、泵內流道堵塞或被卡住
灑水車灑水泵排除方法：
1、減少流量
2、適當降低
3、校正或更換
4、消除堵塞物
灑水車灑水泵噪聲振動較大產生原因：
1、底腳不穩
2、氣蝕現象
3、軸承磨損嚴重
4、灑水車灑水泵內流道堵塞或被卡住
5、灑水車灑水泵或進口管道內有雜物
6、灑水車灑水泵與動力機兩者主軸不同軸
灑水車灑水泵排除方法：
1、加固
2、調整工況
3、更換新軸承
4、校正或更換
5、清除雜物
6、調整同軸度

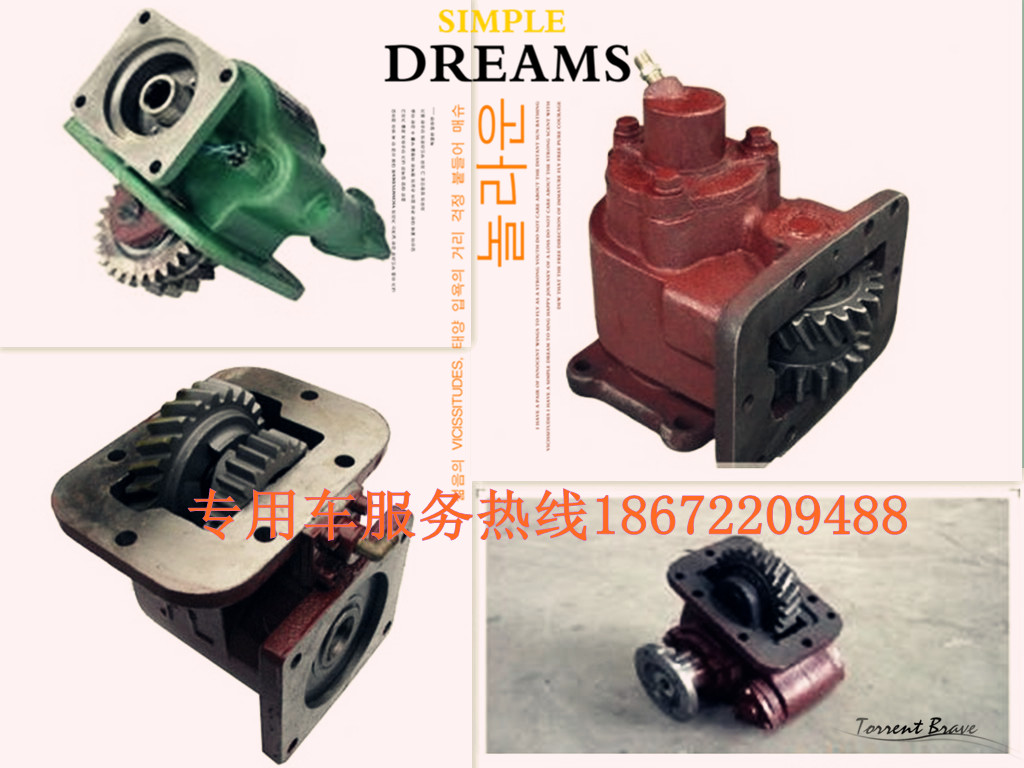

灑水車取力箱說明
灑水車目前采用東風，解放系列取力器，氣動操作，操作開關向后拉，取力齒進入嚙位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。

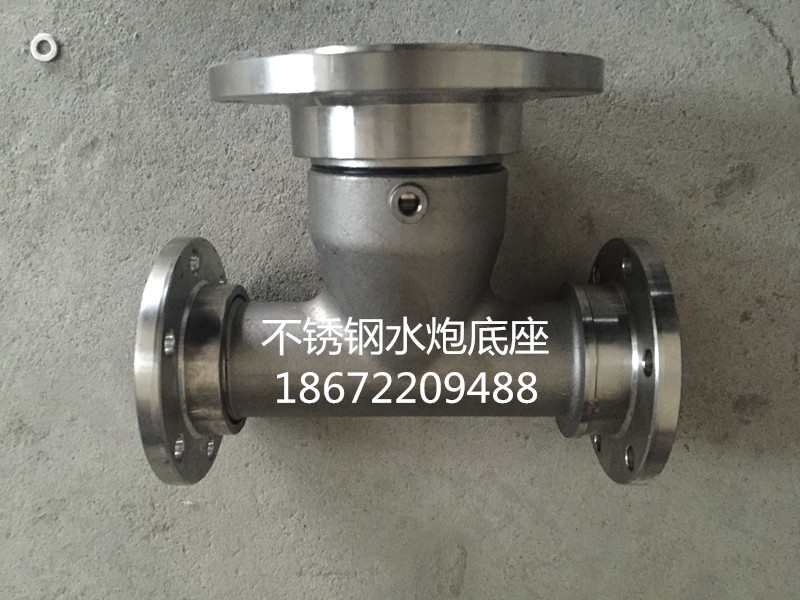

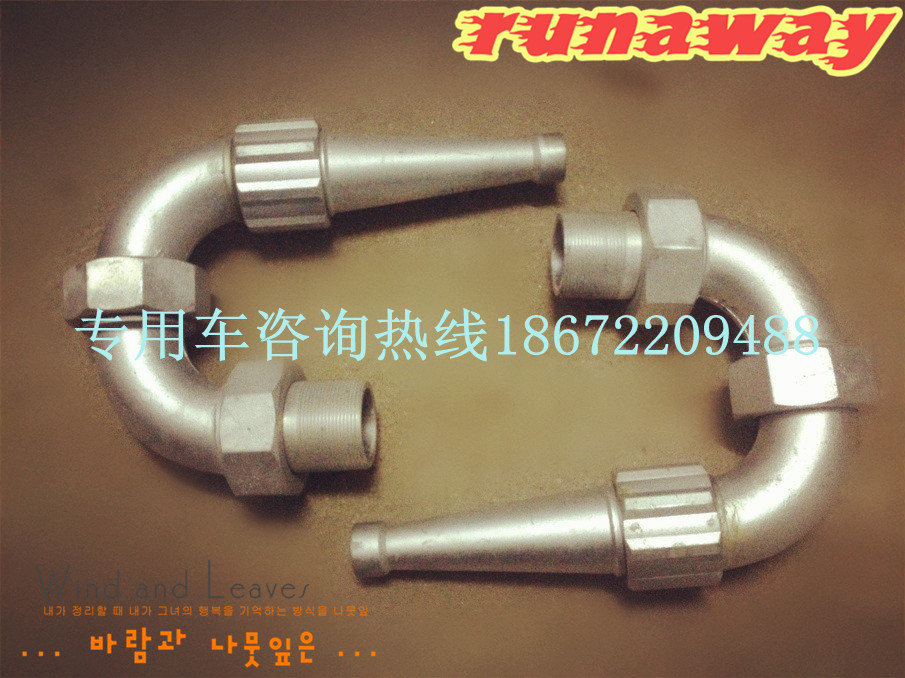

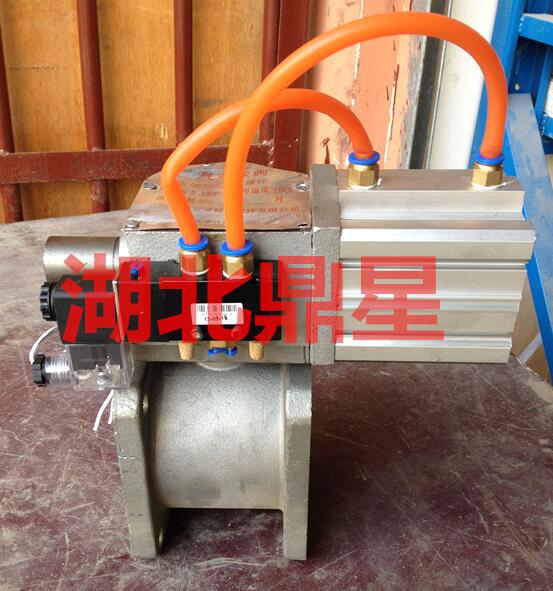

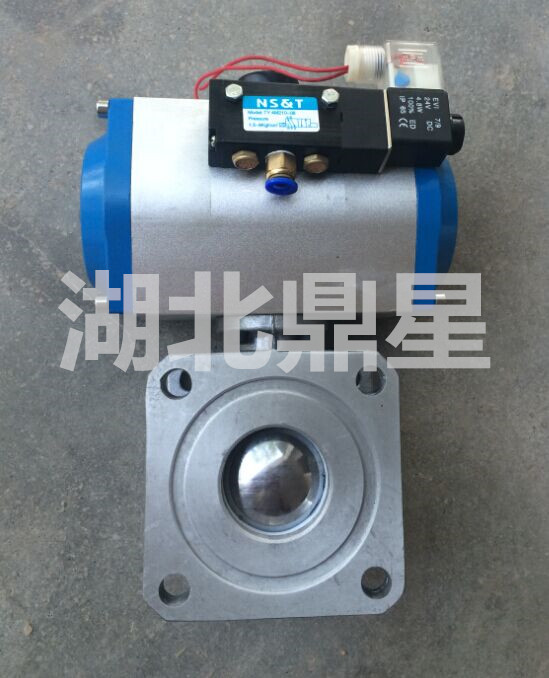

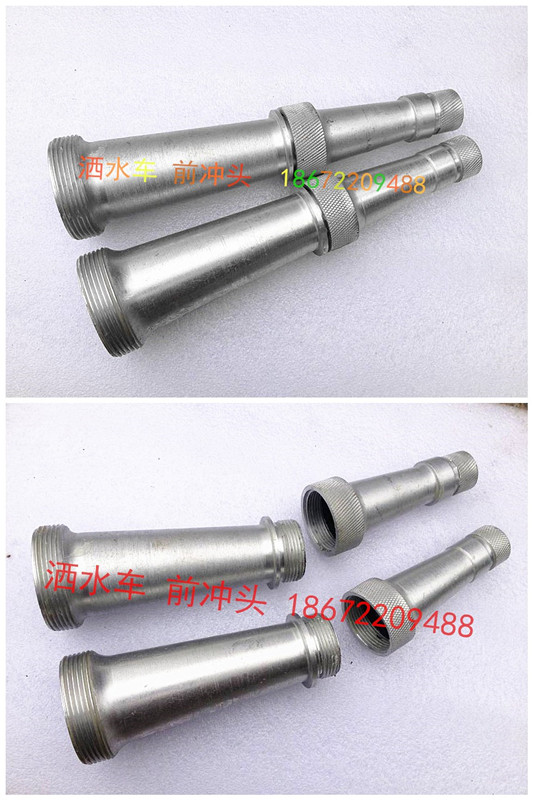

主營： 65QZF40/45N灑水泵、65QZ40/45灑水泵、80QZF-60/90N灑水泵、CLW80QZF60/90N(F)灑水泵、CLW65QZF40/45(N) 灑水泵、65QZ40/50灑水泵、、灑水車灑水炮（高壓水槍）灑水車?guó)喿靽婎^、蓮蓬頭、萬向噴頭、后灑噴頭、前沖頭、60YHCB-30齒輪油泵、80YHCB-60齒輪油泵、XD-63吸糞車真空泵、XD-100吸污車真空泵、灑水車二通球閥、三通球閥、三通濾網、油罐車鋁合金二通球閥、濾網三通、化工車不銹鋼二通球閥

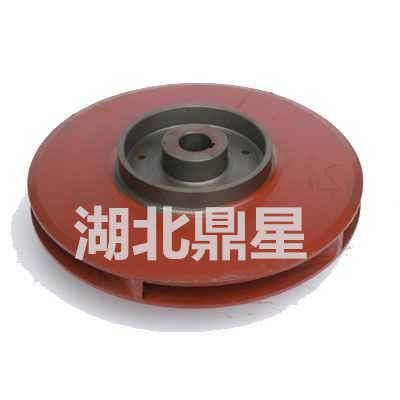

灑水泵配件：灑水泵葉輪、灑水泵水封、灑水泵油封、灑水泵軸承、灑水泵齒輪軸、灑水車泵泵殼、灑水泵后蓋殼、灑水泵齒輪箱殼、灑水泵齒輪
