女人脱了内裤高潮喷水30分钟,老熟妇仑乱一区二区视頻,欧美视频毛片在线播放,欧美老熟妇又粗又大

    我們對混凝土裂縫有了很深的認知之后，比如了解了混凝土裂縫形成的各種原因、解決混凝土的各種措施、怎么加固會減少甚至限制混凝土裂縫、怎么檢測裂縫修補質量。深讀這些之后，咱們的心都更加的平靜，就不會再談“裂縫”色變了。那，你了解多少？需要進行加固的，是先修補裂縫還是先加固呢？“對影響結構、構件承載力的裂縫以及地基不均勻沉降引起的裂縫，如果需要進行裂縫修補，應先采取必要的加固措施，在消除了裂縫起因或在裂縫停止發(fā)展后，再進行修補施工才能收到設計所要求達到的效果”

為什么要修補裂縫？
（1）抵御誘發(fā)鋼筋銹蝕的介質侵入，延長結構實際使用年數(shù)；
（2）通過補強保持結構、構件的完整性；
（3）恢復結構的使用功能，提高其防水、防滲能力；
（4）消除裂縫對人們形成的心理壓力；
（5）改善結構外觀。

混凝土裂縫有幾種存在的狀態(tài)？
靜止裂縫：形態(tài)、尺寸和數(shù)量均已穩(wěn)定不再發(fā)作的裂縫。修補時，僅需依據(jù)裂縫的粗細選擇裂縫修補材料和方法。
活動裂縫：寬度在現(xiàn)有環(huán)境和工作條件下始終不能保持穩(wěn)定，易隨著結構構件的受力、變形或環(huán)境溫度、濕度的變化而時張時閉的裂縫。修補時，應先消除其成因，并觀察一段時間，確認穩(wěn)定后，再依據(jù)靜止裂縫的處理方法修補；若不能能完全消除裂縫的成因，但確認對結構、構件的安全性不構成危害時，可使用具有彈性和柔性的材料進行修補。
尚在發(fā)展的裂縫：長度、寬度或數(shù)量尚在發(fā)展，但經(jīng)歷過一段時間會終止的裂縫。對此類裂縫應待其停止發(fā)展后，在進行裂縫修補或者加固。

裂縫修補的一般工序應符合哪些規(guī)定？
（1）裂縫檢查
（2）制定修補技術方案
（3）清理、修整原構件、結構
（4）界面處理以及原結構的含水率控制
（5）裂縫修補施工
（6）修補質量檢驗

裂縫修補材料有哪些？
（1）改性環(huán)氧樹脂類、改性丙烯酸酯類、改性聚氨酯類的修補膠液，包括配套的打底膠、修補膠、聚合物注漿料等合成樹脂類修補材料，適用于裂縫的封閉和補強，可采用表面封閉法、注射法或壓力注漿法進行修補。修補裂縫的膠液和注漿料的安全性能指標，應符合現(xiàn)行標準《工程結構加固材料安全性鑒定技術規(guī)范》GB50728的規(guī)定。
（2）無流動的有機硅酮、聚硫橡膠、改性丙烯酸酯、聚氨酯等柔性的嵌縫密封膠類修補材料，適用于活動裂縫的修補，以及混凝土與其他材料接縫界面干縮性裂縫的封堵。
（3）超細無收縮水泥注漿料、改性聚合物水泥注漿料以及不回縮微膨脹水泥等的無機膠凝材料類修補材料，適用于大于1mm的靜止裂縫的修補。
（4）無堿玻璃纖維、耐堿玻璃纖維或高強度玻璃纖維織物、炭纖維織物或芳綸纖維等的纖維復合材和其適配的膠黏劑，適用于裂縫表面的封護與增強。

環(huán)氧樹脂裂縫修補材料的種類？
（1）裂縫修補膠
0.15mm以下裂縫可以使用裂縫修補膠；要求能夠查看裂縫封閉情況，建議選擇透明裂縫修補膠，透明裂縫修補膠是裂縫修補膠的升級版本，用料更加的節(jié)省，而且還采用可視化技術，可直接觀察測量裂縫的寬度、長度、走向等外觀，還能對裂縫進行計量測量，更方便今后的跟蹤和回訪，我們更加能清楚的觀察裂縫以后的發(fā)展變化狀況，以便我們能及時控制裂縫，控制無害裂縫，不讓無害裂縫轉變?yōu)橛泻α芽p。
（2）灌縫膠
0.15-1mm裂縫可以使用灌縫膠，封閉裂縫后，用專用灌漿設備進行灌膠，灌縫膠的密度極低，滲透力極強，通過灌膠設備能夠貫穿裂縫的。弘盛瑞達灌縫膠還具有顯著的特點，冬季不開裂，夏季不流淌；在常溫和低溫下都具有較好的彈性，隨著裂縫的熱脹冷縮而相應的收縮。

裂縫修補質量檢驗用哪種方法？應該怎么選擇合適的？
（1）超聲波法（混凝土構件）
（2）取芯法（混凝土構件）
（3）承水法（現(xiàn)澆樓板或圍堰類構筑物）
三種檢測方法都可以使用來檢測混凝土裂縫修補的質量，但是其中較可靠有效的的就是取芯法，但是它同時也是較難取得試樣的一種方法（在鉆芯前以超聲檢測來輔助，探測混凝土內部情況，這樣的話取芯的成功率會高很多。
芯樣的檢測以劈裂抗拉強度試驗方法為宜，該方法能檢測出裂縫修補膠液的粘結強度是否合格）；超聲法雖然簡單，但是必須配合有經(jīng)驗的專業(yè)的搞技術的人員才能操作，而且獲得比較可信可靠的結果；承水法雖然也比較可靠，但是有一定的限制，適用范圍比較狹窄，僅用于測定現(xiàn)澆樓板、圍堰、樓蓋類構件的裂縫修補后的防滲漏性能。
因此，選擇合適的檢測方法，需要依據(jù)實際的情況，具體問題具體分析，還需要依據(jù)檢測單位的實力酌情選用。

空鼓修復專用灌漿樹脂：
灌漿樹脂，專門針對混凝土空鼓、裂縫修復研制，廣泛應用與混凝土、石材、面磚空鼓修復，可以采用低壓和高壓兩種方式灌注，修復后根治空鼓難題。
產(chǎn)品特點：
低粘度、高流動性：可以滲透至細微的空鼓部位，達到灌注飽滿的效果；
無收縮、微膨脹：樹脂本身無收縮，灌注后可以確保空鼓位置填充飽滿；
粘接強度高、雙向滲透：可以將基層與面層牢固粘接；
綠色環(huán)保：本材料屬于綠色環(huán)保產(chǎn)品，不會對空氣和基層產(chǎn)生污染，室內室外均可使用；
耐久性好：材料具有良好的抗變形能力，耐久性與混凝土同步。

空鼓微孔注漿處理技術施工步驟：
1、空鼓部位統(tǒng)計:施工前先對現(xiàn)場的地面、墻面空鼓情況進行一次詳細的統(tǒng)計，用小錘敲擊，將空鼓部位標注清楚。
2、鉆孔定位：布設孔位非常關鍵，孔位的選擇對于灌漿效果的影響很大，要由施工經(jīng)驗豐富的人員對每塊空鼓的鉆孔位置進行設計、定位。
※：為保證瓷磚的完整性，一般不采用鉆孔修復，空鼓磚的磚縫即可安裝底座。
3、通透性測試：使用高壓泵進行注漿前，先要對鉆孔進行通透性測驗，確保鉆孔的通透性，為順利灌漿打下基礎。
4、裂縫封閉：為了確保灌漿加壓時漿液不外流，注漿之前要對板縫、瓷磚縫隙進行封閉處理。

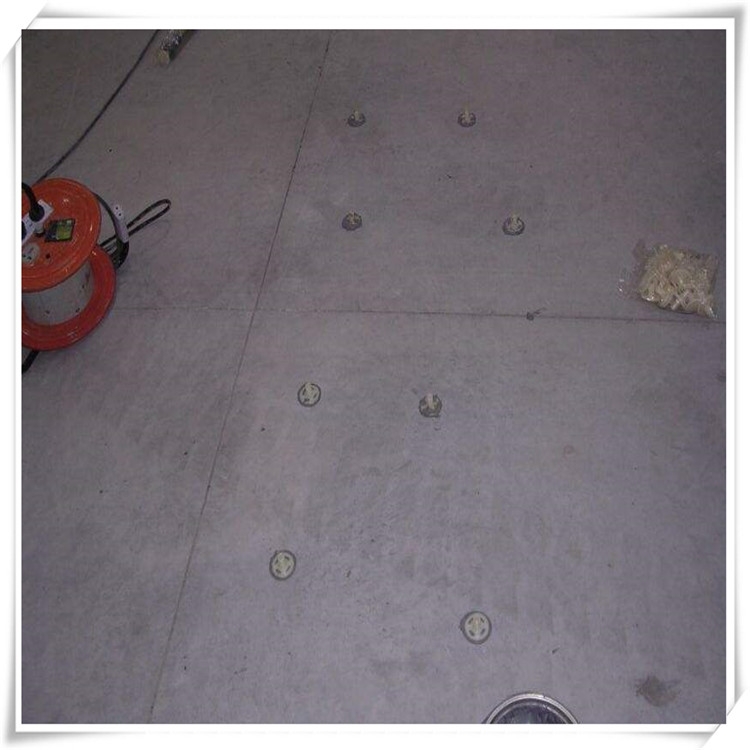

5、加壓注漿：用專門的注漿嘴，配合選用的低壓或者高壓注漿設備，將灌漿樹脂均勻的壓入注漿孔。
6、檢查飽滿度：一邊注漿一邊用小錘敲擊，檢查判斷漿液的流向及飽滿程度。
7、清理由于灌漿樹脂固化后強度極高，較難清理，注漿時應隨時清理外溢的樹脂，可用抹布沾乙醇擦除。對于石材、面磚處理，為了保證空鼓石材、面磚與地面墻面的粘接，確定灌漿效果后，可增加負載。
8、養(yǎng)護：采用空鼓微孔注漿處理技術修復空鼓后，灌漿樹脂硬化通常需要48小時，在此期間嚴禁震動踩踏，修復注漿孔洞。

下一篇：http://www.jdzj.com/jdzjnews/k4_119385.html
