、設備簡介

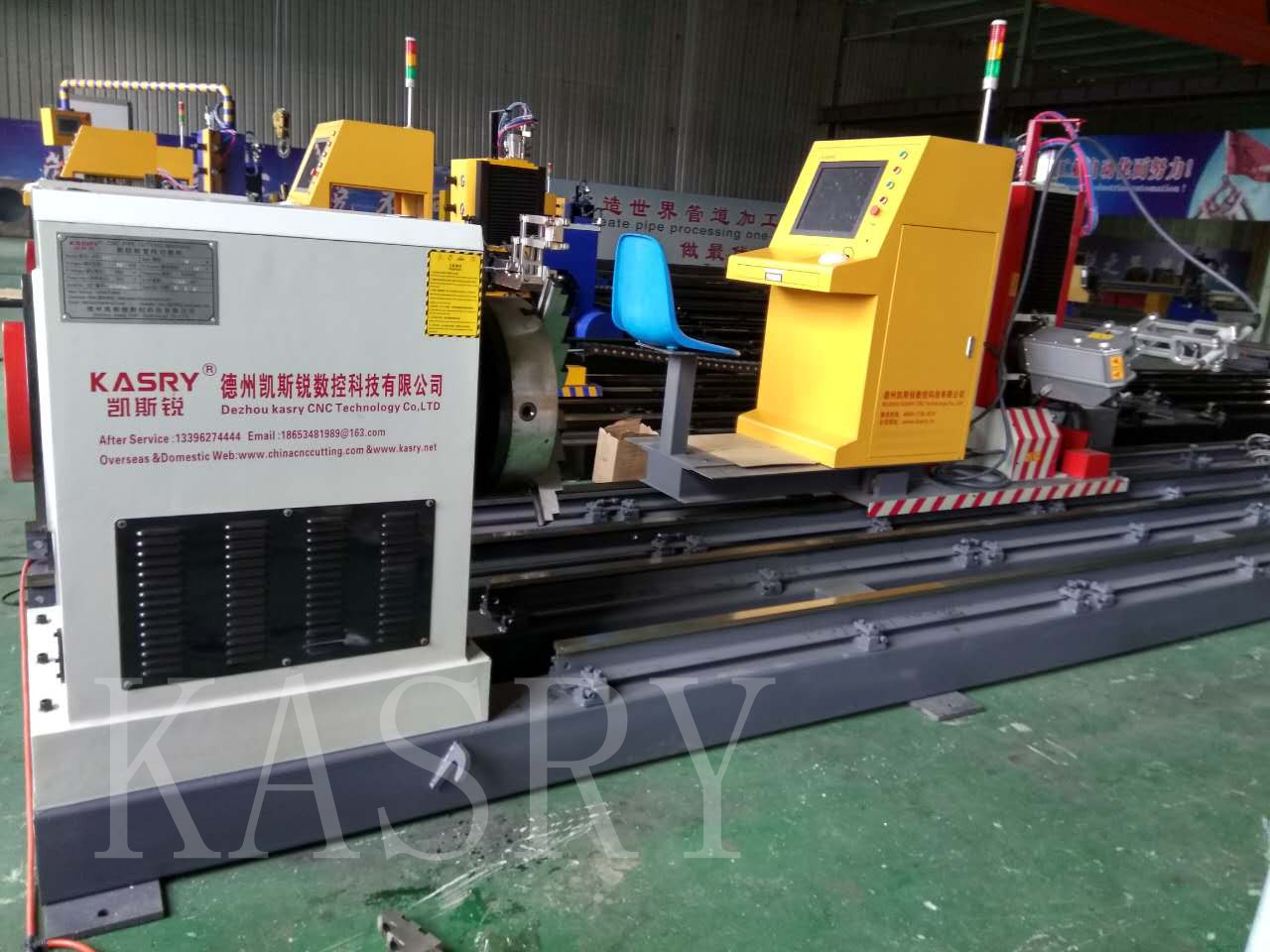

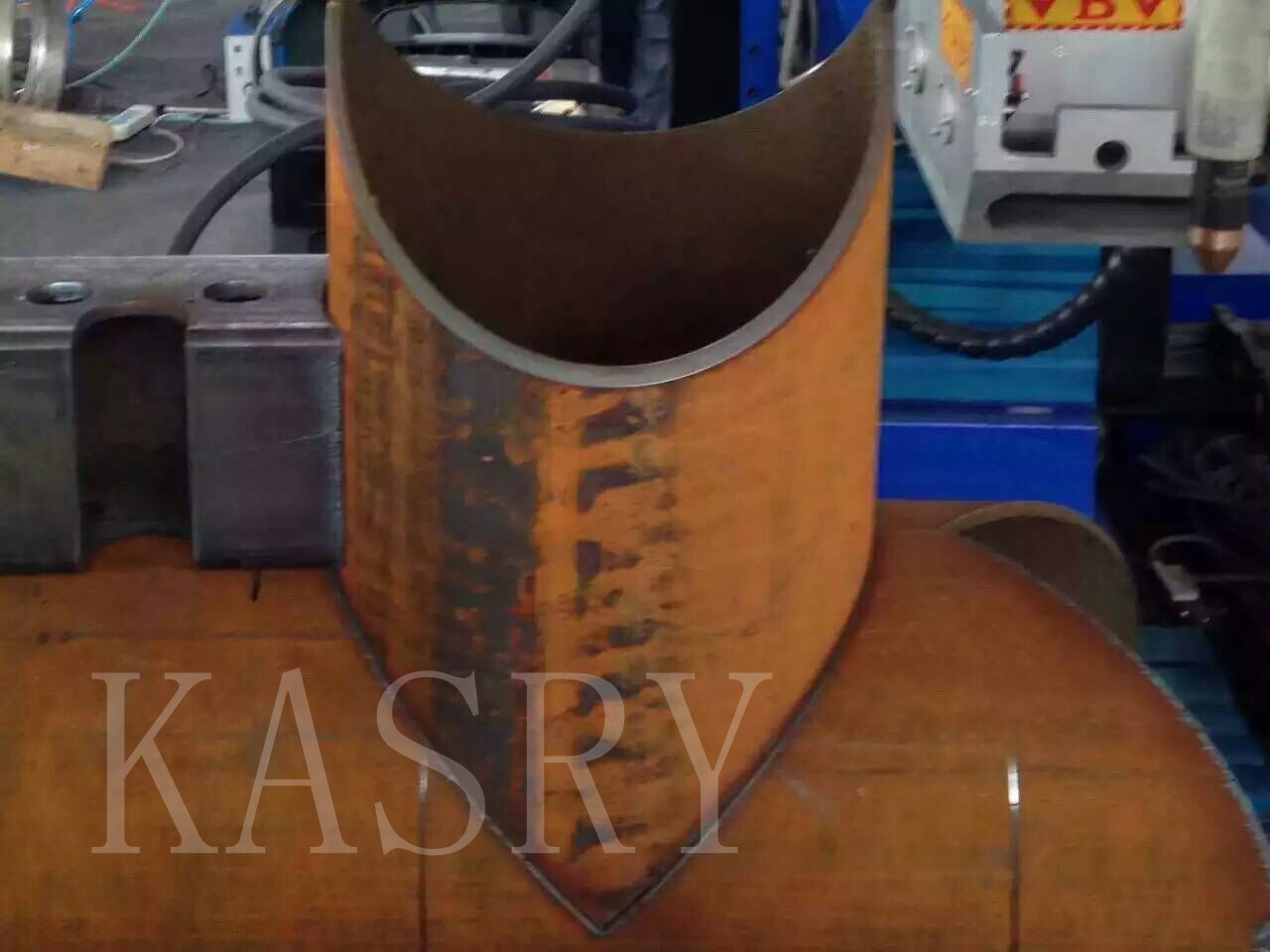

 KR-XY5系列數控管子相貫線切割機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。而我廠制造的KR-XY系列數控管道切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。

   KR-XY5數控管道切割機采用圓柱坐標系數控，控制軸數為5軸。具有中英文界面、參數輸入和人機對話功能，定角度坡口面切割功能，變角度坡口面切割功能，切割速度變化自動控制功能等。

    KR-XY5系列數控管道切割機的數控控制界面以圖形與數據結合，操作十分簡單：操作人員只需將主管和支管的半徑，相交角度，切割速度等參數輸入電腦后自動生成加工代碼。軟件中設計了合理的切割引入引出線，使切割面的質量得到保證，每次切割后的參數可保存為文件，供以后相同工件使用。

    KR-XY5系列數控管道切割機的切割方式可根據用戶要求選擇氧乙炔氣割、氧液化石油氣氣割或等離子切割。最大最小切割管徑以及管子長度均可根據用戶要求進行設計制造。

該設備的工作流程：

（1）、編程

可直接于機器上或離線編輯器編程。采用菜單式選擇輸入切割參數，如外徑，壁厚，坡口角度，偏離，補償數據等。同時可通過其他專業軟件作無逢連接如TEKLA設計軟件。

（2）、管子下料

操作員在機器上啟動程序，管子用吊裝工具放置在管座上。

（3）、測量水平

操作員根據管子外徑偏差用管支撐托架調節水平。

（4）、管子鎖定

用可調節之三爪自動定心夾頭鎖定管子外徑。

（5）、開啟切割

將切割頭移動到管端進行切割，設備會自動按程序自動定位進行下一部切割，至根據編程完成所有切割程序。
