ODF光纖配線架特點：
1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。
2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量
3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。
4.易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。
5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
ODF光纖配線架在綜合布線系統中的應用：
綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。目前，該產品已在全球多個國家和地區獲得規模商用，為運營商帶來多項價值：
1.大容量，高密度，減少機柜布放數量，節約機房空間，增加機房的利用率；
2.實時監控端口，可提高故障定位效率，減少人力成本；
3.智能施工確保路由信息準確，減少沉沒端口，節約運維成本；
4.eID電子標識減少紙質標簽帶來的信息泄露隱患；
5.智能中間配線柜配合智能光纖配線架，可實現機房智能化和電子化，易于部署和維護。

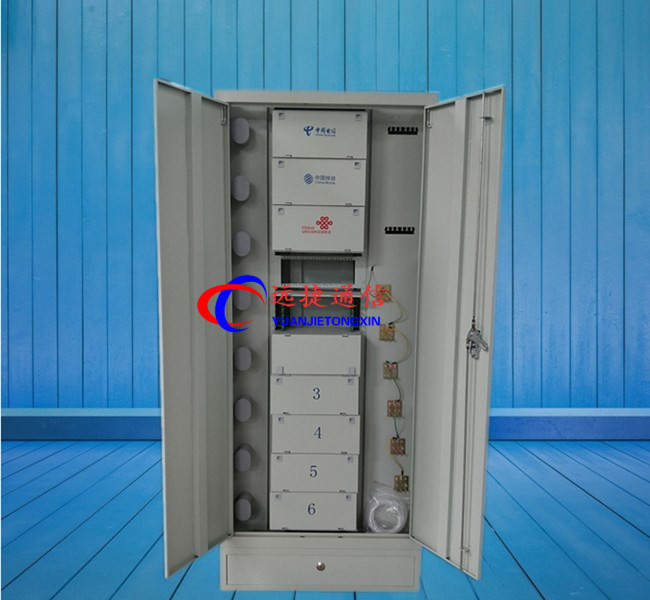

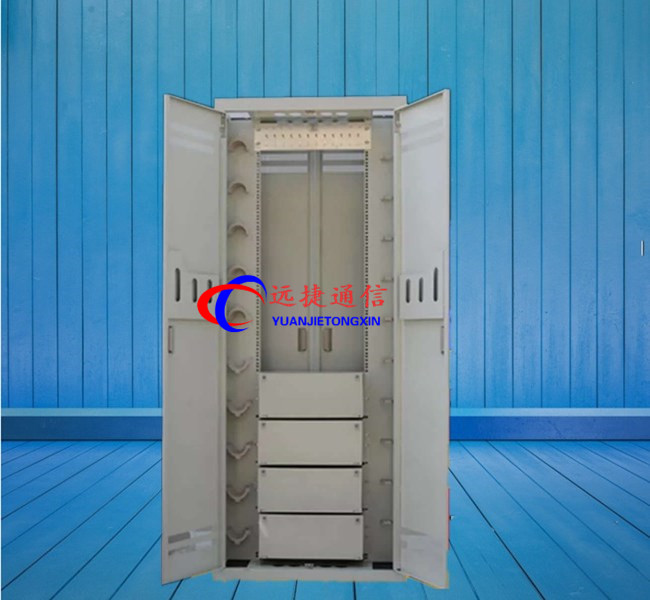

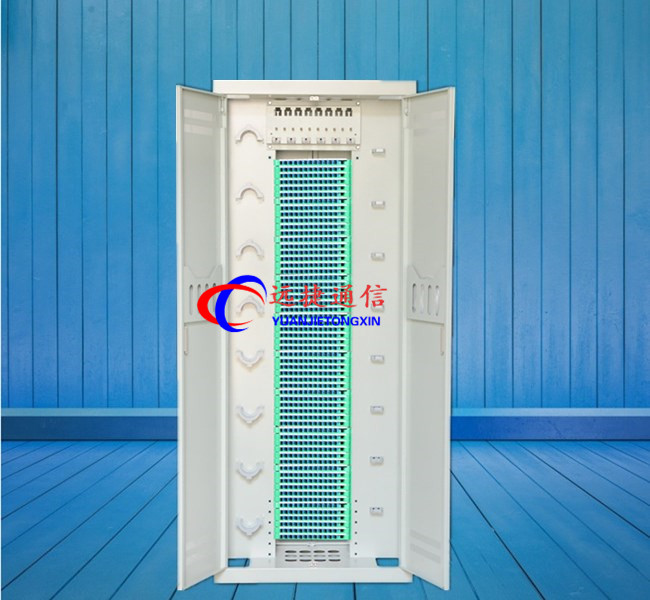

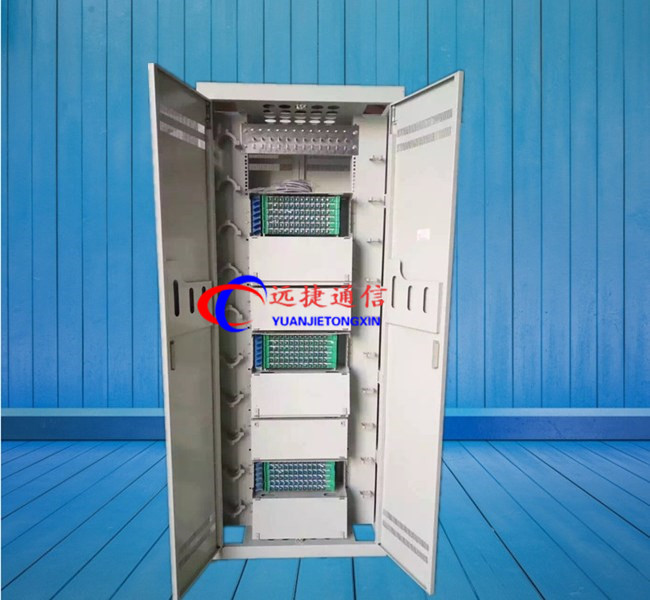

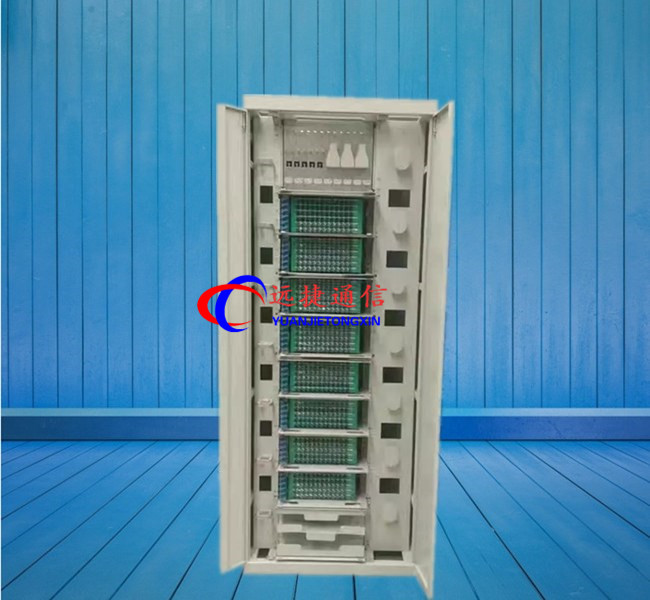

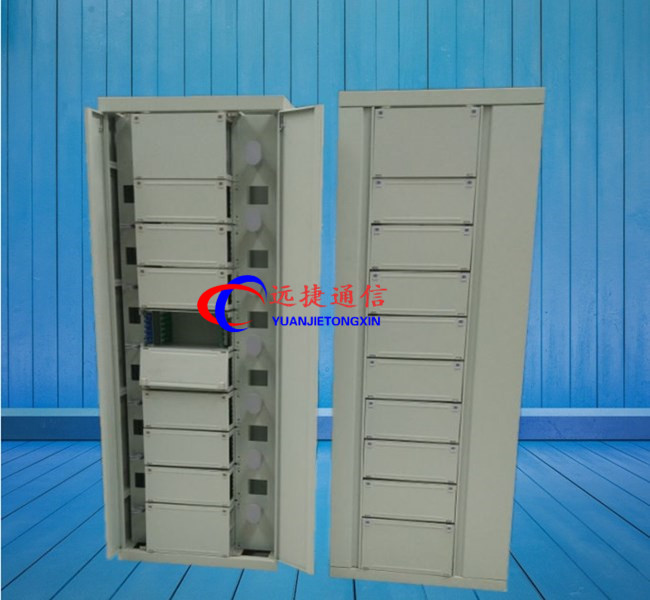

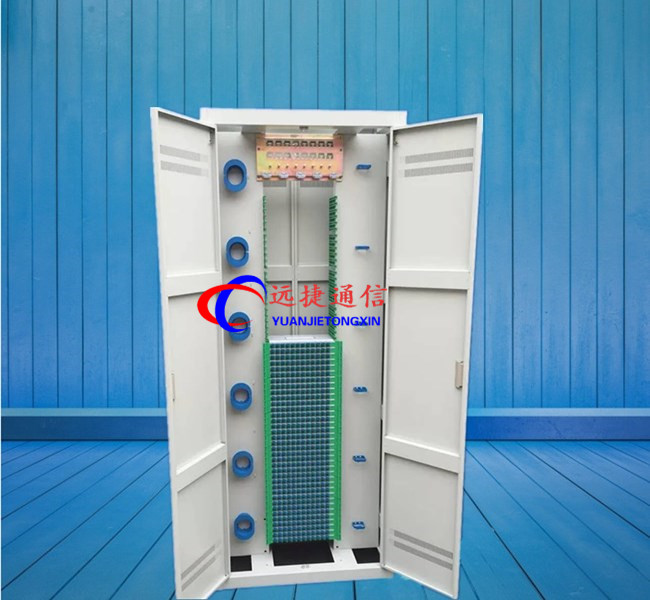

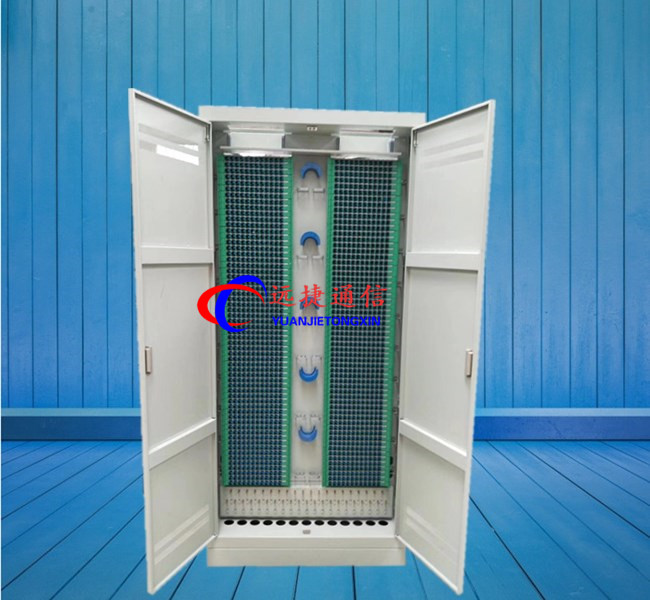

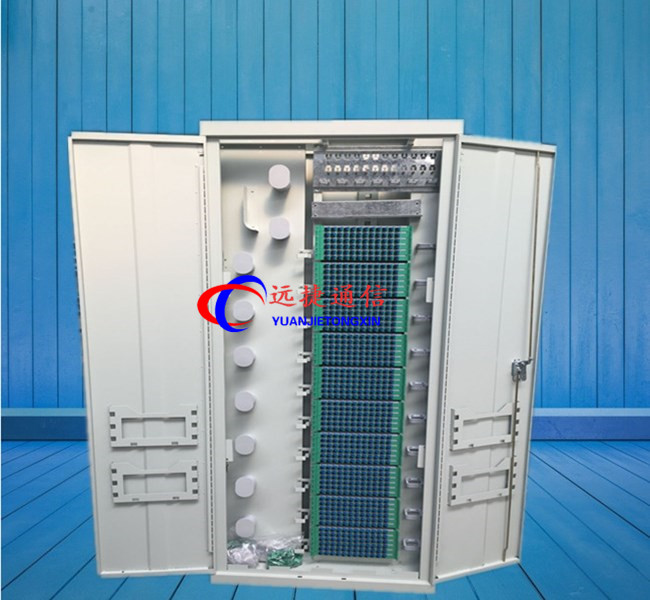

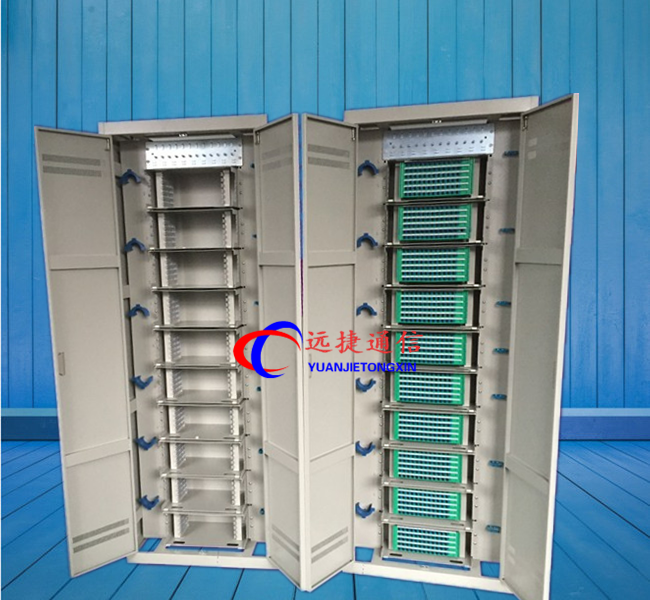

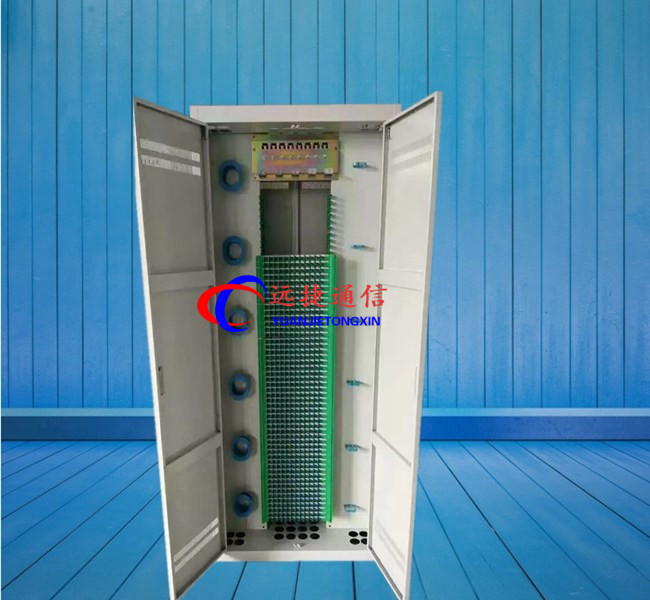

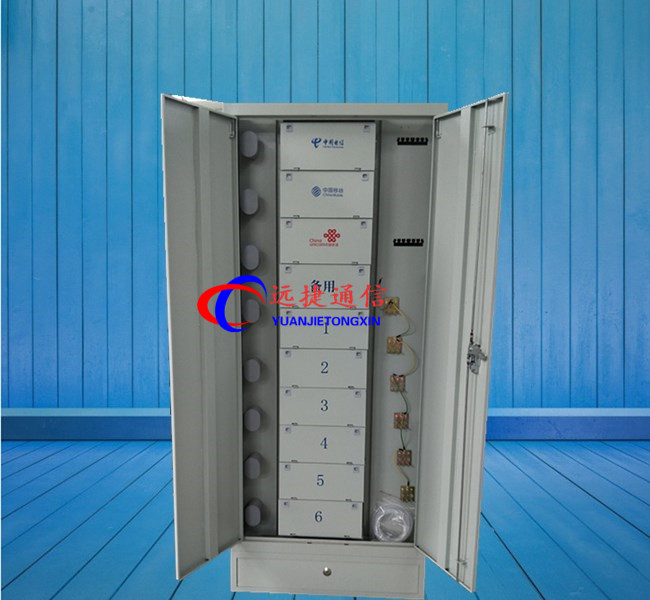

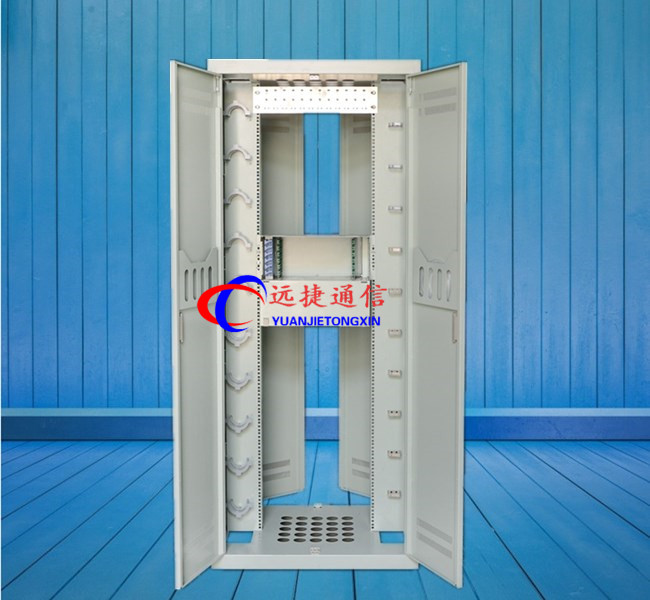

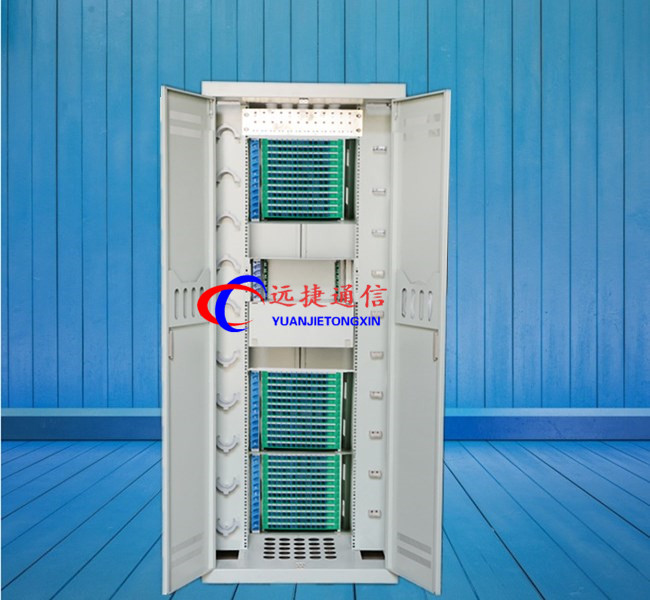

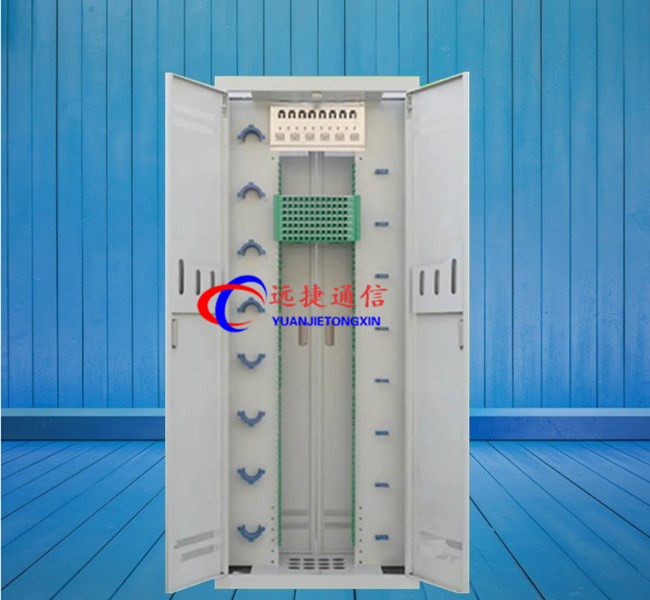

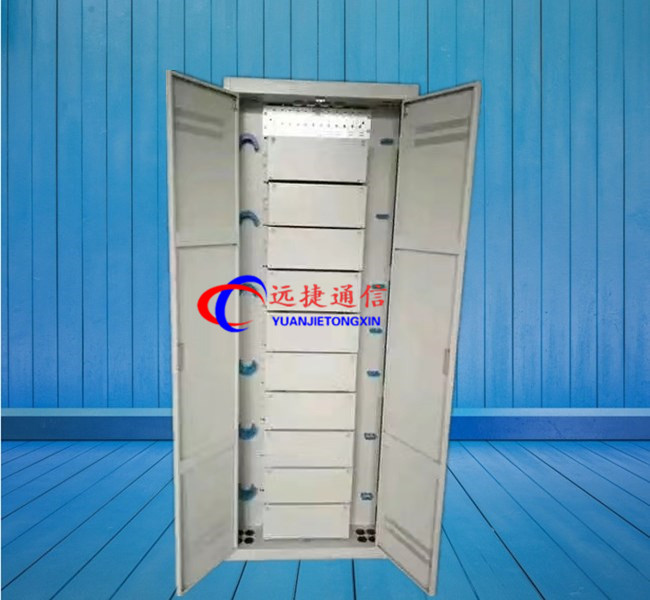

ODF（Optical  Distribution frame）光纖配線架
光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。
主要性能指標
 1．使用條件：
     1）工作溫度：-5℃～+40℃
     2）相對濕度：≤85%（+30℃）
     3）大氣壓力：70Kpa～106Kpa
 2．光電性能：
     1）連接器衰耗（包括插入、互換和重復）≤0.5dB
     2）互換性附加損耗≤0.2dB
     3）重復性附加損耗≤0.1dB
     4）回波損耗≥40dB
     5）插拔耐久性壽命>1000次
     6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
     7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
     1）標稱工作波長：850nm、1310nm、1550nm。
     2）光纖活動連接器：符合GB12507以及相關標準的規定。
     3）光纖光纜應符合GB/T11819和GB  /T7424的規定。
 4．外形尺寸及容量：
     1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
     2）大容量：1440芯。

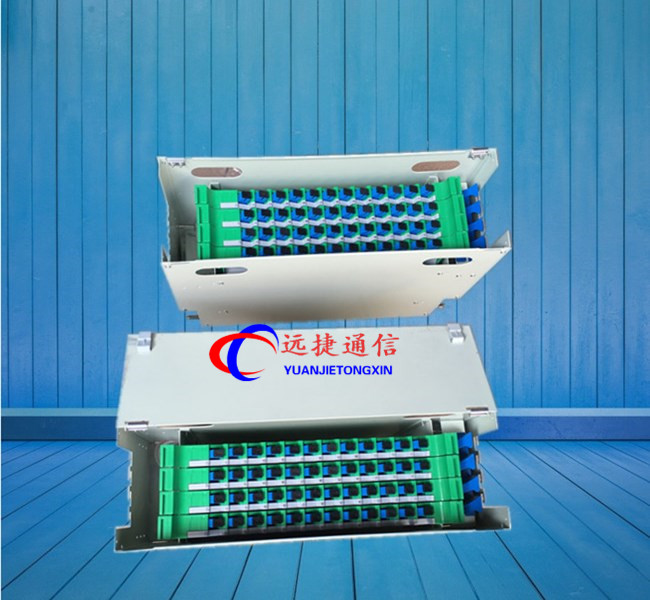

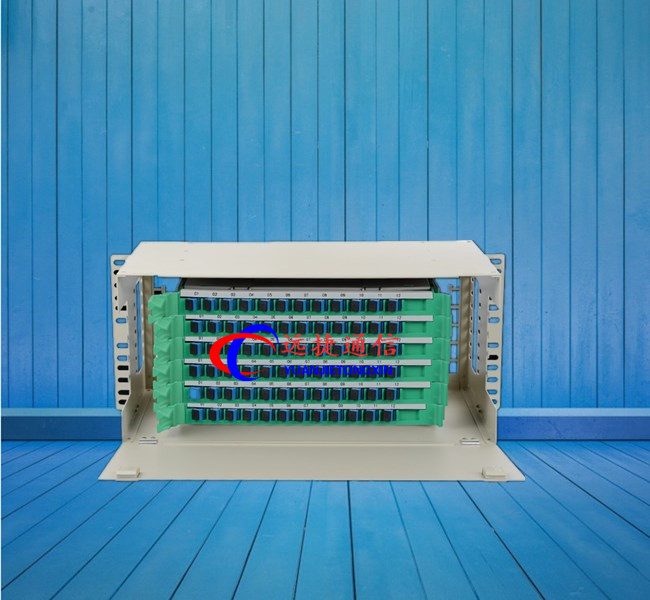

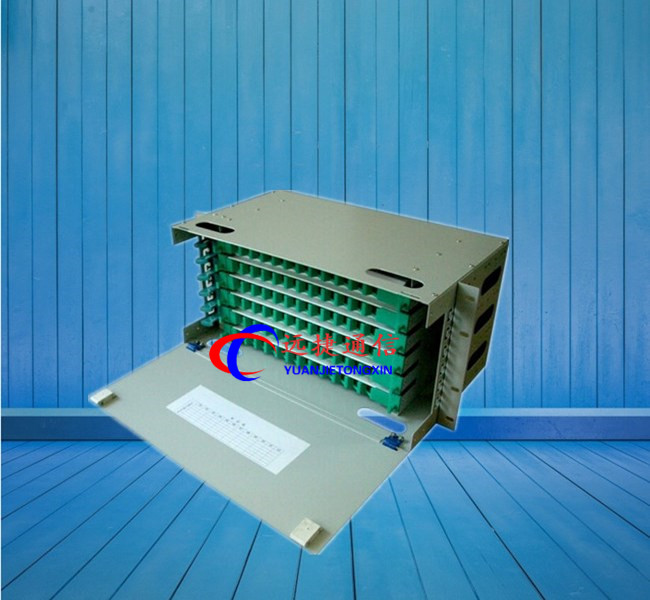

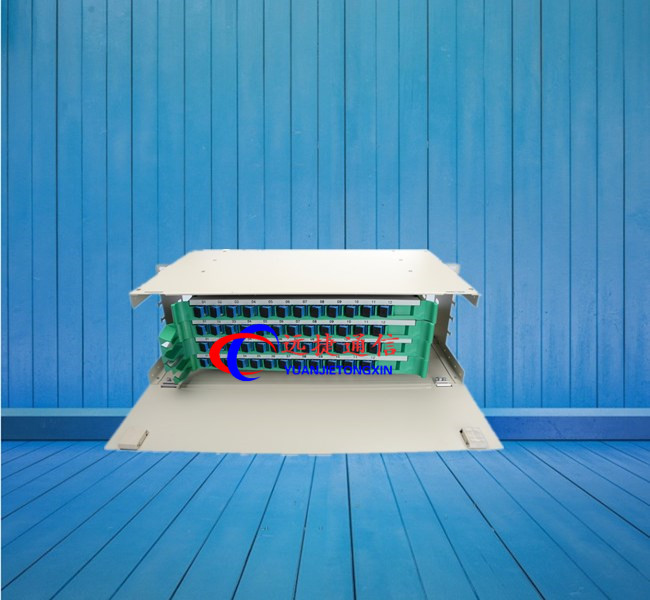

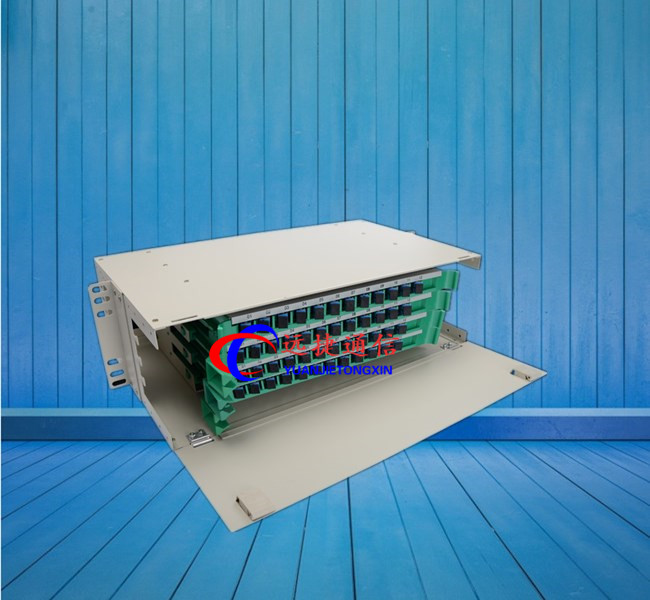

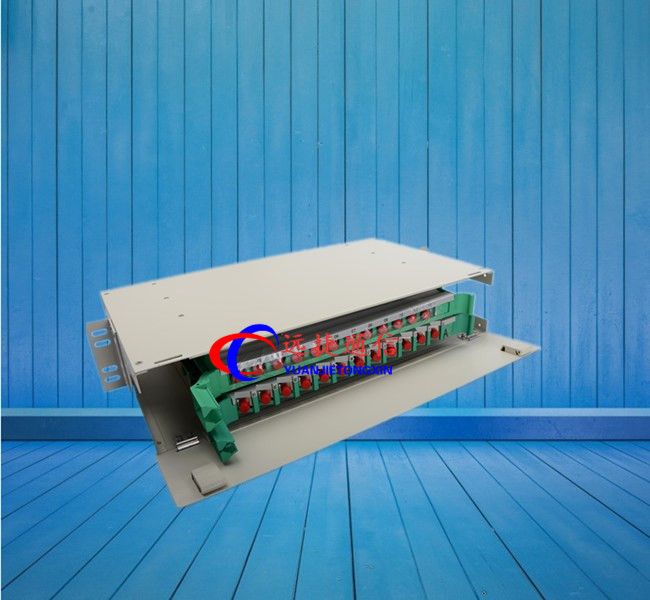

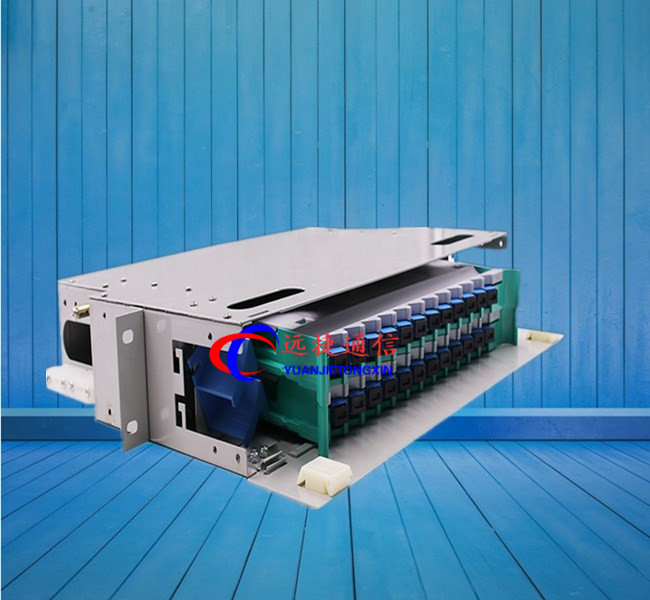

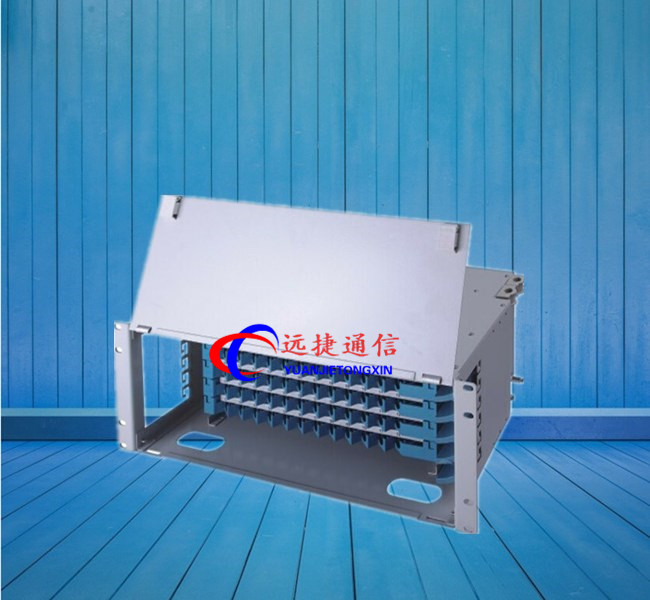

			ODF單元箱優勢：




			標準單元結構尺寸，19英寸標準安裝，既可裝入配線架機柜，也可改做壁掛安裝。




			工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。




			既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存儲和保護功能等。




			配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模




			固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。




			特征：

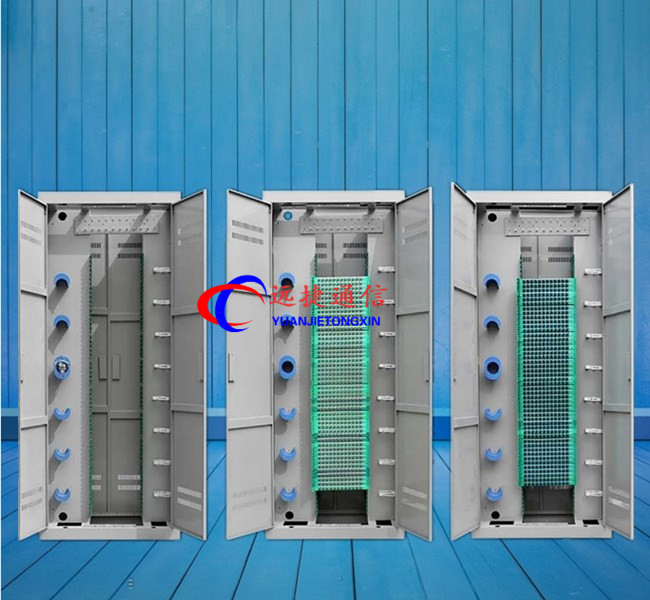

			A型光纖配線架外向美觀，結構緊湊，容量大，密度高，適用于帶狀光纜和普通光纜。




			機架可定做敞開式或全封閉結構，前后開門，便于操作、防塵效果好。




			每單元裝6個12芯熔配一體化模塊，熔接模塊在單元中有可靠的定位及限位裝置，可單片移除操作使熔接一次性完成，簡化了操作。




			合理的走線、繞、貯纖結構保證光纖在任何地方的曲率半徑不小于40mm。




			打開單元門板上面有明顯的線序示名標識，方便查找線路，而打開的單元門板又可作為臨時工作平臺。




			機架具備安全可靠地接地保護裝置。




			采用雙開玻璃門，左右二面局配有盤纖裝置，方便操作。




			技術特征:




			機架高壓防護接地與機架間絕緣，絕緣電阻＞1000MΩ/500V(DC)




			機箱高壓防護接地與機箱間耐壓：＞3000v（DC）一分鐘無擊穿、無飛弧現象。




			工作環境：




			工作濕度：-5℃~+40℃




			相對濕度：≤85%（+30℃）




			大氣壓力：70~106Kpa








































·安裝標準： 19英寸安裝.

·材 料：材料全部為Q235以上優質冷軋鋼板，頂?shù)卓颍⒅牧虾穸?.5mm以上.

·規 格： 高*寬*深MM:2260*600*600及高(2000或2200或2260)*寬(600或800)*深(450*600*800).

·顏 色： RAL:7035灰白色;GY-09冰灰色;Z44淺駝灰色可選;也可以定制.

·前 門： 鋼化玻璃門,鐵門,網孔鐵門可選.

·后 門： 鐵門,網孔鐵門,單開門或雙開門可選.

·進線方式： 能同時滿足上下進線.

·表面處理： 機架整體采用靜電噴塑處理.

·整體結構： 機架整體為拼裝式結構，全正面操作.

·機架接地： 機柜保證電氣導通，有完善的接地系統.

·機架安裝： 機架可以并列安裝，并且有合理的走線通道.

■產品結構:

機架外形: 尺寸可根據項目單位要求生產

機柜材料:（1）機架架體為鈑金件，應采用Q235或以上的優質冷鋼軋板，立柱等支撐部件厚度≥1.5mm。

（2）其他部件材料厚度≥1.2mm。

機柜接地: 機架有完善的接地系統，機架上應安裝截面面積不小于35mm2的接地銅條.

機柜表面: 機架整體采用靜電噴塑處理，安裝立柱鍍彩鋅處理或靜電噴塑處理.

■技術指標:

使用條件：

1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)

2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70

3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2DB；回波損耗45dB；附加損耗≤5dB；插拔耐 久性壽命>1000次

4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)

5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象

適用性指標:

1.標稱工作波長850nm\1310nm\1550nm;

2.光纖光纜符合GB/T11819和GB/T7424規范;



		3.光纖活動連接器符合GB12507以及相關標準規范.
