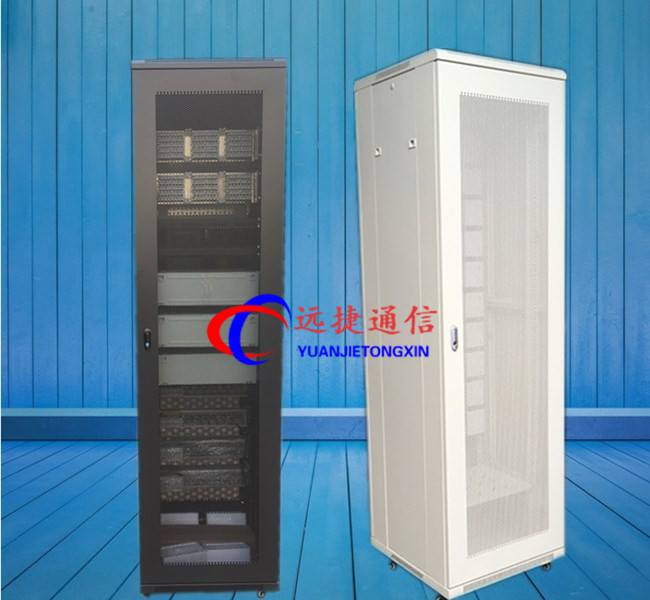

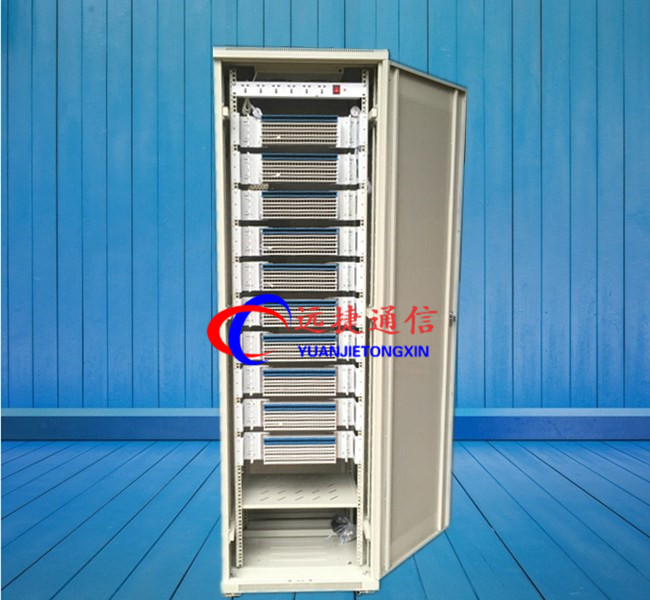

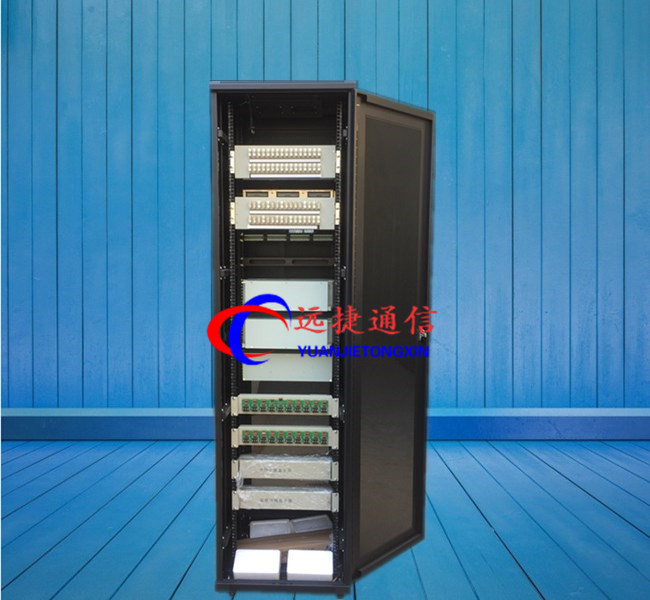

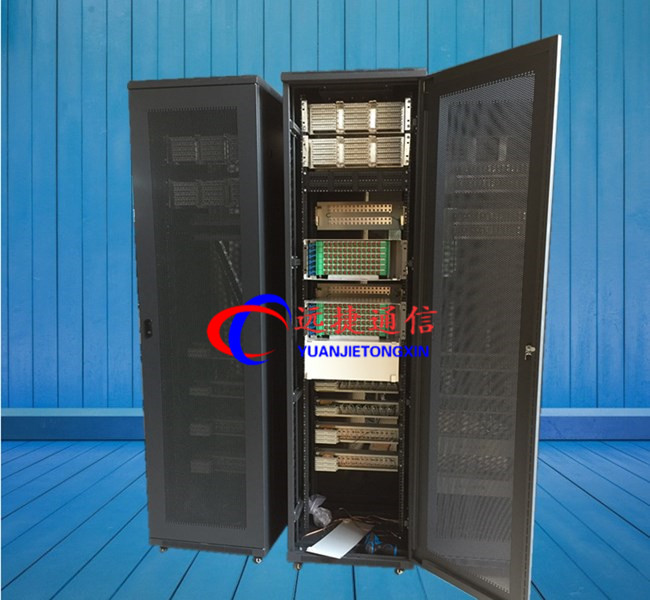

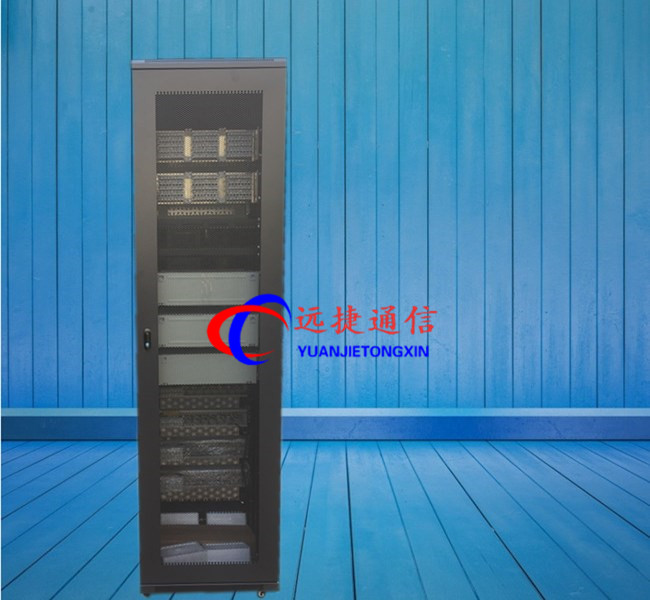

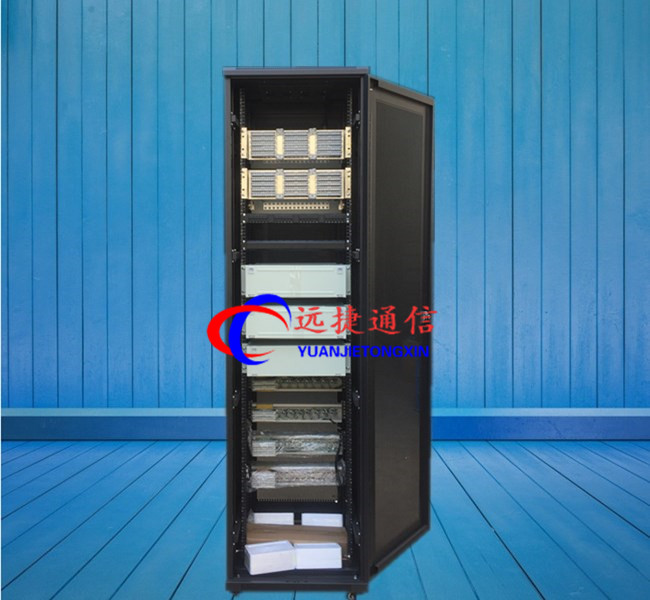

FTTH 接入層光纖分配架，三網合一光纖配線架（ODF配線柜容量：288芯、576芯、648芯、720芯、864芯） （Fiber Optic DistributionFrame），
又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。
FTTX局端機房配線架，光纖配線架（Optical Distribution Frame）ODF光纖配線架（柜）
遠捷通信為適應三網融合、FTTx的推廣，遠捷推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢！！！
使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70
3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次
4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范
功能:
1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.
2.有先進的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。
3.有明確的線序標識，便于轉接、跳線、測試。
產品特點：
*可拆裝式組合結構*表面環氧靜電噴塑處理，外表美觀、防塵抗干擾性強、防腐性能好等優點
*卡接式適配器安裝呈傾角45°，保證光纖跳線的曲率半徑達到規定的要求，又使操作更為方便
*正面操作，可實現并架或靠墻安裝，節省機房空間；前后門及側門均可拆卸，安裝方便
*模塊化設計，單元箱集光纖熔接、盤儲、配線為一體，每個熔配模塊可單獨抽出，滿足離架或在架操作使用
*材料鋼性良好，所有安裝緊固件表面鍍彩鋅，24小時鹽霧試驗無銹蝕。
* 光纜、尾纖、跳線的管理層次清晰，有良好的可操作性；可適用安裝FC、SC、ST等多種適配器*可按用戶需求定做各種機柜，固定支架深度及擱板高度均可任意調節
光纖配線架配置產品訂貨指南：
|
產品型號
|
產品規格
|
尺寸（高*長*深）
|
光纖類型、
|
適配器類型
|
|
YJ-ODF-12
|
12芯
|
1U *430*300mm
|
多模/單模
|
SC/FC/ST/LC
|
|
YJ-ODF-24
|
24芯
|
2U *430*300mm
|
|
|
|
YJ-ODF-48
|
48芯
|
3U *430*300mm
|
|
|
|
YJ-ODF-72
|
72芯
|
4U *430*300mm
|
|
|
|
YJ-ODF-96
|
96芯
|
5U *430*300mm
|
|
|
|
YJ-ODF-144
|
144芯
|
340 *430*300mm
|
|
|
1
ODF光纖配線架特點：
1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。
2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量
3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。
4.易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。
5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
ODF機柜主要性能指標 ：
1．使用條件：
1）工作溫度：-5℃～+40℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～106Kpa
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
1）標稱工作波長：850nm、1310nm、1550nm。
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．外形尺寸及容量：
1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
2）容量：1440芯。
ODF光纖配線架在綜合布線系統中的應用：綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19'機架安裝標準。目前，該產品已在全球多個國家和地區獲得規模商用，為運營商帶來多項價值。
一：室外光纜的引入

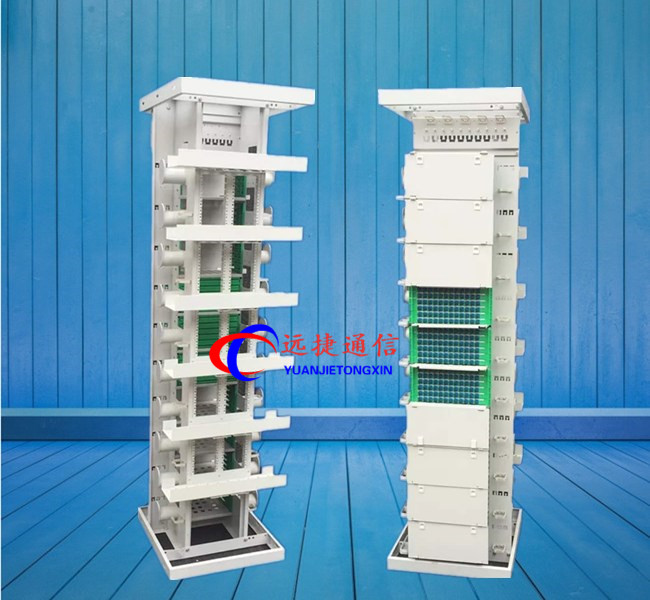

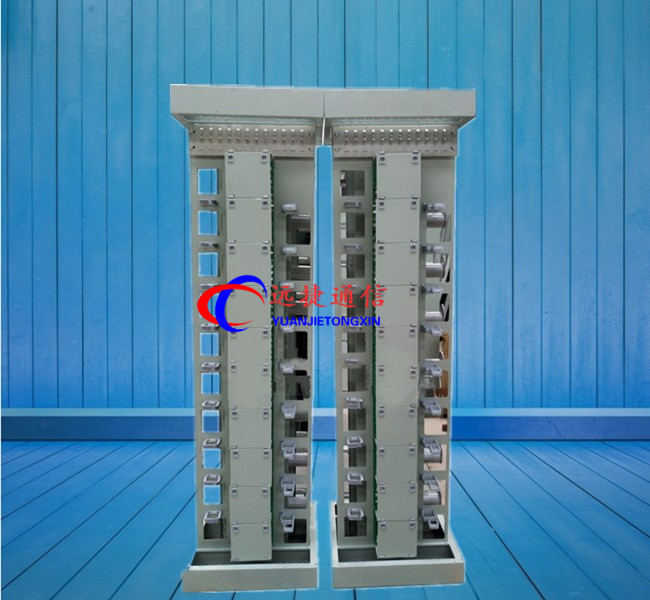

設備的正面，設計為外線纜側。在機架的頂部，配有多層光纜引入固定板。外線光纜首先引入到光纜固定板上，進行固定，接地保護。開剝后的光纜，順著機架左邊的線環引入到下面各層熔配一體化塑料托盤中，并與托盤中的尾纖進行熔接，每六塊十二芯托盤為一單元體，每一個單元體為七十二芯，并可選配有機框，標識門板。
二：設備纜的引入
設備的背面，設計為設備線纜側。設備引入過來的室內黃色纜或單芯纖從機架頂部的左側中間部位引入并捆扎，引入過來的室內黃纜或單芯纖到各層翻轉單元板前均須開剝，開剝后的纖，再引入到翻轉單元板的背后與適配器相接。翻轉單元板可以向前翻轉110°度，方便設備來的纖的連接。每塊翻轉單元板計96芯，可以安裝FC適配器，SC適配器，LC適配器等。
機架外形尺寸
1．為與機房內其它設備高度保持一致，便于走線，OMDF機架高度一般選用2600mm、2200mm和2000mm三種。在現有測量室內安裝時，也可根據現有測量室的空間高度定制，但zui高不得超過3510mm。
2．OMDF的寬度宜為 120mm 的整數倍，推薦選用寬度為720mm。深度推薦選用600mm、800mm及900mm三種。
3．機架外形尺寸的偏差不應超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。
走線槽道
1．機架的設備側應安裝多層水平走線槽道，以滿足多個機架并架時的走纖。
2．走線槽道可分層設置在設備側每層光纖終端單元的下方或后面，也可設置在架體
中間位置，但不應影響光纜的布放與固定。
3．走線槽道內可設置擋纖柱，將架內跳纖與架間跳纖分開。架內跳纖靠走線槽道內
側布放，架間跳纖靠走線槽道外側布放，以避免跳纖的交叉走線。
4．各架走線槽道的高度、尺寸應相同，以便于并架時相互拼接、延伸。
主要特點：
" 前后操作方式，可多臺并架使用；
" 設有分支光纜存儲裝置，可存儲分支光纜余長；
" 跳纖可定長，架內跳纖可定長為2 米、3 米、4 米；
" 應用范圍：適用于引入光纜在2000 芯以上的大型模塊局、中心機房。
環境要求
使用環境條件：
工作溫度：-5℃～＋4O℃ 。
相對濕度：≤85 % (＋30℃）。
大氣壓力：70～106kPa。
