概述
|

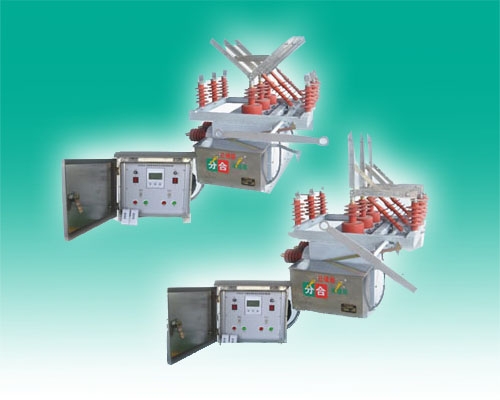

ZW10-12XDG/630-20型高壓雙電源互投裝置(以下簡稱裝置)是由一臺高壓真空斷路器和智能控制器兩部分組成。適用于交流50Hz、額定電壓12KV、額定電流至630A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障停電時，切換裝置可以完成與備用電源的自動切換，以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所，作為保證連續供電的重要電氣控制裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的自投自復型雙路電源自動切換產品。產品在設計上保證了兩路高壓電源的完全隔離，同時采用完善可靠的機械和電氣連鎖，因此具有非常高的安全性和可靠性。該產品適用于對供電可靠性和安全性要求較要的雙電源電力用戶，作為雙電源供電系統的控制和保護設置。
產品廣泛使用于油田、礦山、冶金、化工、鐵路、通訊、機械等10kV配電線路，工礦企業10kV線路。
|
|
主要技術參數
|
|
序號
|
名稱
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
最高工作電壓
|
kV
|
12
|
|
3
|
額定電流
|
A
|
630
|
|
4
|
額定短路負載開斷電流
|
kA
|
20
|
|
5
|
額定短路關合電流(峰值)
|
kA
|
50
|
|
6
|
額定峰值耐受電流
|
kA
|
50
|
|
7
|
額定短時1min耐受電流
|
kA
|
20
|
|
8
|
額定絕緣水平
|
工頻耐壓(干式)
|
kV
|
42
|
|
雷電沖擊耐壓(峰值)
|
75
|
|
9
|
額定操作順序
|
|
分-0.3S-合分-180S-合分
|
|
10
|
機械壽命
|
次
|
10000
|
|
11
|
額定短路開斷電流開關次數
|
次
|
30
|
|
12
|
操作機構額定合閘電壓
|
V
|
220
|
|
13
|
操作機構額定分閘電壓
|
V
|
220
|
|
14
|
觸頭開距
|
mm
|
9±1
|
|
15
|
超行程
|
mm
|
3
|
|
16
|
三相分、合閘不同期性
|
ms
|
≤2
|
|
17
|
觸頭合閘彈跳時間
|
ms
|
≤2
|
|
18
|
平均分閘速度
|
m/s
|
1.0±0.2
|
|
19
|
平均合閘速度
|
m/s
|
0.7±0.15
|
|
20
|
分閘時間
|
最高操作電壓下
|
s
|
0.015-0.05
|
|
最低操作電壓下
|
0.03-0.06
|
|
21
|
合閘時間
|
s
|
0.025-0.05
|
|
22
|
各相主回路電阻
|
μΩ
|
≤180
|
|
23
|
動靜觸頭允許磨損累計厚度
|
mm
|
3
|
|
|
