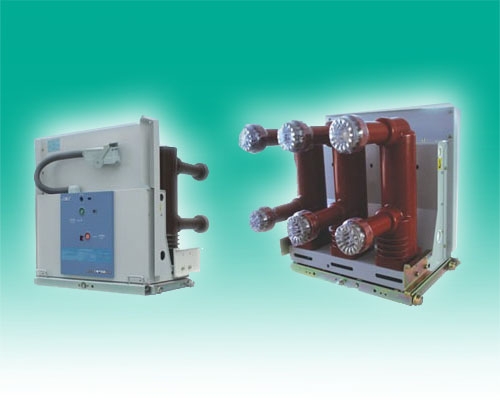

VS1-24型戶內高壓真空斷路器，系三相交流50Hz額定電壓為24kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用.
|
|
型號及含義
|
|
|
主要技術參數
|
|
序號
|
項目
|
單位
|
數據
|
|
額定電壓
|
kV
|
24
|
|
額定短時工頻耐受電壓(1min)
|
65/79(相間，對地/斷口)
|
|
額定雷電沖擊耐受電壓(峰值)
|
125/145(相間，對地/斷口)
|
|
額定頻率
|
Hz
|
50
|
|
額定電流
|
A
|
630 1250
|
630 1250 1600
2000 2500 3150
|
630 1250 1600
2000 2500 3150
|
|
額定短路開斷電流
|
kA
|
20/25
|
31.5
|
40
|
|
額定短時耐受電壓
|
20/25
|
31.5
|
40
|
|
額定短路持續時間
|
S
|
4
|
|
額定峰值耐受電流
|
kA
|
50/63
|
80
|
100
|
|
額定短路關合電流
|
50/63
|
80
|
100
|
|
二次回路工頻耐受電壓(1min)
|
|
200
|
|
額定單個/背對背電容組開斷電流
|
A
|
630/400(40kA為800/400)
|
|
額定電容器組關合涌流
|
|
12.5(頻率不大于1000Hz)
|
|
機械壽命
|
kA
|
20000
|
|
額定電流開斷次數(電壽命)
|
20000
|
|
額定短路電流開斷次數
|
次
|
50(40kA≤30)
|
|
動、靜觸頭允許磨損累計厚度
|
mm
|
3
|
|
儲能時間
|
s
|
≤10
|
|
觸頭開距
|
mm
|
16±1
|
|
超行程
|
3.5±0.5
|
|
觸頭合閘彈跳時間
|
ms
|
≤2(40kA≤30)
|
|
三相分、合閘不同期性
|
≤2
|
|
平均分閘速度(觸頭分開-8mm)
|
m/s
|
1.5±0.2
|
|
平均合閘速度(8mm-觸頭閉合)
|
0.8±0.2
|
|
主導電回路電阻
|
μΩ
|
≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上)
|
|
額定操作順序
|
|
分-0.3s-合分180s-合分
|
|
|
