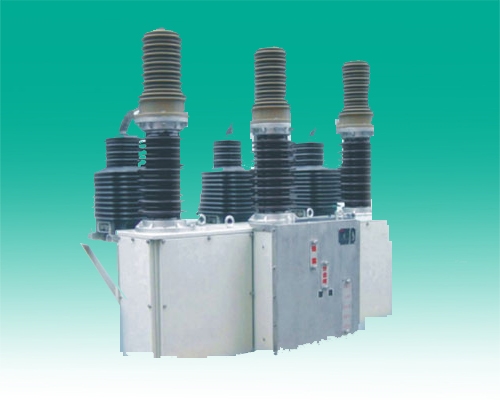

ZW37-40.5型戶外交流真空斷路器為額定電壓40.5kV，三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。
適用于變電站、工礦企業及城、農網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。
該產品符合下述標準：
GBT1984高壓交流斷路器；
GB/T11022高壓開關設備和控制設備標準的共用技術
要求；
DI402交流高壓斷路器訂貨技術條件。
|
|
型號及含義
|
|
|
使用環境條件
|
1、海拔不超過1000m。
2、環境溫度：-35℃~+40℃。
3、相對濕度：月平均不超過90%；日平均相對濕度不大于95%；
4、地震烈度不超過8度。
5、環境污穢耐受值：Ⅳ級。
6、覆冰厚度：20mm。
7、氣壓不超過700Pa（相當于風速34m/s）。
8、安裝場所應為無易燃、爆炸、化學腐蝕物質及經常性劇烈振動的場所。
|
|
主要技術參數
|
|
序號
|
名稱
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
40.5
|
|
2
|
額定電流
|
A
|
630，1250，1600，2000
|
|
3
|
額定短路開斷電流
|
kA
|
20
|
25
|
31.5
|
|
4
|
額定短路關合電流（峰值）
|
kA
|
50
|
63
|
80
|
|
5
|
額定短時耐受電流
|
kA
|
20
|
25
|
31.5
|
|
6
|
額定峰值耐受電流
|
kA
|
50
|
63
|
80
|
|
7
|
額定短路持續時間
|
S
|
4
|
|
8
|
額定絕緣水平
|
1min工頻耐受電壓
|
kV
|
95
|
|
雷電沖擊耐受電壓（峰值）
|
185
|
|
9
|
額定操作順序
|
|
分—0.3s—合分—180s—合分
|
|
10
|
額定短路開斷電流開斷次數
|
次
|
20
|
|
11
|
機械壽命次數
|
次
|
10000
|
|
12
|
額定操作電壓
|
V
|
220（DC、AC）
|
|
