概述
|
|

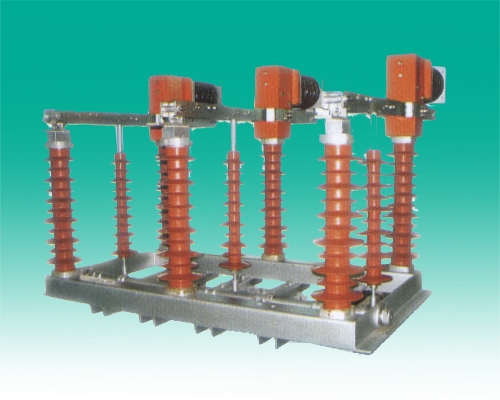

FZW□-40.5/1250-25型戶外高壓隔離真空負荷開關中(以下簡稱負荷開關)是由我公司研制開發、并由我公司首家生產的新一代高壓電器產品，經嚴格的型式試驗和長期試動行考核，各項技術性能指標全部達到GB3804和IE標準，適用于額定電壓40.5kV，額定頻率50Hz的供電網絡中，可開斷負荷電流，亦可開斷一定距離的架空線路、電纜線路和電容器組的電容電流。具有分段、隔離、連接、切換等功能、適用于域網、農網、鐵路、石化等架空配電線路。該負荷開關具有開斷能力大,安全可靠,電壽命長,可頻繁操作,少維護等優點.
|
|
型號及其含義
|
|
|
使用環境條件
|
1.海拔高度：不超過2000m；
2.周圍空氣溫度：上限+40℃,下限-30℃；
3.風速不超過35m/s；
4.相對溫度：日平均不大于95％，月平均不大于90％；
5.無經常性的劇烈振動。
|
|
主要技術參數
|
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
KV
|
40.5
|
|
2
|
額定頻率
|
HZ
|
50
|
|
3
|
額定電流
|
A
|
1250
|
|
4
|
額定有功負載開斷電流
|
A
|
1250
|
|
5
|
額定閉環開斷電流
|
A
|
1250
|
|
6
|
5％額定有功負載開斷電流
|
A
|
62.5
|
|
7
|
額定電纜充電開斷電流
|
A
|
25
|
|
8
|
1min工頻耐受電壓：真空斷口、相同相對地、隔離斷口
|
KV
|
68/95/110
|
|
9
|
雷電沖擊耐受電壓：相間相對地/隔離斷口
|
KV
|
185/215
|
|
10
|
額定短時耐受電流(熱穩定)
|
KA
|
25
|
|
11
|
額定短路持續時間
|
S
|
4
|
|
12
|
額定峰值耐受電流(動穩定)
|
KA
|
63
|
|
13
|
額定短路關合電流
|
KA
|
63
|
|
14
|
機械壽命
|
次
|
10000
|
|
15
|
真空滅弧室觸頭允許磨損厚度
|
mm
|
0.6
|
|
16
|
手動操作力矩
|
Nm
|
≤300
|
|
|
