重負荷立式CNC車削中心
結合先進的結構設計與高品級核心元件，賦予本系列卓越的機械剛性與重切削能力，任何重型工件或不易切削材質，車銑復合加工需求，皆可交由 GV-1 系列輕易克服
極高的荷重能力
充裕的加工范圍
彈性的動梁式結構
| A | 盤面直徑 |
|---|---|
| GV-1100：1,100 mm | |
| GV-1200：1,250 mm | |
| GV-1600：1,600 mm | |
| GV-2000：2,000 mm |
| B | 最大車削直徑 |
|---|---|
| GV-1100：1,200 mm | |
| GV-1200：1,350 mm | |
| GV-1600：1,800 mm | |
| GV-2000：2,000 mm |
*1 GV-1100 : 1,000 mm
超高強度結構
FEA 有限元素分析
所有結構件皆透過 FEA 有限元素分析，具有設計最佳化、結構輕量化等優點，確保整機最佳的結構剛性。
高張力鑄件結構
底座與立柱皆采用高張力米漢納鑄鐵，并加上熱流平衡設計，能提供較大的防震阻尼及減低變形量，機臺不但耐用且具有特別突出的性能表現。
超厚肋壁立柱
擁有超厚肋壁的一體式立柱穩固的結合于基座 上方，不僅可提供主軸頭充裕的支撐剛性，且可縮短刀具與立柱間的距離，減少頭部懸伸，強化加工剛性。
精密手工鏟花
所有滑板、底座與立柱接觸面皆經過精密手工鏟花程序，以達成最佳的組裝精度、結構強度及均衡負載。
高剛性硬軌設計
尺寸的硬軌經熱處理與精密研磨，并以大跨距設計達成最大的強度與精度，有效滿足重切削與斷續車削應用的剛性需求。
W 軸動梁式結構
GV-1 系列藉由 W 軸移動橫梁以縮短刀具與工件間的距離，有效減少滑枕懸伸量，特別適合重車削或盤型工件的加工需求。
| W 軸行程 |
|---|
| 600 mm ( GV-1100 ) |
| 800 mm ( GV-1200 ~ GV-2000 ) |
定位鎖固機構
定位鎖固機構由兩支活動插銷與四套油壓夾持機構組成，可于橫梁移動定位后提供充裕的夾持力， 降低切削震動，確保加工精度。
段差式軌道
W 軸軌道不僅與立柱一體鑄造成型，而且采用先進的斷差式設計，抗震能力佳，重切削時結構更不易受力變形。
極致車削能力
高剛性滑枕
滑枕以封閉式設計安裝于頭部本體內部，并藉由 8 支高硬度斜楔緊密固定，結構剛性與耐切削能力皆較傳統半封閉式設計大幅提升。
Z 軸由雙油壓缸配重平衡，能有效避免不平衡力矩的產生，確保本系列卓越的加工精度。
|
||
|
半封閉滑枕結構 (一般機型 ) |
封閉式滑枕結構 (程泰 GV-1系列 ) |
|
優異的排屑與冷卻效能
標準配備主軸中心出水與環狀噴水功能。另可選配高壓切削冷卻系統 ( 70 bar ~120 bar )。
寬闊的排屑槽以大傾斜角設計，搭配底座沖屑系統，可將高溫切屑迅速帶離加工區域。
夾頭最大夾持范圍
標準配置四爪手動夾頭
單位 : mm
| 最大夾持范圍 | A | B | C | D |
|---|---|---|---|---|
| GV-1100 | 1,165 | 1,005 | 355 | 195 |
| GV-1200 | 1,355 | 1,195 | 385 | 225 |
| GV-1600 | 1,675 | 1,515 | 385 | 225 |
| GV-2000 | 1,995 | 1,835 | 385 | 225 |
大扭力工件主軸
GV-1 系列搭載 45 kW 高馬力輸出之 FANUC αi 系列主軸馬達，可在 18 rpm 提供 23,900 Nm*1 的超大扭矩輸出，滿足重切削的加工需求。 *1：GV-1600 / GV-2000 系列
主軸軸承采用高剛性、高精度之交叉滾子軸承，可承受高徑向負荷、軸向負荷及力矩負荷、確保長時間重切削情形下的加工精度，并有效延長機臺的使用年限。
工件主軸輸出![[+]](http://www.goodwaycnc.com/exhtml_goodway/images/turning/vertical/gv-1/spindle/torque_s.jpg)
高效率車銑復合加工
選配動力刀具主軸與 C 軸賦予本系列車削、銑削、鉆孔、攻牙等復合加工能力，產出效率不僅大幅提高，且可避免工件在機器間移動所產生的設定誤差。
極致性能動力刀具主軸
大馬力 FANUC 主軸馬達結合兩檔變速齒輪箱設計，最高轉速 2,400 rpm，可于低轉速區間提供高扭力輸出，滿足重切削的作業需求。
高精密、高剛性 P4 等級 NN type 雙列滾柱軸承設計，可承受超高的軸向與徑向負荷，即使主軸長時間作業下亦能維持優異的加工精度。
臥式附加頭
AC 軸萬向頭
刀具主軸輸出
![[+]](http://www.goodwaycnc.com/exhtml_goodway/images/turning/vertical/gv-1/machining_capacity/live_tooling_spindle_output_s.jpg)
高精度 C 軸
Cf 軸由高解析度伺服馬達驅動蝸桿蝸輪機構，傳動效果精確，背隙調整容易，最小分割精度達 0.001°。
標準配備碟式油壓剎車系統，制動反應靈敏，具備充裕的鎖固力，完全滿足重切削時所需的剛性需求。
| 機型 | Cf 軸最大扭矩 |
|---|---|
| GV-1100 | 2,280 Nm |
| GV-1200 | 2,740 Nm |
| GV-1600 | 3,840 Nm |
| GV-2000 | 3,840 Nm |
最佳化系統配備
自動換刀系統

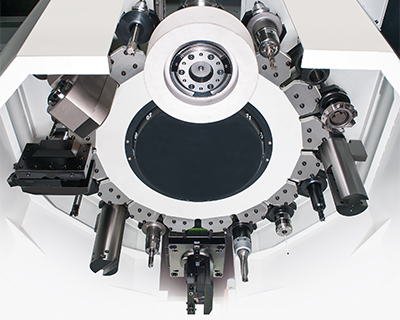

BT50 傘型刀庫可裝設 12 / 16 / 24 支刀，最大刀具重量 50 kg，刀庫最大荷重 360 kg。
全密式自動刀庫門僅于換刀時開啟，刀庫不受切屑污染，確保換刀可靠度。
主軸中心出水
自動刀長量測裝置
自動工件量測儀
高壓切削冷卻系統
最高壓力：70 ~ 120 bar ( 1,000 ~ 1,750 PSI )
最大流量：30 ~ 75 LPM ( 8 ~ 20 GPM )
適用液體：切削水或切削油
|
|
|
|
|
|
|
|
智能化自動壓力控制
- 可程式數值控制調壓，毋須手動調整，壓力輸出更精確
- 采變頻馬達閉回路控制，可依據壓力自動調變適當的流量，節省能源、減少切削液熱溫升*1
- 使用乙太網路與機器連線*2，布線簡單、設定方便且減少硬體添購成本 *1 傳統手動調節方式為定頻全流量輸出 *2 限 FANUC / SIEMENS 控制器
| GV-1 系列 |
|---|
| 重要諸元 | GV-1100 | GV-1200 | GV-1600 | GV-2000 |
|---|---|---|---|---|
| 盤面直徑 | ? 1,100 mm | ? 1,250 mm | ? 1,600 mm | ? 2,000 mm |
| 最大旋徑 | ? 1,400 mm | ? 1,600 mm | ? 2,000 mm | ? 2,050 mm |
| 最大車削直徑 | ? 1,200 mm | ? 1,350 mm | ? 1,800 mm | ? 2,000 mm |
| 最大車削長度 | 1,000 mm | 1,300 mm | 1,280 mm | |
| 工作臺最大荷重 | 4,000 kg | 5,000 kg | 8,000 kg |
5,000 kg ( 選配 8,000 kg ) |
| GV-1 系列 |
|---|
| 工件主軸 | GV-1100 | GV-1200 | GV-1600 | GV-2000 |
|---|---|---|---|---|
| 主軸軸承直徑 | ? 350 mm | ? 423 mm | ? 580 mm |
? 580 mm ( 選配 690 mm ) |
| 主軸馬達功率 ( 連續 / 30 分 ) | 37 / 45 kW | |||
| 主軸變換檔數 | 自動 2 段式 | |||
| 主軸轉速 | 1 ~ 500 rpm | 2 ~ 350 rpm | 2 ~ 250 rpm | 2 ~ 200 rpm |
| 主軸最大扭矩 | 10,170 Nm | 17,100 N-m | 23,900 N-m | 23,900 N-m |
| 動力刀具主軸 ( 選用 ) | ||||
| 主軸馬達功率 ( 連續 / 30 分 ) | 7.5 / 11 kW | 11 / 15 kW | ||
| 動力刀具主軸轉速 | 2 ~ 2,400 rpm | |||
| GV-1 系列 |
|---|
| Cf-軸 ( 選配 ) | GV-1100 | GV-1200 | GV-1600 | GV-2000 |
|---|---|---|---|---|
| 馬達馬力 | 3 kW | |||
| Cf 軸最大轉速 | 15 rpm | 13 rpm | 9 rpm | |
| Cf 軸最大扭矩 | 2,280 N-m | 2,740 N-m | 3,840 N-m | |
| GV-1 系列 |
|---|
| X & Z 軸 | GV-1100 | GV-1200 | GV-1600 | GV-2000 |
|---|---|---|---|---|
| X 軸最大行程 |
1,300 ( -100 ~ 1,200 ) mm |
1,375 ( -100 ~ 1,275 ) mm |
1,600 ( -100 ~ 1,500 ) mm |
1,700 ( -100 ~ 1,600 ) mm |
| Z 軸最大行程 | 900 mm | |||
| W 軸最大行程 | 600 mm | 800 mm | ||
| X / Z 軸快速進給 | 12 / 10 m/min. | |||
| X 軸伺服馬達 | 7 kW | 6 kW | ||
| Z 軸伺服馬達 | 9 kW | |||
| GV-1 系列 |
|---|
| 刀庫 | GV-1100 | GV-1200 | GV-1600 | GV-2000 |
|---|---|---|---|---|
| 刀庫容量 | 12 支刀 | 16 支刀 | ||
| 刀把規格 | BT 50 | |||
| 最大刀具尺寸 | 280 x 150 x 400 mm | |||
| 最大刀具重量 | 50 kg | |||
| 最大刀庫載重 | 360 kg | |||
| GV-1 系列 |
|---|
| 一般性規格 | GV-1100 | GV-1200 | GV-1600 | GV-2000 |
|---|---|---|---|---|
| 定位精度 | ± 0.007 / 500 mm ( X & Z 軸 ), ± 7.5 arc.sec / 360° ( C 軸 ) | |||
| 重覆精度 | ± 0.005 mm ( X & Z 軸 ), ± 4 arc.sec / 360° ( C 軸 ) | |||
| 標準控制器 | FANUC Oi -TF | |||
| 電壓 / 功率需求 | AC 200 / 220 + 10% to - 15% 3 相 / 100 KVA | |||
| 油壓箱容量 | 50 L | |||
| 冷卻水箱容量 | 900 L | |||
| 機器重量 | 20,000 kg | 23,500 kg | 25,500 kg | 27,000 kg |
| 外觀 ( 長 × 深 × 高 ) |
3,485 x 3,930 x 5,050 mm |
3,540 x 3,695 x 5,300 mm |
3,790 x 3,950 x 5,300 mm |
4,400 x 4,100 x 5,700 mm |
