相位伏表闡述

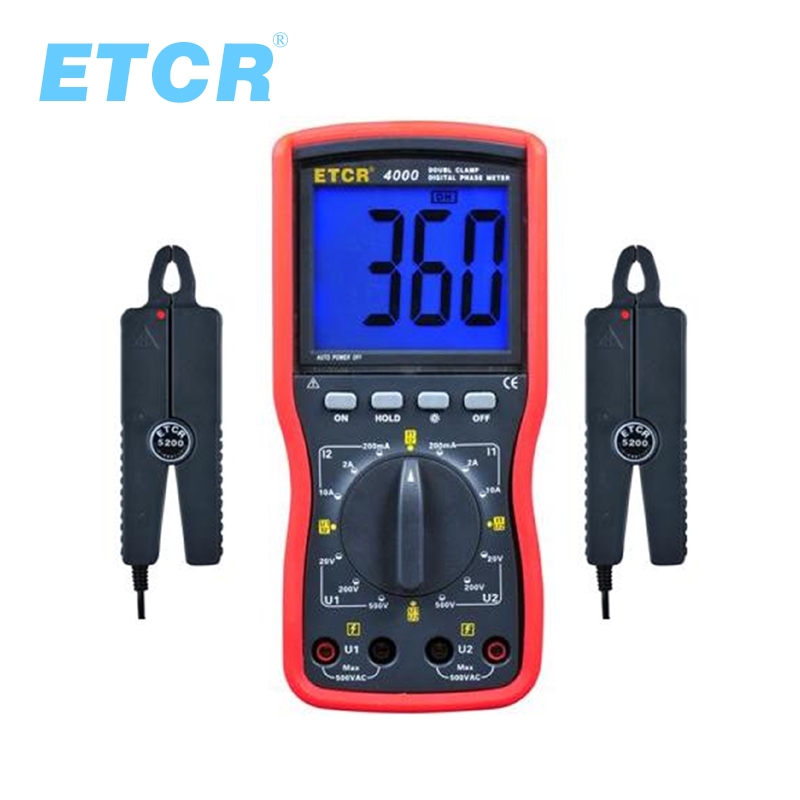

SMG2000E數字雙鉗相位伏表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，超大字符，以獲得最佳視覺效果。1.工作原理    采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。2.使用范圍    該表是電力、工廠和礦山、石油工、冶金系統進行二次回路檢查的理想儀表。尤其適用于繼電保護、電能計量、電力建設和變送電工程。3.產品別稱    相位表、雙鉗相位表、雙鉗相位伏表、鉗形相位表、鉗形相位伏表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏相位檢測表、手持式數字雙鉗相位伏表、雙鉗式數字相位表、雙鉗數字式相位表

1、結構精巧，使用方便● 手持式結構；● 在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；● 顯示器采用了高反差液晶顯示屏，超大字符，以獲得最佳視覺效果；● 開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。2、分辨率高采用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。3、低功耗該相位表微功耗設計，且具有電池電壓檢測功能。

1 基本誤差1.1 參比工作條件（a）環境溫度：（23±5）℃（b）環境濕度：（45～75）% RH（c）被測信號波形：正弦波、β=0.02（d）被測信號頻率：（50±0.2）Hz（e）被測載流導線在鉗口中的位置：任意（f）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A（g）外參比頻率電磁場干擾：應避免1.2 基本誤差極限1.2.1 交流電壓見表1

表1：交流電壓測量誤差
量限	分辨率	基本誤差極限
20V	0.01V	±（0.3%讀數+0.2%量程)
200V	0.1V	±（0.3%讀數+0.2%量程)
500V	1V	±（0.3%讀數+0.2%量程)

輸入阻抗：各量限均為2MΩ相位測量時，電壓端輸入阻抗>500KΩ1.2.2 交流電流見表2

表2：交流電流測量誤差
量   限	分 辨 率	基本誤差極限
200mA	0.1mA	±（0.3%讀數+0.2%量程）
2A	1mA
10A	10mA

1.2.3 相位U-U、U-I、I-I見表3

表3：工頻相位測量誤差
范   圍	分 辨 率	基本誤差極限
0～360°	1°	±2°

2 工作誤差2.1 額定工作條件  （a）環境溫度：（0～40）℃  （b）環境濕度：（20～80）% RH  （c）被測信號波形：正弦波、β=0.05  （d）被測信號頻率：（50±0.5）Hz  （e）被測載流導線在鉗口中的位置：任意  （f）測量相位時被測信號幅值范圍       測 U1-U2相位時：30V～500V       測 I1-I2 相位時：10mA～10.00A       測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A  （g）外參比頻率電磁場干擾：應避免2.2 額定工作誤差極限2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。3 全特性3.1 耐壓    電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。。3.2 絕緣電阻    儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ4 其它技術特性 4.1 顯示位數：3 1／2 4.2 采樣速率：3次/秒 4.3 電源：單個9V 迭層電池、電源電流小于5mA 4.4 外形尺寸     表殼尺寸： 186×86×33     鉗殼尺寸： 140×40×19     鉗口尺寸： Φ7×8 4.5 重量     表體： 280g     測量鉗：2×200g     測量鉗：2×200g 4.6 儲存條件     溫度：－10℃～50℃



相位伏表種類

相位伏表定做

一、概述　多功能數字雙鉗伏相位表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。具有多功能測量、按鍵式操作、自動切換量程、實測數據保持、測量數組貯存、配有通訊軟件、可通過儀器接口上傳數據實現測試數據大容量存貯。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。該表配備1把大電流鉗，還可測量CT變比。顯示器采用了大屏幕LCD液晶顯示屏，多數組同屏顯示測量參數和儀器工作狀態。該儀表非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校做為接線判別培訓工具及教學儀器使用。 　　二、技術性能1． 基本誤差：1.1． 參比工作條件1.1.1． 頻率：50±2Hz1.1.2． 波型失真度：≤1%1.1.3． 溫度：20℃±5℃1.1.4． 濕度：<65%1.1.5． 被測載流導線在鉗口中的位置：鉗口中心1.2． 基本誤差極限，見表1。功能 量程或范圍 分辨率 誤差極限相位 0～360° ０.1° 2°電壓 100V±10% ０.０1V ±(0.3%RD+0.2%RG)電流 5A±10% 0.1mA ±(0.3%RD+0.2%RG)頻率 50Hz±1Hz 0.01Hz ±0.02Hz功率 100V±10%5A±10% 0.1W ±(0.3%RD+0.2%RG）功率因數 100V±10%5A±10% 0.001 ±0.010　　　　　　　　　　　　表　　　　12．工作誤差2.1．額定工作條件2.1.1．頻率：45～65Hz2.1.2．電壓：50V～500V2.1.3．電流：10mA～10A2.1.4．波型失真度：≤1%2.1.5．溫度：0℃～40℃2.1.6．濕度：<80%2.1.7．被測載流導線在鉗口中的位置：任意2.2．額定誤差極限在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的1.5倍。3．CT匝比測量：3.1．二次電流鉗5A，一次電流鉗200A、500A和1000A可選3.2．比差測量精度：0.3級4．電壓量程：0～500V5． 電流量程：0～10A6． 工作環境：溫度：-10～40℃　濕度：≤85%7．耐壓：電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受 2000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。8．絕緣電阻儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ9．工作電源：內置鋰電池(1800mAh/3.7V)供電9.1．開啟背光時，電池工作時間7小時9.2．關閉背光時，電池工作時間15小時10．重量：0.5Kg11．體積：207mm×103mm×30mm三、主要功能1. 采用大屏幕點陣式液晶，一屏顯示所有測量數據。2. 按鍵式操作，現場操作簡單。3. 線路結構簡單，測量時自動換檔，無需轉換開關和更換量程即可測量所有電參數。4. 測量電參數：4.1． 電壓有效值：U1、U24.2． 電流有效值：I1、I24.3． 相位：ØU1U2、 ØI1I2、ØU1I1、ØU1I2、ØU2I1、ØU2I24.4． 有功功率：P4.5． 無功功率：Q4.6． 工頻頻率：F4.7． 功率因數：PF4.8． CT變比測量4.9． 判別三線電路的電壓相序4.10． 判別四線電路的電壓相序5. 具有背光開啟和關閉功能。6. 內置高性能Li離子可充電電池，無需外接電源即可工作。使用諾基5800手機的電池，方便用戶市場購買。7. 具有電池欠壓檢測和提示功能。8. 具有自動關機功能。9. 配備大容量斷電數據保存存儲器，現場可存儲120組數據；可對數據進行查詢、上傳、等操作。10. 配備PC機管理軟件，可將測試數據上傳給PC機作進一步處理。11. 電壓雙通道對稱設計,輸入回路絕緣隔離,不會造成被測線路短路以至燒毀儀表等危及人身全的事故。
