氣體流量計介紹

一、概述



    LWQ-D型氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液氣、輕烴氣等氣體的計量。

    該產品經國家防爆產品質檢按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、ExiaⅡCT6（本型）。 適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本型）1、2區危險場所。

    該系列流量計采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體的新型智能儀表，通過微處理單元對由溫度和壓力檢測模擬通道、流量傳感器通道采集的信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，在液晶顯示器將全部數據（瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量）直觀的顯示出來，并可輸出工況、標況脈沖信號、4-20mA、RS485、IC信號等多種通訊信號。儀表采用內置鋰電池和外供24VDC雙供電方式，當用戶不需要任何信號輸出功能時可不用對儀表24VDC外供電，儀表自動切換到內置鋰電池供電，電池電量可連續工作3年以上。該類渦輪流量計為防爆產品，防爆等級為：ExdIIBT6。



二、產品特點

n 優質合金渦輪，具有更高的穩流和耐腐蝕作用

n 進口優質專用軸承，使用壽命長

n 計量室與通氣室隔絕，了儀表的全性

n可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值

n 流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h

n智能儀表系數多點非線性修正

n 內置式壓力、溫度傳感器，全性能高、結構緊湊、外形美觀

n 儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6，防護等級為IP65

n 系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上

n 儀表系數、累計流量值掉電十年不丟



三、技術參數：

1．基本參數：表1

儀表口徑及連接方式	25、40、50、80、100、150、200、250采用法蘭連接
	25、40可采用螺紋連接
精度等級	±1.5%R、±1%R
量程比	1:10；1:20；1:30
顯示方式	寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量
儀表材質	表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁
溫度、壓力傳感器	內置
被測介質溫度（℃）	-30℃～+80℃
環境條件	介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa
通訊信號	三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC信號
供電電源	內置鋰電池、外供24VDC雙供電
傳輸距離	≤1000m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65







氣體流量計樣式

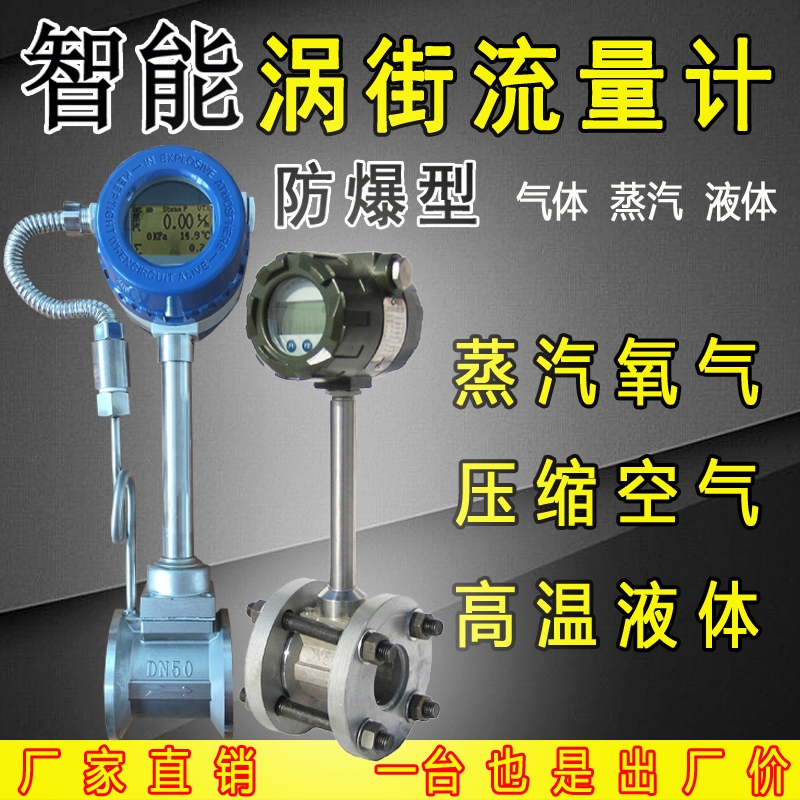

LUGB渦街流量計

一、慨述

LUGB型旋渦流量計又稱渦街流量計是利用流體振動原理而開發的一種新型流量計，廣泛應用在石油、工、冶金、造紙等行業流體的計量，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內精確測量介質的瞬時流量和累計流量，其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不、不易結垢、耐高溫、高壓、全防爆、適用于惡劣環境。流量計分一體顯示和遠傳顯示，并可輸出脈沖信號、電流信號或485、Hart協議等與微機聯網。

二、原理

當流體以一定流速流經設置在流場中的旋渦發生體時，在柱體的下游產生一對交替出現的而且排列整齊的渦列（渦街）,先在柱體的一側產生，繼而在柱體的另一側產生。這一產生旋渦的理論首先由門（Karman）提名，命名為門渦列，并給出了頻率與流速的關系式，其中系數被命名為斯特哈爾數。

三、產品主要特點

l 無機械可動部件，不易腐蝕、穩定可靠、壽命長，長期運行無須特殊維護。

l 采用16位電腦芯片，集成度高、體積小、性能好，整機功能強。

l 根據不同用戶的要求，有高、中、低多種轉換器（電子表頭）配置。

l 多種結構，有分體式、一體法蘭、夾裝式等。一體法蘭式可集流量探頭，微處理器，壓力、溫度傳感器于一體。采用內置式組合，使結構更加緊湊，可直接測量流體的流量，壓力和溫度。對于氣體計量，可自動實時跟蹤補償和壓縮因子修正。

l 根據用戶要求，可采用雙檢測技術有效地提高檢測信號強度，并抑制由管線振動引起的干擾。

l 可選擇具有國內先進的智能抗震技術的轉換器（電子表頭），有效地抑制了震動和壓力波動造成的干擾。

l 可選擇點陣顯示屏，具有中、英文菜單，顯示位數多。讀數直觀方便，可直接顯示多種參數。

l 轉換器（電子表頭）可輸出頻率、脈沖、當量、四線4-20mA、三線4-20mA及二線4-20mA、模擬信號、RS485接口、Hart協議輸出等。

l 采用EEPROM技術，參數設置方便，可永久保存。

l 并可保存最長達一年的歷史數據。

l 整機低功耗，鋰電池供電，或外接電源12V、24V均可。
