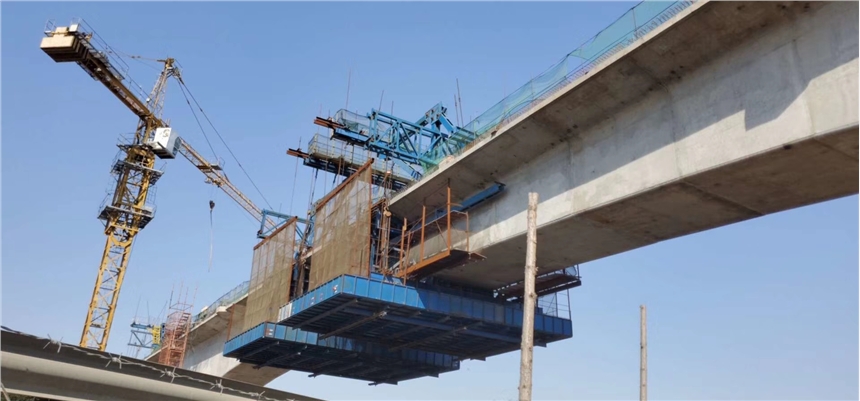

掛籃是一個能夠沿軌道行走的活動腳手架，懸掛在已施工箱梁節段上。在掛籃上可進行下一節段的模板、鋼筋、管道的架設，澆筑砼和預應力張拉、管道壓漿等作業。掛籃施工完成一個循環后，新節段已和墩頂0#塊連成整體，成為懸澆梁的一部分，掛籃即可前移一個節段，固定在新的節段上。如此循環，直到合攏。為平衡施工每墩半幅需兩只掛籃。左、右幅同時施工，每墩需要兩對掛籃。
掛籃是一個能夠沿軌道行走的活動腳手架，懸掛在已施工箱梁節段上。在掛籃上可進行下一節段的模板、鋼筋、管道的架設，澆筑砼和預應力張拉、管道壓漿等作業。掛籃施工完成一個循環后，新節段已和墩頂0#塊連成整體，成為懸澆梁的一部分，掛籃即可前移一個節段，固定在新的節段上。如此循環，直到合攏。為平衡施工每墩半幅需兩只掛籃。左、右幅同時施工，每墩需要兩對掛籃。
菱形改制掛籃主桁承重系統主要由兩片主桁、前橫梁、中橫梁組成。主桁為菱形桁片，都是采用2根[32a型鋼加工組拼而成。前橫梁、中橫梁均為桁架結構。掛籃主桁承重系統主要由兩片主桁、前橫梁、中橫梁組成。主桁為三角形桁片，由立柱、斜拉帶、主梁組成。主梁為2根H596×199型鋼；立柱為2根H600×200型鋼；斜拉帶為30mm厚的16Mn鋼板。前橫梁、中橫梁均為桁架結構。K6及K12橋新研制斜拉式三角掛籃主桁承重系統主要由兩片主桁、前橫梁、中橫梁組成。主桁為三角形桁片，由立柱、斜拉帶、主梁組成。主梁為2根H500×200型鋼；立柱為2根H500×200型鋼；斜拉帶為20mm厚的16Mn鋼板。前橫梁、中橫梁均為桁架結構。K24橋新研制斜拉式三角掛籃主桁承重系統主要由兩片主桁、前橫梁、中橫梁組成。主桁為三角形桁片，由立柱、斜拉帶、主梁組成。主梁為2根I50a型鋼；立柱為2根I45a型鋼；前斜拉帶為40mm厚的16Mn鋼板，后斜拉帶為20mm厚的16Mn鋼板。前橫梁、中橫梁均為桁架結構。
