魏德米勒SAKDU 10接線端子
端子經過60多年的市場考驗，SAK已經成為了接線技術的經典代名詞，SAK也成為了可靠聯接
及產品種類豐富的代名詞。可以這么說，SAK系列是世界上第一個幫助電氣領域獲得技術突破的接線端子系列。
新型SAK系列正是在這一經驗系列的基礎上進行產品優化和技術的突破的情況下應用而
生的，滿足了聯接技術市場對產品不斷升
級的需求。
新型SAK系列接線端子采用改型的
PA66材料，具有V0阻燃等級和120度
的工作溫度，經典的壓線框接線技
術保證了可靠的聯接及很高的壓緊力。
產品的尺寸也在不降低相關電氣技術參
數的基礎上進行了縮小，使得產品可以
在更緊湊的空間里得到應用。
絕緣材料
● 改型的PA66材料
● 相比漏電起痕指數CTI 600
● 阻燃等級為V0, 根據UL 94
● 工作溫度120度
● 不含磷和鹵素
總攬
接線技術
電氣功能和機械功能相分離
● 硬化的鋼質的壓線框可以保證
很高的拔出力
● 銅導電片可以保證很低的電壓
降，銅表面鍍錫可以保證較低
的接觸阻抗
接觸可靠
● 由于溫度造成的導線直徑改
變由壓線框本身的彈性作用
來抵消
● 具有免維護功能，無需再次擰
緊螺釘
● 所有接線技術中壓接力
使用安全
● 帶內置的凸點可以防止螺釘從
端子中掉落
● 壓線框的擋線舌可以防止不正
確的導線插入
聯絡組件
● 螺釘型橫聯方式，可以通過橫
聯件的疊加來實現更多路數的
橫聯
3
4

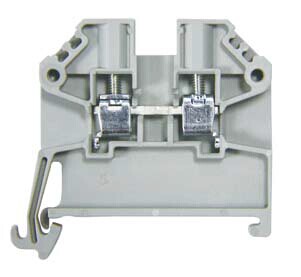

直通型接線端子
SAKDU 2.5 2.5mm2
SAKDU 4 4mm2
厚度/長度/高度，安裝在TS35上 mm
電流/壓接面積 A/mm2
壓接范圍 mm2
額定參數
額定電壓 V
額定電流 A
額定壓接面積 mm2
額定沖擊電壓/污染等級 KV/-
測量規根據IEC947-1/阻燃等級根據UL94
壓接的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
壓接時的擰緊扭矩 Nm
剝線長度/螺絲刀尺寸 mm/mm
壓接兩根截面積相同的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
技術參數
5.5/44.5/41
24/2.5
0.5…2.5
6.1/44.5/41
32/4
0.5…4
IEC UL CSA
800
24
2.5
8/3
A2/V0
0.5…2.5
0.5…2.5
0.4…0.6 (M 2.5)
9/0.6x3.5
IEC UL CSA
800
32
4
8/3
A3/V0
0.5…4
0.5…4
0.5…0.8 (M 3)
10/0.6x3.5
螺釘橫聯件
2 路
3 路
4 路
10 路
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
擋板
灰色
螺絲刀
固定塊
灰色
標記號
附件
型號 訂貨號 數量
SAKQ 2.5/2 1129270000 50
SAKQ 2.5/3 1129280000 50
SAKQ 2.5/4 1129290000 50
SAKQ 2.5/10 1129300000 20
型號 訂貨號 數量
型號 訂貨號 數量
SAKAP 2.5-4 1129460000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/5.5 PLUS MC NE 1125030000 1000
型號 訂貨號 數量
SAKQ 4/2 1129310000 50
SAKQ 4/3 1129320000 50
SAKQ 4/4 1129330000 50
SAKQ 4/10 1129340000 20
型號 訂貨號 數量
QB 75/6.2/15 0535200000 10
QB 75/6.2/9/WI 0526400000 10
ISPF QB 75 SW 0526700000 10
型號 訂貨號 數量
SAKAP 2.5-4 1129460000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
訂貨信息
灰色
型號 訂貨號 數量
SAKDU 2.5 1124200000 100
型號 訂貨號 數量
SAKDU 4 1124210000 100
5
直通型接線端子
SAKDU 6 6mm2 SAKDU 10 10mm2
厚度/長度/高度，安裝在TS35上 mm
電流/壓接面積 A/mm2
壓接范圍 mm2
額定參數
額定電壓 V
額定電流 A
額定壓接面積 mm2
額定沖擊電壓/污染等級 KV/-
測量規根據IEC947-1/阻燃等級根據UL94
壓接的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
壓接時的擰緊扭矩 Nm
剝線長度/螺絲刀尺寸 mm/mm
壓接兩根截面積相同的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
技術參數
8/45.5/47
41/6
0.5…6
10/45.5/47
57/10
0.5…10
IEC UL CSA
800
41
6
8/3
A5/V0
0.5…6
0.5…6
0.8…1.2 (M 3.5)
12/0.8x4
IEC UL CSA
800
57
10
8/3
B6/V0
0.5…10
0.5…10
1.2…1.6 (M 4)
12/1.0x5.5
螺釘橫聯件
2 路
3 路
4 路
10 路
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
擋板
灰色
螺絲刀
固定塊
灰色
標記號
附件
型號 訂貨號 數量
SAKQ 6/2 1129350000 50
SAKQ 6/3 1129370000 50
SAKQ 6/4 1129380000 50
SAKQ 6/10 1129390000 20
型號 訂貨號 數量
QB 58/8/15 0545400000 10
QB 58/8/9/WI 0545300000 10
ISPF QB 75 SW 0546000000 10
型號 訂貨號 數量
SAKAP 6-10 1129470000 20
型號 訂貨號 數量
SD 0.8X4 9008340000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/8 PLUS MC NE WS 1046350000 800
型號 訂貨號 數量
SAKQ 10/2 1129400000 50
SAKQ 10/3 1129410000 50
SAKQ 10/4 1129430000 50
SAKQ 10/10 1129440000 20
型號 訂貨號 數量
型號 訂貨號 數量
SAKAP 6-10 1129470000 20
型號 訂貨號 數量
SD 1.0X5.5 9008350000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
訂貨信息
灰色
型號 訂貨號 數量
SAKDU 6 1124220000 100
型號 訂貨號 數量
SAKDU 10 1124230000 100
6
直通型接線端子
SAKDU 16 16mm2
SAKDU 35 35mm2
厚度/長度/高度，安裝在TS35上 mm
電流/壓接面積 A/mm2
壓接范圍 mm2
額定參數
額定電壓 V
額定電流 A
額定壓接面積 mm2
額定沖擊電壓/污染等級 KV/-
測量規根據IEC947-1/阻燃等級根據UL94
壓接的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
壓接時的擰緊扭矩 Nm
剝線長度/螺絲刀尺寸 mm/mm
壓接兩根截面積相同的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
技術參數
12/50/50.5
76/16
2.5…16
15.9/52/59
125/35
2.5…35
IEC UL CSA
1000
76
16
8/3
B6/V0
2.5…16/4…16
4…16/4…16
1.8…2.4 (M 4)
15/5.5x1.0
IEC UL CSA
800
125
35
8/3
B8/V0
2.5…16/4…35
2.5…35/2.5…35
4.0…5.0 (M 6)
16/6.5x1.2
訂貨信息
灰色
型號 訂貨號 數量
SAKDU 16 1256770000 50
型號 訂貨號 數量
SAKDU 35 1257010000 25
螺釘橫聯件
2 路
3 路
4 路
10 路
支撐套筒
固定螺釘
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
擋板
灰色
螺絲刀
固定塊
灰色
標記號
附件
型號 訂貨號 數量
SAKQ 16/2 1257090000 20
SAKQ 16/3 1257110000 20
SAKQ 16/4 1257120000 20
SAKQ 16/10 1257130000 20
型號 訂貨號 數量
型號 訂貨號 數量
SAKAP 16 1257070000 20
型號 訂貨號 數量
SD 1.0X5.5 9008350000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
型號 訂貨號 數量
QL SAKQ35/2 1257140000 20
QL SAKQ35/3 1257150000 20
QL SAKQ35/4 1257160000 20
QL SAKQ35/10 1257170000 20
VH 13/8/5 SAKQ 35 1298510000 50
KISC M 4X26 SAKQ 35 1298590000 50
型號 訂貨號 數量
型號 訂貨號 數量
SAKAP 35 1257080000 20
型號 訂貨號 數量
SD 1.2X6.5 9009010000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
7
接地型接線端子
SAKPE 2.5 2.5mm2 SAKPE 4 4mm2
厚度/長度/高度，安裝在TS35上 mm
電流/壓接面積 A/mm2
壓接范圍 mm2
額定參數
和相鄰端子間的額定電壓 V
短時耐受沖擊電流 A
額定壓接面積 mm2
和相鄰端子間的額定沖擊電壓/污染等級 KV/-
測量規根據IEC947-1/阻燃等級根據UL94
壓接的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
壓接時的擰緊扭矩 Nm
剝線長度/螺絲刀尺寸 mm/mm
壓接兩根截面積相同的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
技術參數
5.5/51/41
-/2.5
0.5…2.5
6.1/51/41
-/4
0.5…4
IEC UL CSA
800
300A (2.5mm2)
2.5
8/3
A2/V0
0.5…2.5
0.5…2.5
0.4…0.6 (M 2.5)
9/0.6x3.5
IEC UL CSA
800
480A (4mm2)
4
8/3
A3/V0
0.5…4
0.5…4
0.5…0.8 (M 3)
10/0.6x3.5
螺釘橫聯件
2 路
3 路
4 路
10 路
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
擋板
灰色
螺絲刀
固定塊
灰色
標記號
附件
型號 訂貨號 數量
型號 訂貨號 數量
型號 訂貨號 數量
SAKAP 2.5-4 1129460000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/5.5 PLUS MC NE 1125030000 1000
型號 訂貨號 數量
型號 訂貨號 數量
型號 訂貨號 數量
SAKAP 2.5-4 1129460000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
訂貨信息
綠色/黃色
型號 訂貨號 數量
SAKPE 2.5 1124240000 100
型號 訂貨號 數量
SAKPE 4 1124450000 100
PE PE
8
接地型接線端子
SAKPE 6 6mm2 SAKPE 10 10mm2
厚度/長度/高度，安裝在TS35上 mm
電流/壓接面積 A/mm2
壓接范圍 mm2
額定參數
和相鄰端子間的額定電壓 V
短時耐受沖擊電流 A
額定壓接面積 mm2
和相鄰端子間的額定沖擊電壓/污染等級 KV/-
測量規根據IEC947-1/阻燃等級根據UL94
壓接的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
壓接時的擰緊扭矩 Nm
剝線長度/螺絲刀尺寸 mm/mm
壓接兩根截面積相同的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
技術參數
8/51/47
-/6
0.5…6
10/51/47
-/10
0.5…10
IEC UL CSA
800
720A (6mm2)
6
8/3
A5/V0
0.5…2.5
0.5…2.5
0.4…0.6 (M 2.5)
9/0.6x3.5
IEC UL CSA
800
1200A (10mm2)
10
8/3
B6/V0
0.5…4
0.5…4
0.5…0.8 (M 3)
10/0.6x3.5
螺釘橫聯件
2 路
3 路
4 路
10 路
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
擋板
灰色
螺絲刀
固定塊
灰色
標記號
附件
型號 訂貨號 數量
型號 訂貨號 數量
型號 訂貨號 數量
SAKAP 6-10 1129470000 20
型號 訂貨號 數量
SD 0.8X4 9008340000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/8 PLUS MC NE WS 1046350000 800
型號 訂貨號 數量
型號 訂貨號 數量
型號 訂貨號 數量
SAKAP 6-10 1129470000 20
型號 訂貨號 數量
SD 1.0X5.5 9008350000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
訂貨信息
綠色/黃色
型號 訂貨號 數量
SAKPE 6 1124470000 100
型號 訂貨號 數量
SAKPE 10 1124480000 100
PE PE
接地型接線端子
SAKPE 16 16mm2 SAKPE 35 35mm2
厚度/長度/高度，安裝在TS35上 mm
電流/壓接面積 A/mm2
壓接范圍 mm2
額定參數
和相鄰端子間的額定電壓 V
短時耐受沖擊電流 A
額定壓接面積 mm2
和相鄰端子間的額定沖擊電壓/污染等級 KV/-
測量規根據IEC947-1/阻燃等級根據UL94
壓接的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
壓接時的擰緊扭矩 Nm
剝線長度/螺絲刀尺寸 mm/mm
壓接兩根截面積相同的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
技術參數
8/51/47
-/16
2.5…16
16.4/52/59
-/35
2.5…35
IEC UL CSA
1000
1920A (16mm2)
16
8/3
B6/V0
2.5…16/4…16
4…16/4…16
1.8…2.4 (M 4)
15/5.5x1.0
IEC UL CSA
800
4200A (35mm2)
35
8/3
B8/V0
2.5…16/4…35
2.5…35/2.5…35
4.0…5.0 (M 6)
16/6.5x1.2
螺釘橫聯件
2 路
3 路
4 路
10 路
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
擋板
灰色
螺絲刀
固定塊
灰色
標記號
附件
型號 訂貨號 數量
型號 訂貨號 數量
型號 訂貨號 數量
型號 訂貨號 數量
SD 1.0X5.5 9008350000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
型號 訂貨號 數量
型號 訂貨號 數量
型號 訂貨號 數量
型號 訂貨號 數量
SD 1.2X6.5 9009010000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
訂貨信息
綠色/黃色
型號 訂貨號 數量
SAKPE 16 1256990000 50
型號 訂貨號 數量
SAKPE 35 1257020000 25
9
PE PE
10

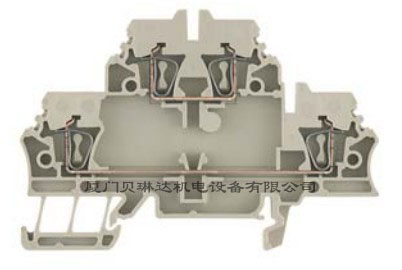

雙層型接線端子
SAKDK 4 4mm2
SAKDU 4/ZZ 4mm2
厚度/長度/高度，安裝在TS35上 mm
電流/壓接面積 A/mm2
壓接范圍 mm2
額定參數
額定電壓 V
額定電流 A
額定壓接面積 mm2
額定沖擊電壓/污染等級 KV/-
測量規根據IEC947-1/阻燃等級根據UL94
壓接的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
壓接時的擰緊扭矩 Nm
剝線長度/螺絲刀尺寸 mm/mm
壓接兩根截面積相同的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
技術參數
6.1/59.5/61
32/4
0.5…4
6.1/64/48
32/4
0.5…4
IEC UL CSA
690
32
4
6/3
A3/V0
0.5…4
0.5…4
0.5…0.8 (M 3)
8/0.6x3.5
IEC UL CSA
690
32
4
8/3
A3/V0
0.5…4
0.5…4
0.5…0.8 (M 3)
8/0.6x3.5
螺釘橫聯件
2 路
3 路
4 路
10 路
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
擋板
灰色
螺絲刀
固定塊
灰色
標記號
附件
型號 訂貨號 數量
SAKQ 4/2 1129310000 50
SAKQ 4/3 1129320000 50
SAKQ 4/4 1129330000 50
SAKQ 4/10 1129340000 20
型號 訂貨號 數量
QB 75/6.2/15 0535200000 10
QB 75/6.2/9/WI 0526400000 10
ISPF QB 75 SW 0526700000 10
型號 訂貨號 數量
SAKAP/SAKDK 4 1257040000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
型號 訂貨號 數量
SAKQ 4/2 1129310000 50
SAKQ 4/3 1129320000 50
SAKQ 4/4 1129330000 50
SAKQ 4/10 1129340000 20
型號 訂貨號 數量
QB 75/6.2/15 0535200000 10
QB 75/6.2/9/WI 0526400000 10
ISPF QB 75 SW 0526700000 10
型號 訂貨號 數量
SAKAP/SAKDU 4/ZZ 1257030000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
訂貨信息
灰色
型號 訂貨號 數量
SAKDK 4 1256260000 100
型號 訂貨號 數量
SAKDU 4/ZZ 1255730000 100
開關型接線端子
SAKTR 4 4mm2
SAKTR 4 2STB 4mm2
厚度/長度/高度，安裝在TS35上 mm
電流/壓接面積 A/mm2
壓接范圍 mm2
額定參數
額定電壓 V
額定電流 A
額定壓接面積 mm2
額定沖擊電壓/污染等級 KV/-
測量規根據IEC947-1/阻燃等級根據UL94
壓接的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
壓接時的擰緊扭矩 Nm
剝線長度/螺絲刀尺寸 mm/mm
壓接兩根截面積相同的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
技術參數
6.1/47.5/38
10/4
0.5…4
6.1/47.5/38
10/4
0.5…4
IEC UL CSA
400
10
4
6/3
A3/V0
2.5…16/4…16
4…16/4…16
1.8…2.4 (M 4)
15/5.5x1.0
IEC UL CSA
400
10
4
6/3
A3/V0
2.5…16/4…16
4…16/4…16
1.8…2.4 (M 4)
15/5.5x1.0
螺釘橫聯件
2 路
3 路
4 路
10 路
支撐套筒
固定螺釘
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
擋板
灰色
螺絲刀
固定塊
灰色
標記號
附件
型號 訂貨號 數量
型號 訂貨號 數量
QB 75/6.2/15 0535200000 10
QB 75/6.2/9/WI 0526400000 10
ISPF QB 75 SW 0526700000 10
型號 訂貨號 數量
SAKAP/SAKTR 4 1257050000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
型號 訂貨號 數量
型號 訂貨號 數量
QB 75/6.2/15 0535200000 10
QB 75/6.2/9/WI 0526400000 10
ISPF QB 75 SW 0526700000 10
型號 訂貨號 數量
SAKAP/SAKTR 4 1257050000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
訂貨信息
灰色
型號 訂貨號 數量
SAKTR 4 1255750000 100
型號 訂貨號 數量
SAKTR 4 2STB 1255760000 100
11
12
熔斷器型接線端子
SAKSI 4 4mm2
SAKSI 4 (帶燈） 4mm2
厚度/長度/高度，安裝在TS35上 mm
電流/壓接面積 A/mm2
壓接范圍 mm2
額定參數
額定電壓 V
額定電流 A
額定壓接面積 mm2
額定沖擊電壓/污染等級 KV/-
測量規根據IEC947-1/阻燃等級根據UL94
壓接的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
壓接時的擰緊扭矩 Nm
剝線長度/螺絲刀尺寸 mm/mm
壓接兩根截面積相同的導線
單股硬導線/多股硬導線 mm2
軟導線/帶管狀端頭的軟導線 mm2
技術參數
8.1/52/42.5
6.3/4
0.5…4
8.1/52/42.5
6.3/4
0.5…4
IEC UL CSA
500
6.3
4
6/3
A3/V0
0.5…4
0.5…4
0.5…0.8 (M 3)
8/0.6x3.5
IEC UL CSA
500
6.3
4
6/3
A3/V0
0.5…4
0.5…4
0.5…0.8 (M 3)
8/0.6x3.5
螺釘橫聯件
2 路
3 路
4 路
10 路
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
擋板
灰色
螺絲刀
固定塊
灰色
標記號
附件
型號 訂貨號 數量
型號 訂貨號 數量
QB 58/8/15 0545400000 10
QB 58/8/9/WI 0545300000 10
ISPF QB 58 SW 0546000000 10
型號 訂貨號 數量
SAKAP/SAKSI 4 1257060000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
型號 訂貨號 數量
型號 訂貨號 數量
QB 58/8/15 0545400000 10
QB 58/8/9/WI 0545300000 10
ISPF QB 58 SW 0546000000 10
型號 訂貨號 數量
SAKAP/SAKSI 4 1257060000 20
型號 訂貨號 數量
SD 0.6X3.5 9008330000 1
型號 訂貨號 數量
SAKEW 35 1129450000 50
型號 訂貨號 數量
DEK 5/6 PLUS MC NE WS 1011320000 1000
訂貨信息
灰色
帶指示燈，24V AC/DC
帶指示燈，230V AC/DC
型號 訂貨號 數量
SAKSI 4 1255770000 100
型號 訂貨號 數量
SAKSI 4 LD 1D 24V AC/DC 12557800000 25
SAKSI 4 LD 1D 230V AC/DC 12557900000 25
電流測試型接線端子
WTL 6/5 EN STB GR 6mm2
WTL 6/5 EN GR 6mm2
寬度/長度/高度(mm)TS35x7.5/TS32x7.5
電流/導線截面積 A/mm2
壓接范圍 mm2
參考標準
額定電壓 V
額定電流 A
額定壓接面積 mm2
額定脈沖電壓/污染等級 kV/-
測量規(IEC60947-1)/阻燃等級(UL94)
可壓接的導線截面積范圍(H05V/H07V)
單股硬導線/多股硬導線 mm2
軟導線/帶管裝端頭的軟導線 mm2
擰緊扭距范圍(壓線螺釘) Nm
擰緊扭距范圍(滑塊螺釘) Nm
擰緊扭距范圍(測試插筒) Nm
剝線長度/刀頭尺寸(針對壓線螺釘) mm/-
技術參數
7.9x68.5x48.5/53
57/10
0.5...10
7.9x68.5x48.5/53
57/10
0.5...10
IEC UL CSA
600 300 300
41 45 45
6 AWG20...8 AWG20...8
6/3
A5/V0
額定壓接面積
0.5 ... 10 / 0.5 ... 10
0.5 ... 10 / 0.5 ... 6
0.8 ... 1.6 (M3.5)
0.5 ... 0.7 (M3)
0.5 ... 0.7
12 / 4 x 0.8
IEC UL CSA
600 300 300
41 45 45
6 AWG20...8 AWG20...8
6/3
A5/V0
額定壓接面積
0.5 ... 10 / 0.5 ... 10
0.5 ... 10 / 0.5 ... 6
0.8 ... 1.6 (M3.5)
0.5 ... 0.7 (M3)
0.5 ... 0.7
12 / 4 x 0.8
固定橫聯件WQV 6/...CT
2路
3路
4路
10路
擋板/隔板
深米色Wemid 擋板
隔板
隔板
側聯梳
側聯梳，垂直
側聯梳，彎角
塑料套，黑色
塑料套，藍色
塑料套，紅色
滑動聯絡組件
插拔式聯絡組件
適合4mm直徑的測試插筒
測試插筒
標記號
標記號
附件
型號 訂貨號 數量
WQV 6/2/CT 1062820000 50
WQV 6/3/CT 1062830000 50
WQV 6/4/CT 1062840000 50
WQV 6/10/CT 1062850000 50
型號 訂貨號 厚度 數量
WAP WTL 6/1L 1957710000 1.5mm 20
WTW WTL 6/1 DB 1068400000 1.5mm 20
WTW WTL 6/1 1766900000 4mm 20
型號 訂貨號 數量
QB 58/8/15 0545400000 10
QB 58/8/9/WI 0545300000 10
ISPF QB 58 SW 0546000000 10
ISPF QB 58 BL 0546080000 10
ISPF QB 58 RT 0546040000 10
請參考第八頁
型號 訂貨號 數量
QS2/8/4 0270960000 20
型號 訂貨號 數量
DEK 5/8 PLUS MC NE WS 1046350000 900
訂貨信息
深米色Wemid
型號 訂貨號 數量
WTL 6/5 EN STB GR 1255950000 50
型號 訂貨號 數量
WTL 6/5 EN GR 1255960000 50
應用于不同的互感器回路，比如更換
檢測儀器或電表，都可以被實現。
型號 訂貨號 數量
WQV 6/2/CT 1062820000 50
WQV 6/3/CT 1062830000 50
WQV 6/4/CT 1062840000 50
WQV 6/10/CT 1062850000 50
型號 訂貨號 厚度 數量
WAP WTL 6/1L 1957710000 1.5mm 20
WTW WTL 6/1 DB 1068400000 1.5mm 20
WTW WTL 6/1 1766900000 4mm 20
型號 訂貨號 數量
QB 58/8/15 0545400000 10
QB 58/8/9/WI 0545300000 10
ISPF QB 58 SW 0546000000 10
ISPF QB 58 BL 0546080000 10
ISPF QB 58 RT 0546040000 10
請參考第八頁
型號 訂貨號 數量
QS2/8/4 0270960000 20
STB 14 0169900000 50
型號 訂貨號 數量
DEK 5/8 PLUS MC NE WS 1046350000 900
13
電流測試型接線端子
短接滑塊 型號 訂貨號 路數 數量
WKS 2/2 1936140000 2 50
WKS 2/3 1936150000 3 50
WKS 2/4 1936160000 4 50
WKS 2/5 1936170000 5 50
WKS 2/10 1936180000 10 20
支撐套筒 型號 訂貨號 數量
VH 16/5/3.5 SAK 10-35 0309700000 50
短接滑塊的固定螺釘 型號 訂貨號 數量
BS 25 IH/GE SAKT1 0335700000 50
帶測試插孔的固定螺釘 型號 訂貨號 數量
STB 35 IH/GE 0389000000 50
STB 21.6/45 GE 1936240000 50
WTL 6/5的附件選型指導
擋板和隔板的選型如下：
無需開斷的橫聯件的選型如下： 滑動聯絡組件的選型參數如下：
當需要對互感器回路進行短接時，選型相對比較復雜。
滑動聯絡組件的選型如下：
■ 通常情況下，在端子條最后一
個電流端子需要用擋板WAP
WTL 6/1L來進行觸電保護。
■ 隔板應用在當電流端子排需要
進行成組分隔的時候，這樣可
以使端子的布局更加清晰。
■ WQV橫聯件被剪開后并排使用
(金屬件相鄰)的情況下，由于金
屬件露在外，為了保證爬電距
離，必須使用隔板WTW WTL
6/1 4mm或WTW WTL 6/1 DB。
■ 隔板WTW WTL 6/1 4mm為了增
加了爬電距離滿足更大電壓需
求。
■ 在電流互感器的回路中，客戶
通常需要對零線端進行橫聯
以減少接線。魏德米勒可以
提供兩種橫聯方式，即WQV
6/...CT中央頂部橫聯和QB58
側聯梳的方式。
■ 當對WTL 6/5 EN STB用WQV
6/...CT進行橫聯時，測試插筒
STB14首先需要被取下，然后
直接安裝WQV 6/...CT。
■ 當對WT L 6 / 5 E N 用WQV
6/...CT進行橫聯時，可直接進
行安裝。
■ 測聯梳QB 58加ISPF QB58 SW
也可以應用于零線端的橫聯，
所使用的導線需要下降一個等
級。
■ 在安裝滑動聯絡組件之前，需
要取掉WTL 6/5 EN STB端子上
的STB 14。
■ 根據應用需要選擇相應路數的
WKS 2/...，魏德米勒可以提供
2路，3路，4路，5路和10路。
這里我們以n路來舉例說明。
■ 我們選擇WKS 2/n后，需要選
擇對應數量的支撐套筒n個VH
16來保證WKS 2/n和端子的導
電片能夠導通。
■ 另外，我們需要選擇x個BS 25
來作為無需測試的固定螺釘，
以及n-x個需要測試插孔的固定
螺釘STB 21.6/45 或者STB 35
IH/GE。
WAP WTL 6/1L
訂貨號: 1957710000
WKS 2/...
VH 16/5/3.5
SAK10-35
BS 25 IH/GE
SAKT1
STB 21.6/45 GE
STB 35 IH/GE
WQV 6/...CT
QB 58+ISPF QB58 SW
WTW WTL6/1 4mm
訂貨號: 1766900000
WTW WTL6/1 DB
訂貨號: 1068400000
短接滑塊的固定螺釘和帶測試插孔的固定螺釘的絕緣套同時可以提供其他顏色，
|
在線咨詢
