| 光伏組件熱循環試驗箱 |
 |
價格： 元(人民幣) | 產地：本地 |
| 最少起訂量：1 | 發貨地：本地至全國 | |
| 上架時間：2019-04-13 11:41:13 | 瀏覽量：600 | |
揚州高科環境試驗設備有限公司
 |
||
| 經營模式：其他 | 公司類型：生產加工 | |
| 所屬行業：機床試驗設備 | 主要客戶：全國 | |
 在線咨詢  |
||
| 聯系人:王先生 () | 手機:15862876991 |
電話: |
傳真: |
| 郵箱:454097652@qq.com | 地址:江蘇揚州高郵市江蘇揚州高郵市威高路17號 |
|

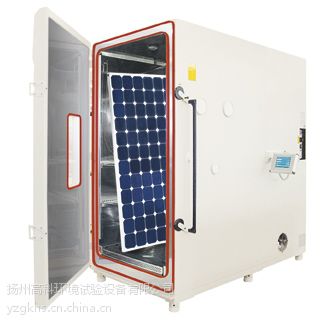

加工定制是 品牌gkhs高科環試 型號gdjs-028 類型溫濕度循環箱 外形尺寸d3700×w1600×h1700mm 展開 光伏組件熱循環試驗箱 點我去除廣告 1、產品名稱、型號： 光伏組件熱循環試驗箱/光伏組件溫濕度循環試驗箱/溫濕度循環試驗箱 gdjs-028 2、 試樣限制 本試驗設備禁止： 易燃、、易揮發性物質試樣的試驗或儲存 腐蝕性物質試樣的試驗或儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗或儲存 放射性物質試樣的試驗及儲存 劇毒物質試樣的試驗及儲存 試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存 3、標準 3.1、產品執行/滿足標準 本產品滿足gb/t19394.-2003試驗；gb/t9535.-1998試驗；gb/t6492-1986、gb/t6494、gb/t6497、sj/t2196；iec61345-1998；iec61646、iec61215等國家標準，以及其它相關標準的要求。嚴格按gb 10592-89《高低溫試驗箱技術條件》、gb10586-89《濕熱試驗箱技術條件》進行設計制造，同時符合iec61215-2005溫度，濕熱相應標準參數可進行各種高低溫濕熱交變環境試驗。 是主要用與光伏行業，及太陽能行業的必備測試設備，用于測試光伏組件，主要是單晶硅組件，地面用晶體硅光伏組件，地面用薄膜光伏組件等一系列的光伏組件進行高溫、低溫、交變濕熱度或恒定試驗的溫度環境變化后的參數及性能；或恒定濕熱試驗的溫度環境變化后的參數及性能。適用于學校，工廠，軍工，研位等單位。 4、規格 4.1、內箱尺寸：d2000mm×w1300mm×h1100mm 4.2、外箱尺寸：d3700mm×w1600mm×h1700mm 5、技術參數 5.1、溫度范圍：-45℃～100℃ 5.2、濕度范圍：30～98% rh（+30℃～+85℃） 5.3、溫度波動度：±0.5℃ 5.4、濕度波動度：±3% rh 5.5、溫度偏差：±2℃ 5.6、濕度偏差： 高濕：75%rh～98%rh，+2/-3% rh 低濕：30%rh～75%rh，5%rh 5.7、升溫速率：全程平均約2～3℃/min (空載) 5.8、降溫速率：全程平均約0.7～1℃/min (空載) 5.9、滿足循環曲線圖  5.10、調溫調濕方式：bthc平衡調溫調濕方式 5.11、電源：380v±10%，三相五線 5.12、功率：15kw 5.13、熱循環試驗： 光伏組件在風速不低于2m·s-1的試驗空間內，溫度在-40℃±2℃和85℃±2℃之間循環，濕——冷（凍）試驗：在室溫下將光伏組件放入環境試驗箱內，完成10次循環。和***低溫度應在所設定值的±2℃以內，室溫以上各種溫度下，相對濕度應保持在設定值的±5%r·h以內。 6、結構特征 6.1、試驗箱結構：前部為工作室，后部為機械室，右側為控制柜。 6.2、顏色：淺灰桔紋+天藍，分色設計，給人視覺差和鮮明效果。 6.3、構成材料： 外 殼：厚1.2 a3冷軋鋼板 內 膽：厚1.0 sus304鏡面板 隔熱層：玻璃棉 6.4、工作室：空氣調節柜+試驗容積部分 空氣調節柜： 進出風隔柵板、送風機、加熱器、蒸發器、加濕器、排水口 送風循環：上送風下回風 試驗容積部分： 干球溫度計、濕球溫度計（或濕度計）、濕球水槽（濕度計無）、 引線孔、擱板支柱、排水口 6.5、門：鉸鏈、門鎖把手、觀察窗、照明燈、門封膠條 觀察窗：中空鋼化導電膜玻璃、照明燈 門封膠條：雙層硅橡膠 6.6、工作室引線孔：工作室左側 6.7、機械室：制冷系統、排水管、排水口 6.8、控制柜：電控系統+加濕水路系統 電控系統：操作面板（控制儀表、操作按鈕開關）、控制系統線路板 加濕水路系統：加濕鍋爐、供水管路、水箱、排水閥 7、空氣調節系統 7.1結構組成：由進出風隔柵板、送風機、加熱器、蒸發器、加濕器、排水口組成。 7.2空氣調節方式：強制循環 7.3送風循環原理：上送風下回風 7.4原理示意圖：  8、加熱系統 8.1結構材料：瓷架式鎳鎘合金絲加熱器 8.2控制方式：脈沖占空比pid信號調整加熱功率 8.3外形影像圖：  9、加濕系統 9.1加濕方式：鍋爐蒸汽加濕 9.2鍋爐材料：不銹鋼 9.3供水方式：水箱給水，水泵提升。 9.4水箱位置：電控柜加濕水路系統部分 9.5水位控制：磁性液位開關水位傳感器和溢流式水杯 9.6水路管道材料： 硅橡膠 9.7外形影像圖：   鍋爐 水杯 10、制冷系統 10.1制冷方式：機械壓縮式制冷 10.2壓縮機：全封閉往復式 10.3冷凝器：空冷式 10.4蒸發器：翅片式換熱器 10.5節流裝置：毛細管和膨脹閥 10.6制冷劑：環保制冷劑 10.7機組減震：采用壓縮機底腳減震膠墊，以及管道安裝軟性固定。 10.8制冷管路：采用優質無氧銅管、充氮焊接。 10.9外形影像圖：  11、電氣控制系統 11.1、控制器： a、顯示屏：5.7″液晶觸摸屏 b、顯示解析度：0.01℃ c、菜單語言：中英文 d、運轉模式：程序運行、定值運行 e、控制方式：pid控制 f、輸入：pt100測溫傳感器 g、程序存儲量：120組、每組99段，可循環、可鏈接。 h、曲線顯示：采樣周期60s可記錄7天 i、控制器影像圖  j、曲線影像圖  k、報警影像圖  11.2 、定時功能： a、定時停止 b、預約啟動 c、可選終止?fàn)顟B(tài)（停止、冷啟、熱啟） 11.3 、累計時：運轉時間累計。內置鋰電（0～9999h可復位） 11.4 、通訊功能：rs-485或rs-232 11.5 、上位機監控：配上位機監控軟件。可通過上位機（用戶電腦）監視控制設備溫濕度，以及實現電子存盤和打印。 12、安全保護裝置 12.1、制冷系統： 壓縮機過熱 壓縮機過流 壓縮機超壓 冷凝風機過熱 12.2、試驗箱：可調式超溫保護 風機電機過熱 12.3、加濕系統：加熱管防干燒、缺水指示 12.4、其他：總電源相序和缺相保護 漏電保護 過載及短路保護 13、裝配品 13.1、觀察窗：導電膜發熱鋼化中空玻璃 有效視界w380×h400（mm） 13.2、箱內照明：節能型熒光燈220v 9w 1個安裝于觀察窗中。 13.3、引線孔：工作室左側，內徑φ50mm 1個。配套橡膠塞。   13.4、試樣架：不銹鋼（sus304）制。擱板式可自由推進和拉出。   13.5 電源線：標配3m 14、安裝要求 14.1、場地條件 地面平整，通風良好 設備周圍無強烈振動 設備周圍無強電磁場影響 設備周圍無易燃、易爆、腐蝕性物質和粉塵 設備周圍留有適當?shù)氖褂眉熬S護空間，如下圖所示：  14.2、環境條件： 溫度：5℃～35℃ 相對濕度：≤85% 氣壓：86～106kpa 14.3、供電條件： ac380v 三相四線+保護地線； 電壓允許波動范圍：ac（380±10%）v 頻率允許波動范圍：（50±0.5）hz 保護地線接地電阻小于4ω |
