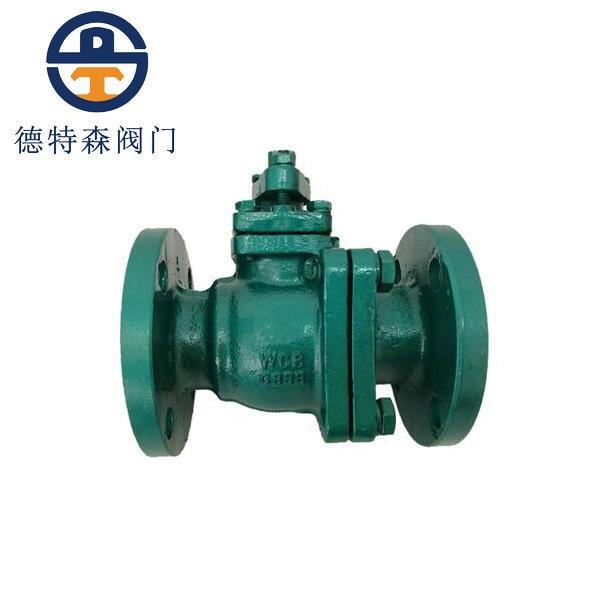

泉州襯氟球閥Q41F4-16C 泉州鋼襯球閥Q41F4-10C
|
泉州襯氟球閥Q41F4-16C 泉州鋼襯球閥Q41F4-10C
|
 |
價格：510
元(人民幣) |
產地：福建德特森閥門有限公司 |
|
最少起訂量：1臺 |
發貨地：福建德特森閥門廠 |
|
上架時間：2020-07-18 11:12:57 |
瀏覽量：180 |
福建德特森閥門廠
 |
|
經營模式：生產加工 |
公司類型：其他有限責任公司 |
|
所屬行業：混水閥 |
主要客戶：電動蝶閥-電動球閥-電動閘閥-電動截止閥-電動調節閥 |
 在線咨詢  |
聯系方式
|
聯系人:陳志杰
() |
手機:13365909991 |
電話: |
傳真: |
|
郵箱:110051528@qq.com |
地址:福建省廈門市同安區美溪道湖里工業園33號 |
詳細介紹
|
一、*產品概述
襯氟球閥屬手柄法蘭連接直通二片式浮動球球閥，內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙烯(F46)，具有可靠的耐腐蝕性和密封性，該產品使用 溫度能達到-85~150℃，廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果 最明顯。
二、*主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
Q41F4-Z
|
Q41F4-C
|
Q41F4-P
|
Q41F4-R
|
Q41F4-PL
|
Q41F4-RL
|
|
1
|
閥體、閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球體
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
閥座內襯材料
|
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
|
|
4
|
填料壓蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)聚四氟乙烯
|
|
6
|
螺栓
|
35
|
35
|
1Crl7Ni2
|
1Crl7Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
|
7
|
螺母
|
45
|
45
|
OCrl8Ni9
|
OCrl8Ni9
|
1Cr18Ni9
|
1Cr18Ni9
|
|
8
|
手柄
|
WCC
|
CF8
|
CF8M
|
CF3
|
CF3M
|
三、*主要執行標準表
|
設計和制造標準
|
GB/T12237
|
|
結構長度標準
|
GB 12221
|
|
法蘭尺寸標準
|
GB/T9113.1-26
|
|
壓力試驗
|
GB/T13927
|
|
檢驗試驗
|
JB/T9092-99
|
四、*主要外形尺寸表+重量
|
公稱通徑
(mm)
|
PN10(1.0MPa)尺寸(mm)
|
重量
|
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
H
|
(Kg)
|
|
DN15
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
80
|
2.5
|
|
DN20
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
90
|
3
|
|
DN25
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
100
|
4.5
|
|
DN32
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
110
|
5.7
|
|
DN40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
120
|
7
|
|
DN50
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
135
|
9 5
|
|
DN65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
145
|
15
|
|
DN80
|
250
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
185
|
19
|
|
DN100
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
195
|
33
|
|
DN125
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
210
|
58
|
|
DN150
|
360
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
450
|
93
|
|
DN200
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
490
|
155
|
|
DN250
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
550
|
210
|
|
DN300
|
610
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
600
|
220
|
|
DN350
|
686
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
675
|
245
|
|
DN400
|
762
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
780
|
260
|
|
公稱通徑
(mm)
|
PN16(1.6MPa)尺寸(mm)
|
重量
|
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
H
|
(Kg)
|
|
DN15
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
80
|
2 5
|
|
DN20
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
90
|
3
|
|
DN25
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
100
|
4.5
|
|
DN32
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
110
|
5.7
|
|
DN40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
120
|
7
|
|
DN50
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
135
|
9.5
|
|
DN65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
145
|
15
|
|
DN80
|
250
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
185
|
19
|
|
DN100
|
280
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
195
|
33
|
|
DN125
|
320
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
210
|
58
|
|
DN150
|
360
|
280
|
240
|
21O
|
3
|
28
|
8-φ23
|
450
|
93
|
|
DN200
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
490
|
155
|
|
DN250
|
533
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
550
|
210
|
|
DN300
|
610
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
600
|
220
|
|
DN350
|
686
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
675
|
245
|
|
DN400
|
762
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
780
|
260
|
|
|
