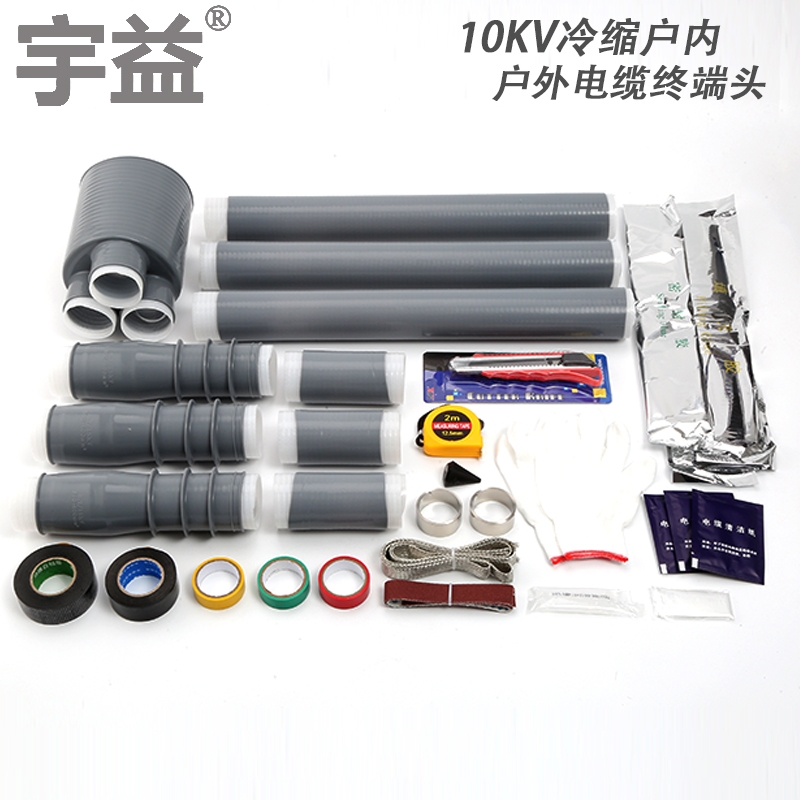

| 冷縮電纜終端頭都有哪些附件 |
 |
價格：45 元(人民幣) | 產地：浙江溫州市 |
| 最少起訂量：1套 | 發貨地：浙江溫州市 | |
| 上架時間：2022-03-03 11:49:46 | 瀏覽量：575 | |
浙江宇益電氣有限公司
 |
||
| 經營模式：生產加工 | 公司類型：其他有限責任公司 | |
| 所屬行業：低壓附件 | 主要客戶： | |
 在線咨詢  |
||
| 聯系人:潘小姐 (小姐) | 手機:13736993351 |
電話: |
傳真: |
| 郵箱:673180467@qq.com | 地址:柳市 |
 以下對lKv和35kv冷縮電纜終端頭和10kv冷縮電纜終端頭的結構、安裝工藝及注意事項作一簡介。 1．10kv三芯電纜冷縮電纜終端頭 (1)按制造廠提供的安裝說明書規定的尺寸剝?nèi)ル娎|外護層、鋼帶(若有鋼帶)、內護層及線芯問填料(鋼帶剝切長度主要由線芯允許彎曲半徑和規定的相間距離來確定 但需考慮與所提供的套在線芯上的冷縮護套管長度相適配)。 內護層留10mm，鋼帶留25mm。然后將電纜端部約50mm長一段外護層擦洗干凈。 (2)安裝接地線。在鋼帶以上約65mm處的線芯銅屏蔽上分別安裝接地銅環，并用恒力彈簧將接地編織銅線和三條銅帶一起固定在鋼帶上。 若要求鋼帶與線芯屏蔽分開接地，則應另取10mm2編織銅線用恒力彈簧固定在鋼帶上， 然后用絕緣帶繞包覆蓋，再將線芯屏蔽接地編織銅線與三根線芯接地銅帶連接引出。 注意：鋼帶接地線和線芯屏蔽接地線在終端頭內不可有電氣上的連通。為了防止水汽沿接地線進入電纜，在外護層上先用防水帶包2層，將接地線夾在中間，外面再包2層防水帶 (3)安裝冷收縮分支套。將冷收縮分支套置于線芯分叉處，先抽出下端內部塑料螺旋條，然后再抽出三個指管內部塑料螺旋條，在線芯分叉處收縮壓緊。 (4)安裝冷收縮護套管。將三根冷收縮護套管分別套在三根線芯上、下部覆蓋分支套指管15mm，抽出管內塑料螺旋條，在線芯銅屏蔽上收縮壓緊。 若為加長型戶內終端頭，則用同樣方法收縮第二根冷收縮護套管， 其下端與第一根搭接15mm。護套管末端到線芯末端長度應等于安裝說明書規定的尺寸。 (5)從護套管口向上留一段銅屏蔽(戶外終端頭留45mm，戶內終端頭留30mm)，其余剝?nèi)ァ?nbsp; 留下10mm半導電層，其余半導電層剝?nèi)ィ唇泳端子孔深加1omm剝?nèi)ゾ芯末端絕緣。 (6)從鋼屏蔽帶末端10mm處開始繞包半導電帶直到覆蓋電纜絕緣10mm，然后返回到銅屏蔽帶上，要求半導電帶與絕緣交界處平滑過渡(無明顯臺階)。 (7)壓接接線端子。 (8)安裝冷收縮絕緣件。先用清洗劑擦凈電纜絕緣及接線端于壓接處．并在包繞半導電帶及附近絕緣表面涂少許硅脂。套入冷收縮絕緣件到安裝說明書所規定的位置，抽出塑料螺旋條， 在電纜絕緣上收縮壓緊(若接線端子平板寬度大于冷收縮絕緣件內徑時，則應先安裝冷收縮絕緣件，然后壓接接線端子)。 (9)用絕緣橡膠帶包繞接線端子與線芯絕緣之間的間隙，外面再包繞耐漏痕帶。 (10)在三相線芯分支套指管外包繞相色標志帶。 |
