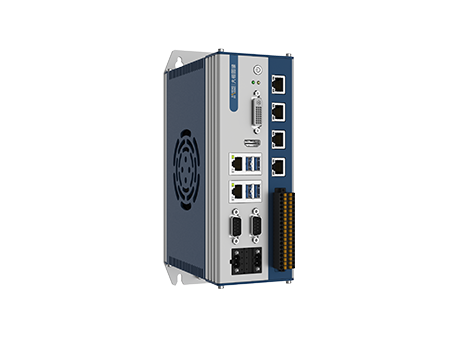

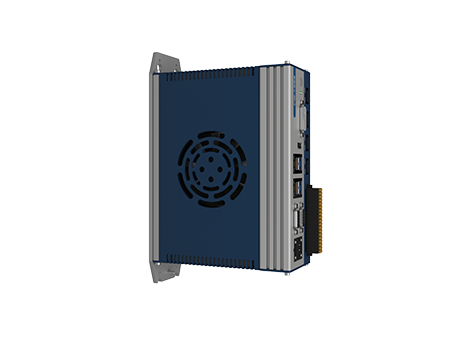

PALLAS B660

PALLAS B660是一款面向于自動化、機器視覺等行業的高性能書本式嵌入式智能視覺系統，集PoE技術、光源控制器、IO卡為一體，內置MERLIC軟件，是具有高計算能力、高實時性以及多功能性的智能視覺系統平臺。擴展功能板提供4個獨立的Intel i210-AT PoE千兆網口；4路光源PWM控制接口；4路光源外部觸發信號輸入；16路隔離DI/DO可供用戶進行功能自定義。廣泛應用于3C制造、制藥、包裝、機械檢測設備、模具監視器、機器人、運動控制、智慧交通等多種行業和領域。系統驅動請到下載中心進行下載。

• 產品特點
• 規格參數
• 資料下載

產品特點

• 高計算能力、高實時性、多功能性

• 獨立的CPU核心模塊

• 提供豐富的接口，可供用戶進行功能自定義

• 性能高、堅固性好、散熱性佳

• 內置MERLIC軟件

• 支持8代Intel^® Core? i5高性能CPU

• 內存：DDR4-2400MHz，8G

• 2 × Intel i210AT 10/100/1000Mbps網卡

• 4 × USB3.0，內置USB加密狗接口

• 2 × COM(DB-9)，光電隔離，支持RS-232/485模式選擇，RS485支持自動數據流向控制

• 支持DVI和HDMI顯示接口

• 板載miniPCIE插槽，可擴展Wi-Fi、3G/4G、CAN等功能

• 4 × Intel i210 PoE千兆網卡，15W

• 4 × 光源控制輸出

• 4 × 光源外部觸發輸入

• 8 × 隔離DI，8 × 隔離DO

• 支持DC12~24V電源輸入（使用光源控制時需DC24V），具有過流保護

• 書本式形態，壁掛式安裝，體積小巧（154.5×74.6×200mm）

• 全封閉結構，鋁型材內嵌風扇智能輔助散熱，無線纜設計，具有很強的抗電磁干擾能力

• 寬溫工作：-20 ~ 60℃

規格參數

型號	PALLAS B660
CPU	Intel® Core? 8代i5 Max.65W TDP
BIOS	AMI UEFI 64Mbit
插槽	2 × 260-pin SODIMM
DDR	DDR4-2400MHz，8GB
SSD	mSATA，128GB
IO接口	8 × DI NPN或PNP（跳選）；8 × DO單通道0.5A
USB	4 × USB3.0（兼容2.0，1.1），1 × USB2.0（內置，可安裝USB硬件狗）
COM	2 × COM（DB-9），支持RS-232/485模式選擇，光電隔離，RS485支持自動數據流向控制；具有ESD保護：接觸放電±6KV，空氣放電±8KV
LAN1	Intel I210-AT 10/100/1000Mbps controller
LAN2	Intel I210-AT 10/100/1000Mbps controller
DVI-D	最高支持1920 × 1080 @ 60Hz
HDMI	最高支持3840 × 2160 @ 60Hz
miniPCIe	1 × full size PCIe with SIM holder
PoE LAN	4 × Intel i210-AT PoE千兆網卡，單路最大功耗15W
PWM	4 × PWM光源輸出，單路驅動電流最大1A
外部觸發信號	4 × 外部硬觸發，有源或無源可選
看門狗	0~255級可編程設置
輸入電壓	DC12~24V ±10%，過流保護，使用光源控制器功能時必須為DC24V
功耗	額定值：30W，最大250W
尺寸（W×H×L）	154.5×74.6×200.4mm
工作溫度	-20℃~60℃
OS	Windows 10 IoT
