| 線陣檢測視覺實驗系統 |
 |
價格：18 元(人民幣) | 產地：本地 |
| 最少起訂量：1個 | 發貨地：本地至全國 | |
| 上架時間：2022-05-22 14:49:09 | 瀏覽量：33 | |
上海藍雅教育科技有限公司
 |
||
| 經營模式： | 公司類型： | |
| 所屬行業：綜合 | 主要客戶： | |
 在線咨詢  |
||
| 聯系人:張先生 (先生) | 手機:18001645394 |
電話: |
傳真: |
| 郵箱: | 地址: |
線陣檢測視覺實驗系統在機器視覺應用領域中，基于線陣相機的檢測應用已為大家所熟知。與面陣相機相比，線陣傳感器的垂直分辨率大幅減少，這使得超高掃描頻率與高水平分辨率成為了可能。同等水平分辨率的面陣相機將在成本與采集速度上遠遠遜色于線陣相機。因此對于一些大幅面、高精度且高速檢測的場合，線陣相機往往是最佳選擇。 但是，由于線陣相機的垂直分辨率較低，也帶來了垂直方向上無法自主成像的問題。只有物體沿相機傳感器的垂直方向與相機發生相對運動，才可得到物體的圖像。這一特殊性對線陣相機的方案設計提出了運動機械結構的要求。由大恒圖像提供的線陣檢測實驗系統恰恰為此類需求提供了一個仿真平臺，用戶可以通過該平臺仿真和模擬線陣檢測系統的整個搭建流程，無需到實際現場進行方案評估，節約了人力、物力和時間的成本。
產品特點
產品詳情
產品組成
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|

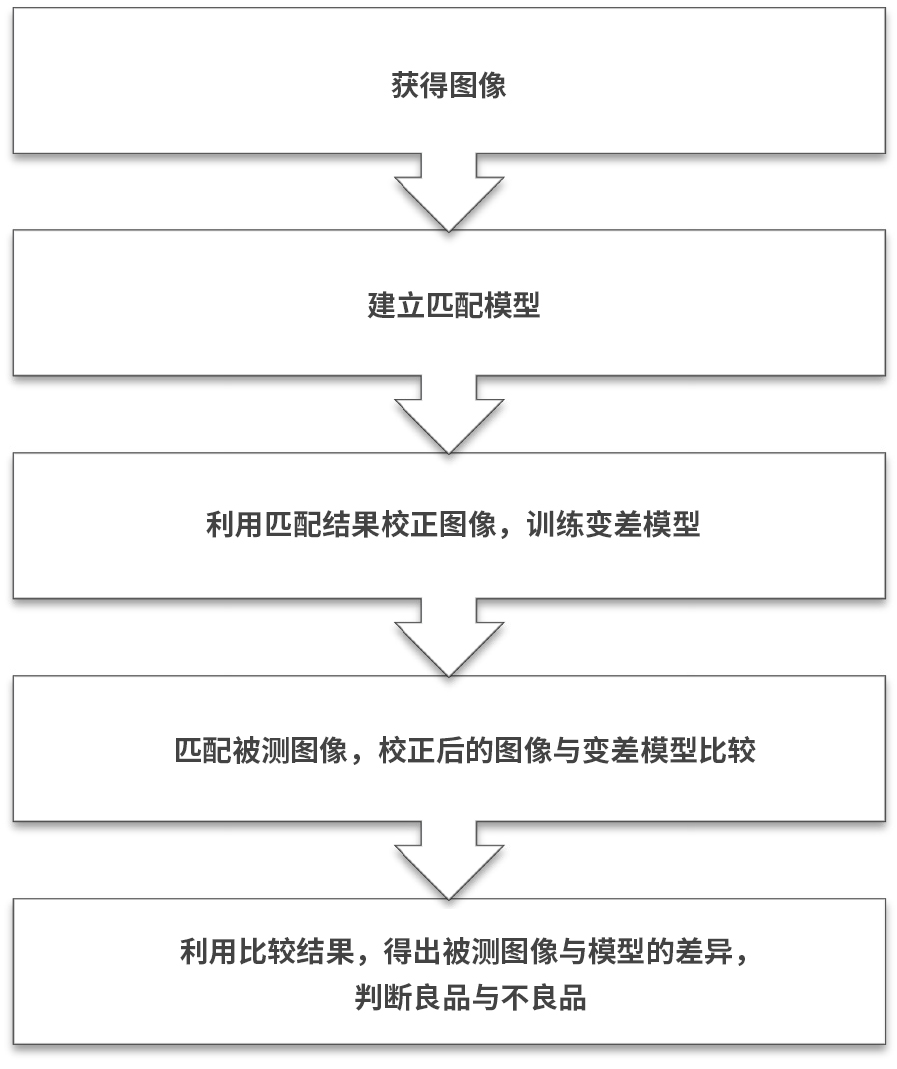

大恒圖像提供的機器視覺線陣印刷檢測教學實驗平臺演示的是線陣相機對印刷制品的采圖過程，并對線陣相機采集到的圖片進行圖像處理，檢測印刷制品的表面缺陷，布匹表面缺陷檢測，OCR識別。線陣相機每次采集的圖片為一行，經過多次拍攝累積多行最終輸出一幀圖片。在線陣相機循環采集的過程中，被拍攝的物體以一定的速度運動，保證相機不多采、不漏采，最終得到完整的圖片。

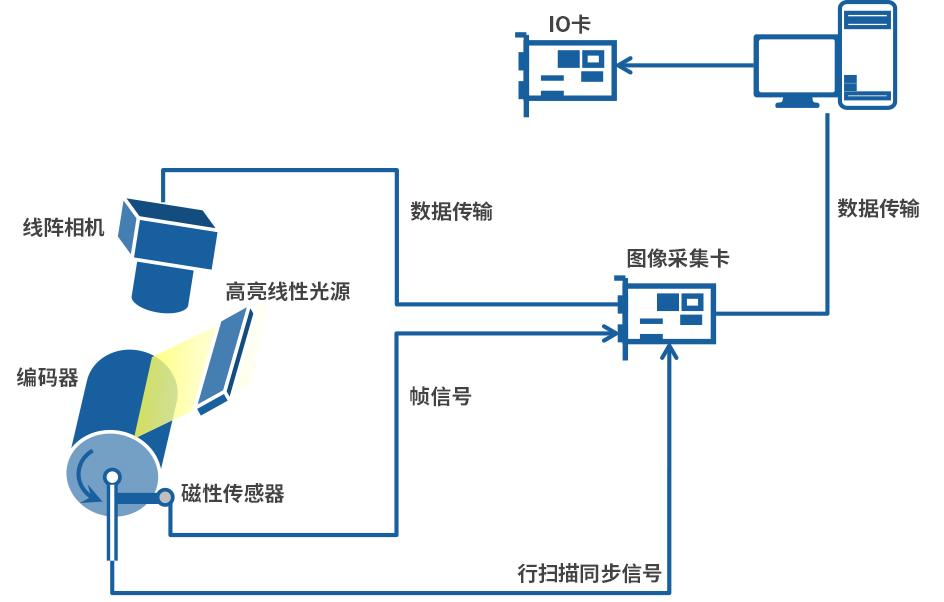

本產品能夠讓使用者對如何利用線陣相機進行采圖有一定程度的了解；其次，本產品是對實時印刷檢測的系統模擬，布匹表面缺陷檢測系統的模擬，所以能夠直觀的感受到視覺方法在實際生產中的應用；最重要是，該系統是一個完整的視覺系統，包括機器視覺系統硬件（工業線陣相機、鏡頭、高亮條形光源、霍爾開關傳感器等）和軟件（檢測演示系統軟件、HALCON 算法庫軟件等）

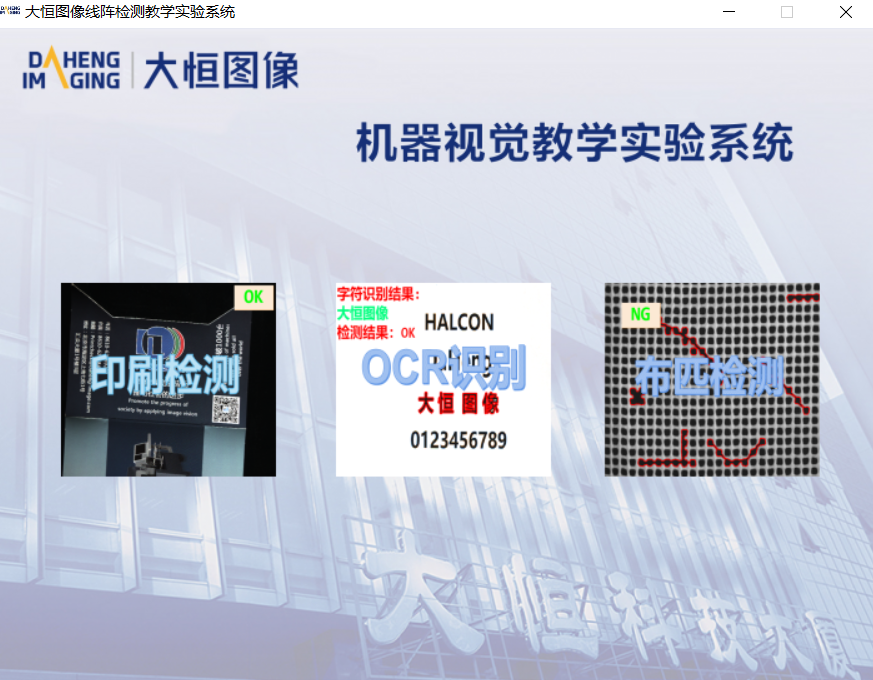

實驗系統所提供的所有實驗及其擴展功能均可在HALCON交互式的編程環境—HDevelop中實現。同時平臺提供了一個基于MFC的程序框架界面，學習者可以快速地把HDevelop的代碼導入到這個框架界面中，完成一個完整的應用工程。
|
|
|
項目 |
參數 |
項目 |
參數 |
|
滾筒平臺尺寸 |
600 mm × 400 mm × 200 mm |
工作溫度 |
-5℃ ~ 60℃ |
|
滾筒直徑 |
150 mm |
平臺自重 |
35 kg |
|
滾筒長度 |
300 mm |
整機外形 |
600 mm × 400 mm × 980 mm |
|
支架高度 |
900 mm |
線陣相機分辨率 |
4096 × 2 |
|
平臺材料 |
金屬 |
光譜 |
彩色 |
|
運動方式 |
圓周運動 |
相機接口 |
GigE Vision |
|
運動速度 |
0~500 r/min |
相機掃描最高速度 |
13 kHz |
|
重復運動精度 |
相機傳感器 |
CMOS |
|
|
跳動 |
±0.1 mm |
鏡頭焦距 |
50 mm |
|
觸發傳感器 |
內置旋轉編碼器 (2000脈沖/轉) |
檢測視場 |
260 mm |
|
中心最大負載 |
10 kg |
檢測分辨率 |
0.06 mm |
|
定制/選配 |
可定制支架高度，可選配其他分辨率線陣相機 |
||
