基于雙目視覺的六軸機械手物料分揀系統

工業4.0和中國制造2025是近幾年非常熱門的話題，而且國家也越來越重視這個發展領域，工業機器人結合機器視覺在工業流水線上進行智能自動化制造的應用在實際工廠生產線上是比較重要的核心技術，藥片、膠囊、包裝、食品、零件生產加工、汽車零部件加工等行業都是使用皮帶的形式進行物品的傳送和分揀，將多種機械手、工業相機以及生產線結合起來形成一條自動化制造加工流水線是工業現場的急迫需求，也是工業4.0中視覺的核心內容。

而在目前視覺行業主要使用2D相機加光源的方式，通過提取平面內信息的位置，然后引導機械手進行抓取定位，在一些汽車零部件和食品包裝行業，經常有一些被測物是在物料框中任意雜亂無序的擺放，用普通的方法無法有效地提取到被測物。為了解決這些問題，我們使用雙目立體視覺方案配合機械手進行檢測來解決這些問題。

• 產品特點
• 產品詳情

產品特點

關鍵核心技術

• 六軸機器人控制技術

• 手眼標定技術

• 雙目立體視覺技術

• 雙目相機與機器人標定技術

• 激光點提取技術

• 3D數據處理技術

• 圖像處理技術

系統組成

• 配套的實驗平臺及固定裝置

• 六軸機械手及機械手控制器

• 雙目立體視覺系統、

• HALCON算法開發軟件

• 視覺系統固定裝置

• 機器人手抓及氣動裝置

產品詳情

工作流程

在控制柜上安裝和配置六軸機器人，并固定雙目立體視覺定位系統，物料框中放置一些被測物，保證被夾取物放置在機器人和視覺系統工作范圍內，以便視覺定位后機械手進行定位； 雙目立體視覺系統和機械手之間進行手眼標定，得到雙目相機坐標與機械手基座之間的轉換關系； 雙目立體視覺相機通過自身標定后，得到與世界坐標系之間的關系等標定數據，通過算法可以提取物料框中被測物的3D數據； 根據上面得到的3D數據，用HALCON算法實現對數據的處理，提取物體的3D信息。 基于手眼標定的結果，定位被測物3D信息相對于機械手基座的3D 位姿，并以固有的通信方式告知機械手被測物體位置信息； 根據處理的結果，用機械手對物料框中的被測物進行分類抓取。

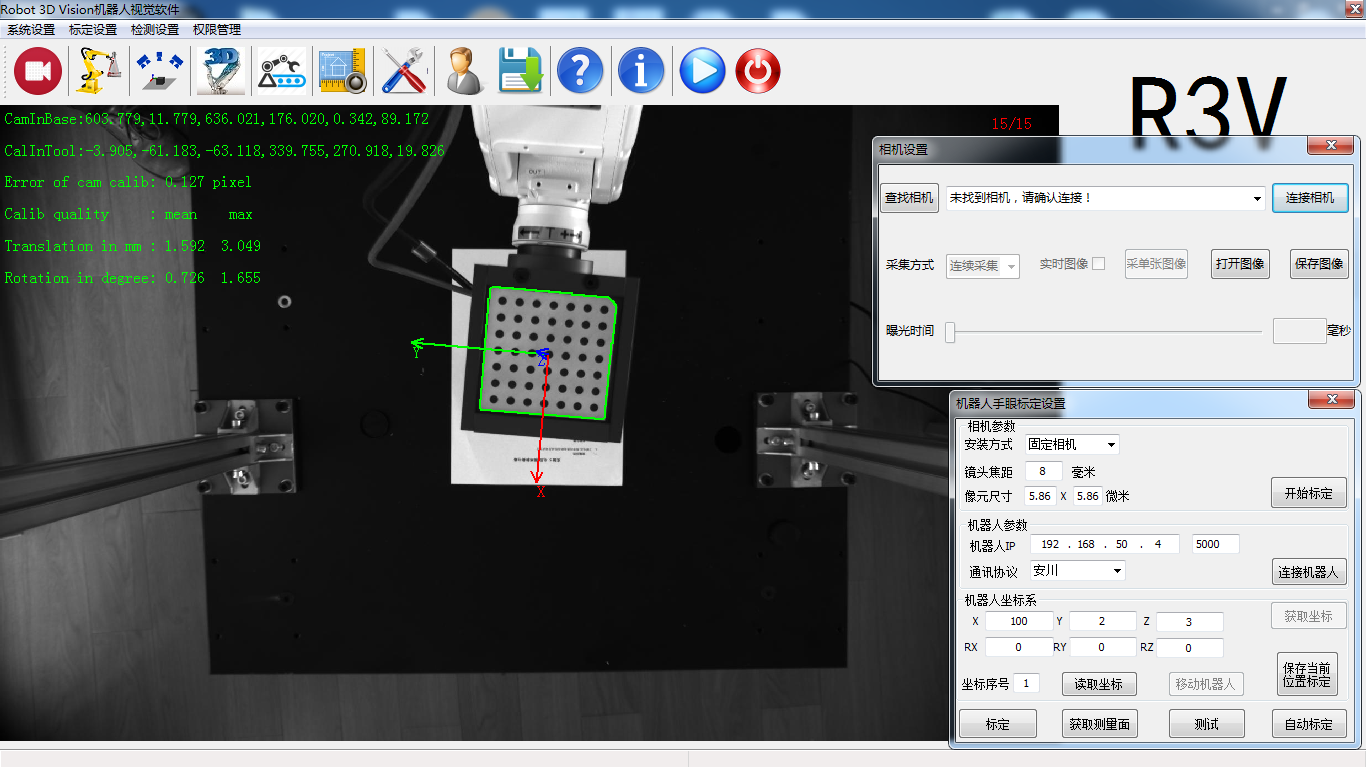

實驗軟件平臺

基于視覺的機械手實驗系統軟件集成了完整的視覺控制和參數修改功能、機械手運動控制功能、HALCON標定及算法等，提供的實驗算法及其擴展功能均可在 HALCON 交互式的編程環境 HDevelop 中實現。學習者可以通過軟件控制整個系統中各個組件的功能程序，更加深刻的理解和學習實際項目工程中如何實現各個組件之間的協調功能，以及深入理解機器視覺和機器人之間的手眼標定算法和運動控制功能。

規格參數

模塊	性能	參數
六軸柔性多關節機器人模塊	運動自由度	六軸
	安裝方式	臺面安裝
	最大運動范圍	P 點通過 J4/5/6 中心	600 mm
	手腕法蘭面	665 mm
	最大運動速度	第1關節	450 °/s
		第2關節	450 °/s
		第3關節	514 °/s
		第4關節	555 °/s
		第5關節	555 °/s
		第6關節	720 °/s
	本體重量	27 kg
	重復定位精度	±0.02 mm
	最大運動范圍	第1關節	±170 °
		第2關節	-160° ～ +65°
		第3關節	-51° ～ +225°
		第4關節	±200°
		第5關節	±135°
		第6關節	±360°
	負載	最大值	4 kg
	原點復位	無需原點
	用戶電路	9 針（D-Sub 模擬接口）
	適用適配器	RC700
機器視覺模塊	雙目立體視覺相機	1628（H）× 1236（V），CCD
	傳輸數據接口	USB3.0
	照明方式	環形光源
	軟件功能	定位、區分、測量等
	二次開發	支持多種開發語言
實驗平臺	尺寸	1200 mm × 800 mm × 500 mm
	圍欄尺寸	1500 mm × 900 mm × 700 mm
