女人脱了内裤高潮喷水30分钟,老熟妇仑乱一区二区视頻,欧美视频毛片在线播放,欧美老熟妇又粗又大

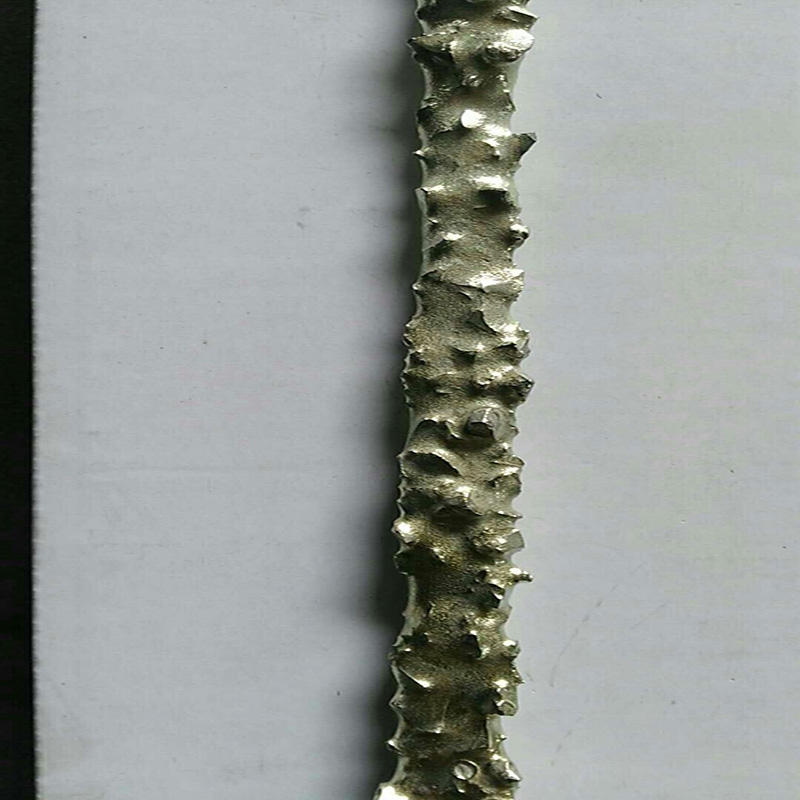

YD硬質合金復合焊條

說明：YD硬質合金復合焊條。采用火焰釬焊工藝，在工件表面熔覆碳化鎢顆粒。

用途：用于堆焊受強烈磨損及低沖擊類的工件表面。

焊前準備

1. 工具要求：氧乙炔火焰氣焊焊炬或專用釬焊焊炬；

2. 操作人員：焊接工需經過相關培訓；

3. 材料：硬質合金復合焊條，銅焊條（主要用來打底），釬劑（301氣焊劑）；

4. 焊前清潔：焊前必須對工件表面清理。去除油脂、銹蝕、硬化皮等污物；

   焊接過程

1. 在施工之前，務必用手輪磨床或拋光打磨焊接表面，使表面保持略粗糙。

2. 將釬劑（如氣焊劑301）均勻鋪灑到工件表面并預熱工件表面200~315℃；

3. 如需要打底，加熱銅焊條，在工具表面施加一層薄的釬料，厚度控制在1~1.5mm;

4. 加熱硬質合金復合焊條，調節火焰至中性焰或輕微碳化焰，加熱溫度控制在950~970℃，使焊棒熔化。焊接過程中，調整焊棒中碳化鎢塊，使碳化鎢塊在整個工件表面均勻分布，并應調整碳化鎢塊方向，使尖銳棱角面向堆焊層。

5. 填補缺陷，加熱銅焊條，填充碳化鎢顆粒間的間隙以及焊層邊緣處與工件間的間隙。

   焊后處理

   焊后保溫緩冷，清理焊劑并用鋼刷清理焊層表面，去除毛刺等。
