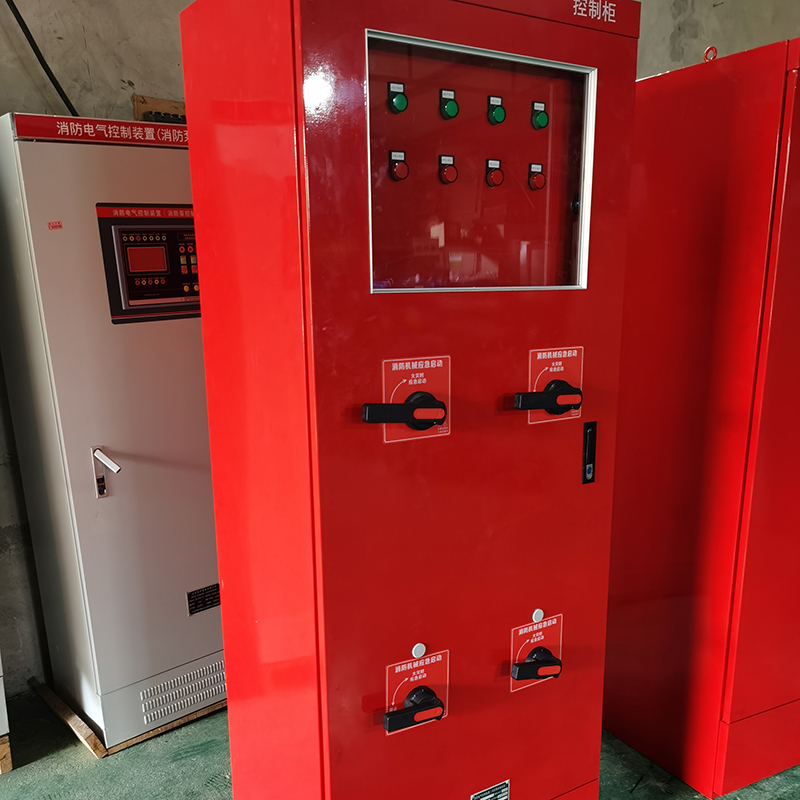

一、系統簡介
1、概述
消防泵專用控制設備是按照消防標準GBJ16-1987《建筑設計防火規范》以及GB5005-1995《高層民用建筑設計防火規范》設計和生產，專用于高低層工業、民用建筑消防、噴淋、水幕、消防管網增壓穩壓等給水泵的控制，可滿足用戶對15～160KW各種不同消防泵的控制。
消防泵控制設備需具有自動、手動和遠距離啟泵三種啟泵方式，遠距離啟泵包括消防控制中心啟泵以及消火箱按鈕啟泵。消防給水系統設置備用消防水泵，控制柜應具有主用泵故障時，備用泵自動投入功能。消防泵控制柜手動、自動控制方式，手動時由面板操作按鈕控制水泵啟停。
2、產品特點
1、消防泵控制設備采用控制器控制方式，手動控制優先，自動控制時消防信號自動起泵。設計靈活且可靠。
2.系統具有手動和自動功能。自動時，自動指示燈點亮，當消防信號到達，自動啟動一臺水泵；手動時，手動運行指示燈點亮，可手動啟停所要啟動的水泵。
3.系統具有故障切換功能。當一臺水泵出現過載時，另一臺水泵會投入運行，此時黃色故障指示燈點亮且故障聲警蜂鳴器報警。
4.系統具有遠程控制和信號反饋接口可連接至消防栓、消防中心等。消防栓或消防中心啟動DC24V消防信號時，消防栓控制柜會自動啟動消防栓泵運行。
5.系統具有缺相、錯相保護功能。當缺相、錯相信號到達時，水泵停止運行，故障聲警蜂鳴器報警。
6.系統可參與集中巡檢。系統給集中巡檢控制柜預留了所需信號的接線端子（包括系統接到集中巡檢控制柜的信號和來自集中巡檢控制柜的巡檢信號）。
3、操作面板
A區：液晶屏顯示區域
B區：LED指示燈區域
C區：按鍵操作區域
D區：聯動、故障聲警區
二、系統參數描述
1、參數默認值對照表
|
參數組 |
參數代碼 |
默認值 |
參數設置范圍 |
參數定義 |
|
P0組 應用宏 |
P01 |
001 |
000～999 |
系統解鎖密碼 |
|
P02 |
ON |
0FF=關閉，ON=開啟 |
聯動聲警 |
|
|
P03 |
ON |
0FF=關閉，ON=開啟 |
故障聲警 |
|
|
P04 |
ON |
0FF=關閉，ON=開啟 |
接觸器反饋 |
|
|
P05 |
ON |
0FF=關閉，ON=開啟 |
合閘監測 |
|
|
P06 |
ON |
0FF=關閉，ON=開啟 |
缺水保護 |
|
|
P07 |
3 |
1～30s |
缺水保護時間 |
|
|
P1組 系統控制 |
P11 |
0 |
0=手動，1=自動 |
系統上電后默認模式 |
|
P12 |
3 |
1=直接啟動，2=軟啟動，3=星三角，4=自耦 |
啟動方式 |
|
|
P13 |
7 |
1～60s |
啟動時間 |
|
|
P14 |
6 |
1～60s |
啟動避讓時間 |
|
|
P15 |
0.05 |
0.03～1.00s |
轉換延時時間 |
|
|
P16 |
3 |
1～30s |
故障換泵時間 |
|
|
P17 |
0 |
0～120s |
信號延時啟動時間 |
|
|
P18 |
2 |
1=單路強啟，2=雙路強啟 |
缺水保護時間 |
|
|
P2組 電流參數 |
P21 |
A型：50 B型：100 |
A型：10～200A B型：80～400A |
電流額定值 |
|
P22 |
5 |
0～6 |
互感器變比（預留） |
|
|
P23 |
130% |
OFF～120～200% |
過流保護百分比 |
|
|
P24 |
5 |
1～120s |
過流保護時間 |
|
|
P25 |
50% |
OFF～1～99% |
三相電流不平衡百分比 |
|
|
P26 |
OFF |
OFF～1～99% |
欠載電流百分比 |
|
|
P3組 電壓參數 |
P31 |
OFF |
420～460～OFF |
過壓保護值 |
|
P32 |
3 |
1～30s |
過壓保護延時 |
|
|
P33 |
OFF |
OFF～260～360 |
欠壓保護值 |
|
|
P34 |
5 |
1～30s |
欠壓保護延時 |
2、管理權限密碼設置：

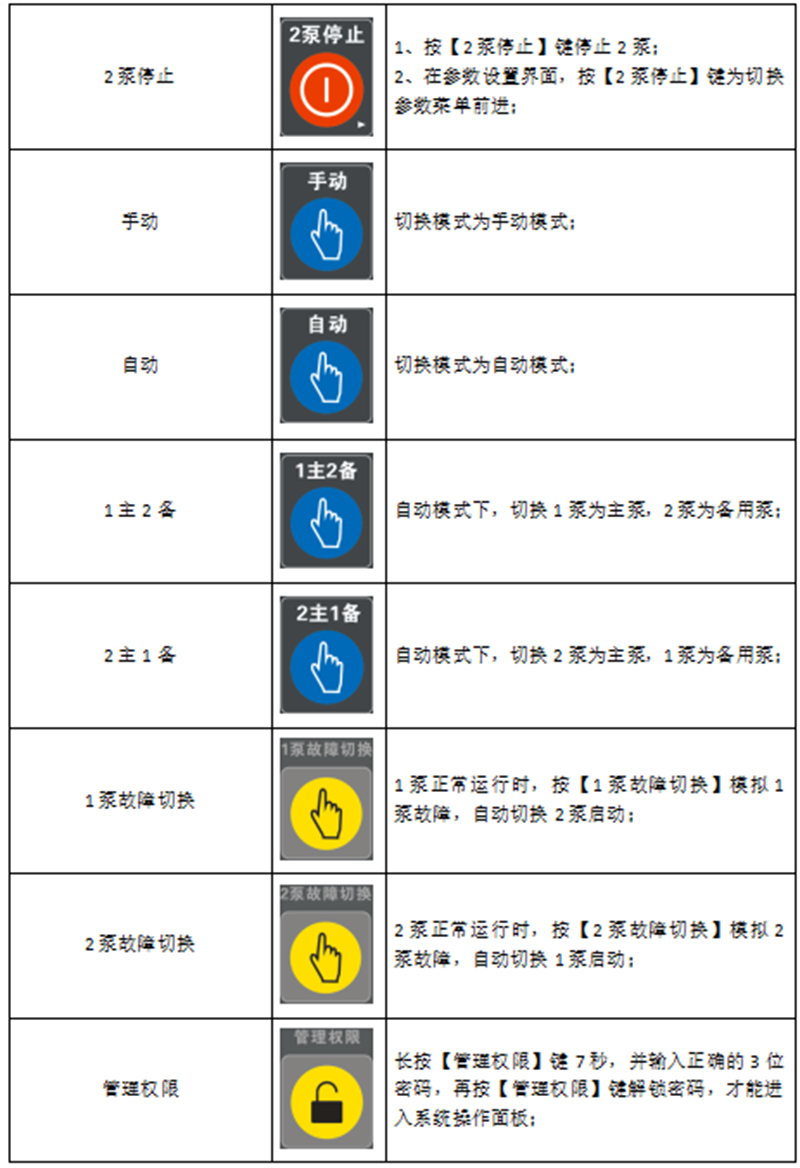

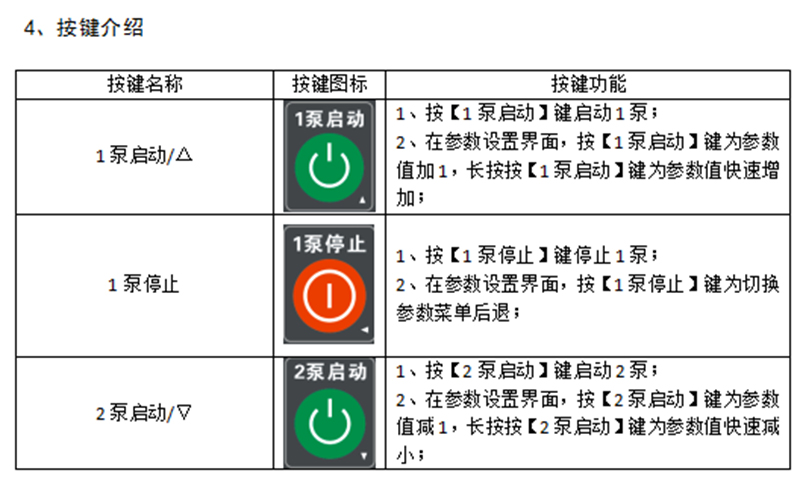

本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備操作控制，控制面板上設有專門的【管理權限】按鍵和密碼顯示窗口，當顯示《- - -》時代表控制系統已鎖住，通過按住【管理權限】鍵5s，窗口回閃爍顯示《0 0 0》，代表可進行輸入權限密碼（初始密碼001），通過【1泵啟動/△】鍵【2泵啟動/▽】輸入正確密碼后，按一下【管理權限】，顯示《r u n》代表系統已解除權限，可進行對設備操作及控制。
3、參數進入方法：
在管理權限解除的情況下，通過按住【1泵停止】鍵3秒方可進入主菜單，此時液晶屏第一行顯示參數代碼《P 0 1》，第二行顯示參數值。
4、參數設置方法：
進入參數設置菜單后，可通過以下方式進行參數操作：
a、切換參數代碼：通過按【1泵停止】后退切換菜單和【2泵停止】鍵前進切換菜單；
b、參數值修改：通過按【1泵啟動/△】鍵為參數值加1，長按按【1泵啟動/△】鍵為參數值快速增加；按【2泵啟動/▽】鍵為參數值減1，長按按【2泵啟動/▽】鍵為參數值快速減小；
c、參數值保存并退出菜單：設置完所有的參數，按【管理權限】鍵退出參數設置菜單，并永久保存所有設置的參數。
5、完整參數描述：
Group P0組： 控制模式
1、 P01參數：權限密碼·······
該參數定義：管理權限解鎖密碼。（出廠默認選擇為“001”）
可設置范圍：000～999
2、 P02參數：聯動聲警·······
該參數定義：允許開啟或關閉聯動報警器的聲音。（出廠默認選擇為“ON”）
ON = 開啟
OFF = 關閉
3、 P03參數：故障聲警·······
該參數定義：允許開啟或關閉故障報警器的聲音。（出廠默認選擇為“ON”）
ON = 開啟
OFF = 關閉
4、 P04參數：接觸器反饋·······
該參數定義：防止接觸器出現主觸點粘住或線圈不工作，造成主回路短路或水泵不啟動或不運行，采用接觸器的常開觸點連鎖，具體接線方法參照接線原理圖。（出廠默認選擇為 “ON ”）
ON = 開啟
OFF = 關閉
5、 P05參數：合閘監測·······
該參數定義：當現場可能需要先對控制柜進行空載測試，將此參數關閉，可通過關閉斷路器來進行操作。此參數打開時，將判斷斷路器是否合閘（出廠默認選擇為 “ON” ）
ON = 開啟
OFF = 關閉
6、 P06參數：缺水保護·······
該參數定義：打開或關閉缺水保護功能。（出廠默認選擇為“ON”）
ON = 開啟
OFF = 關閉
7、 P07參數：缺水保護時間·······
該參數定義：缺水信號延時保護動作，防止水面震蕩產生誤動作。（出廠默認選擇為“3”）
可設置范圍：1～30，單位為：秒
Group P1組： 系統控制
8、 P11參數：上電時手動/自動選擇·······
該參數定義：上電時手動/自動默認選擇。（出廠默認選擇為“0”）
0 = 手動
1 = 自動
9、 P12參數：啟動方式·······
該參數定義：水泵的啟動方式。（出廠默認選擇為“3”）
1 = 直接啟動 2 = 軟啟動 3 = 星三角降壓啟動 4 = 自耦降壓啟動
10、P13參數：啟動時間·······
該參數定義：降壓啟動方式水泵啟動的時間，根據功率的大小而設置。P12 = 1與P12 = 2無效。（出廠默認選擇為“7”）
可設置范圍：1～60，單位為：秒
11、P14參數：啟動避讓時間·······
該參數定義：由于水泵在剛啟動的時候電流將遠遠大于保護電流的值，因此需要設置此參數來避讓啟動時大電流的保護，根據不同功率的水泵設置不同。（出廠默認選擇為“6”）
可設置范圍：1～60，單位為：秒
12、P15參數：轉換延時·······
該參數定義：水泵在降壓啟動完畢轉換到全壓運行的時間，（出廠默認選擇為“0.05” ）
可設置范圍： 0.03～1.00。單位為：秒（上下調節值為0.01s）
13、P16參數：故障換泵時間·······
該參數定義：水泵在啟動或運行時出現故障投入備用泵的時間，P12 = 2時建議設長點（出廠默認選擇為“3”）
可設置范圍：1～30，單位為：秒
14、P17參數：信號延時啟動·······
該參數定義：自動狀態下遠程信號延遲啟動，此功能主要用于消防低頻巡檢柜配合使用，設置延時啟動可以與低頻巡檢柜聯鎖（出廠默認為“0”）
可設置范圍：0～120，單位為：秒（“0”表示信號立即啟動）
15、P16參數：強制啟動回路·······
該參數定義：強制啟動控制回路數。（出廠默認選擇為“2”）
1 = 單路強制啟動
2 = 雙路強制啟動
Group P2組： 電流參數
沈陽消防研究所檢測負載電流對照表
|
額定功率 |
額定電流（A） |
過流115% 不保護 |
過流150% 保護 |
出廠默認 130%保護值 |
互感器選擇 |
|
7.5KW |
11.4 |
13.1 |
17.1 |
14.8 |
S715-200電流互感器 |
|
11KW |
16.7 |
19.2 |
25.0 |
21.7 |
|
|
15KW |
22.8 |
26.2 |
34.2 |
29.6 |
|
|
18.5KW |
28.2 |
32.4 |
42.3 |
36.7 |
|
|
22KW |
33.5 |
38.5 |
50.2 |
43.5 |
|
|
30KW |
45.6 |
52.4 |
68.4 |
59.2 |
S715-200電流互感器 |
|
37KW |
56.3 |
64.7 |
84.4 |
73.2 |
|
|
45KW |
68.5 |
78.8 |
102.7 |
89.0 |
|
|
55KW |
83.7 |
96.2 |
125.5 |
108.8 |
|
|
75KW |
114 |
131.1 |
171.0 |
148.2 |
|
|
90KW |
137 |
157.5 |
205.5 |
178.1 |
S715-400電流互感器 |
|
110KW |
167 |
192.0 |
250.5 |
217.1 |
|
|
132KW |
201 |
231.1 |
301.5 |
261.3 |
|
|
160KW |
243 |
279.4 |
364.5 |
316.0 |
16、P21參數：電流額定值·······
該參數定義：電機額定電流值。（出廠默認選擇為“50”或“100”）
可設置范圍：A型：10 ～ 200（75kw及以下電機）
B型：80 ～ 400（90kw及以上電機） 單位為：A
17、P22 參數：互感器電流比·······
該參數定義：外配電流互感器規格。（出廠默認選擇為“5”，該功能預留）
可設置范圍：0=100/5A、1=150/5A、2=200/5A、3=250/5A、4=300/5A、5=400/5A、6=500/5A 單位為：/5A
18、P23 參數：過流保護百分比·······
該參數定義：水泵過流為額定電流的百分比保護設定值。（出廠默認選擇為“130”）
可設置范圍：OFF～120～200，單位：%
19、P24 參數：過流保護時間·······
該參數定義：水泵過流保護延時時間。（出廠默認選擇為“5”）
可設置范圍：1～120，單位為：秒
20、P25 參數：三相不平衡百分比·······
該參數定義：任意兩相相差大于此百分比時為三相不平衡故障。（出廠默認選擇為“50”）
可設置范圍：OFF～1～90 選擇OFF為關閉三相不平衡保護功能。單位：%
21、P26 參數：欠載電流百分比·······
該參數定義：當電流低于額定電流的此倍數時為欠載故障。（出廠默認選擇為“OFF”）
可設置范圍：OFF～1～99 選擇OFF為關閉欠載保護功能。 單位：%
Group P3組： 電壓參數
22、P31參數：過壓保護值·······
該參數定義：監測過電壓保護。（出廠默認選擇為“OFF”）
可設置范圍：420 ～ 460 ～ OFF 選擇OFF為關閉過電壓保護功能。單位為：V
23、P32 參數：過壓保護時間·······
該參數定義：過壓保護延時時間。（出廠默認選擇為“3”）
可設置范圍：1～30，單位為：秒
24、P33參數：欠壓保護值·······
該參數定義：監測欠電壓保護。（出廠默認選擇為“OFF”）
可設置范圍：OFF ～ 260 ～ 360 選擇OFF為關閉欠電壓保護功能。 單位為：V
25、P34 參數：欠壓保護時間·······
該參數定義：欠壓保護延時時間。（出廠默認選擇為“5”）
可設置范圍：1～30，單位為：秒
三、顯示信息及接線端口描述
1、顯示信息描述
（1）液晶屏顯示內容如下：
【電壓】 工作時顯示監測電壓值；設定參數時顯示菜單序號，如“P01”；
【A相】 工作時顯示水泵A相工作電流值；設定參數時顯示參數值；
【B相】 工作時顯示水泵B相工作電流值；
【C相】 工作時顯示水泵C相工作電流值；
【權限密碼】 顯示“- - -”表示系統已鎖，顯示“0 0 0”數字閃爍表示要輸入正確密碼，顯示“r u n”表示系統已解鎖；
【1泵】【2泵】 表示當前工作的泵序號；
【整定電流】 表示設定的電機額定電流值；
【20%】【40%】等表示實際工作電流是額定電流的倍率檔位；
【斷相】 字符點亮時：說明水泵處于缺相故障狀態；
【不平衡】字符點亮時：說明水泵處于不平衡故障狀態；
【過載】 字符點亮時：說明水泵處于過載故障狀態；
【過壓】 字符點亮時：說明水泵處于電源過壓故障狀態；
【欠壓】 字符點亮時：說明水泵處于電源欠壓故障狀態；
【欠載】 字符點亮時：說明水泵處于欠載故障狀態；
【斷路器】字符點亮時：說明水泵處于斷路器未合閘故障狀態；
【接觸器】字符點亮時：說明水泵處于接觸器未連鎖故障狀態；
（2） LED指示燈指示：
【電源指示】點亮時： 控制器通電，指示燈即點亮；
【電源故障】點亮時： 電源電壓有故障；
【聯動指示】點亮時： 表示有遠程聯動信號；
【受控設備運行】點亮時： 表示受控設備正在工作；
【1泵故障】點亮時： 表示1泵處于故障狀態；
【2泵故障】點亮時： 表示2泵處于故障狀態；
【1泵啟動】點亮時： 表示1泵處于運行狀態；
【2泵啟動】點亮時： 表示2泵處于運行狀態；
【手動運行】點亮時： 表示系統處于手動模式；
【自動運行】點亮時： 表示系統處于自動模式；
【1主2備】點亮時： 表示系統處于自動模式1泵主用2泵備用模式；
【2主1備】點亮時： 表示系統處于自動模式2泵主用1泵備用模式；
2、接線端口描述
（1）、X0端口介紹：共10個接線口（具體接線方式參考接線原理圖）
u 1#、2#端口：接三相電其中兩相，
1#、2#端口作為檢測三相電電壓輸入端口；
u 3#端口：此端口閑置；
u 4#端口：接開關電源24V正極；
u 5#端口：接開關電源24V負極；
4#、5#端口作為控制器電源輸入端口，正負極不能接反；
u 6#端口：PE端口，接地線；
u 7#端口：接電流互感器底座上的Ia 端口；
u 8#端口：接電流互感器底座上的Ib 端口；
u 9#端口：接電流互感器底座上的Ic 端口；
u 10#端口：接電流互感器底座上的Com 端口；
7#、8#、9#、10#端口作為檢測水泵電機工作電流的信號輸入接口；
（2）、X1端口介紹：共14個接線口（具體接線方式參考接線原理圖）
? 1#端口：1泵斷路器反饋，為1泵斷路器開路保護信號輸入端，通過設置P05參數可以選擇開啟或關閉斷路器開路保護，信號輸入需要通過中間繼電器控制，中間繼電器線圈兩端分別接斷路器輸出端火線和零線，常開觸點另一端接X0端口的4#端子；
? 2#端口：2泵斷路器反饋，為2泵斷路器開路保護信號輸入端，通過設置P05參數可以選擇開啟或關閉斷路器開路保護，信號輸入需要通過中間繼電器控制，中間繼電器線圈兩端分別接斷路器輸出端火線和零線，常開觸點另一端接X0端口的4#端子；
? 3#端口：為消火栓信號輸入端口；
? 4#端口：為壓力下限信號輸入端口；
? 5#端口：為壓力上限信號輸入端口；
? 6#端口：為1泵強制啟動信號輸入端；
? 7#端口：為2泵強制啟動信號輸入端；
? 8#、9#端口：為消防模塊信號專用口，為電壓型信號端，支持DC24V、AC24V，直流電壓信號不分正負極，信號工作電流不得低于30mA，此兩端口得電啟泵，失電停泵；
? 10#端口：為水流開關信號輸入端；
? 11#端口：為缺水保護信號輸入端；
? 12#端口：為電源故障信號輸入端，接過欠壓斷相相序繼電器常開觸點；
? 13#端口：1泵接觸器反饋，此端口為1泵接觸器連鎖信號輸入端，防止接觸器出現主觸點黏住或線圈不工作，造成主回路短路或水泵不啟動不運行，采用接觸器的常開觸點連鎖，另一端連接 X0端口的4#端子，此功能可通過P04參數來選擇開啟或關閉；
? 14#端口：2泵接觸器反饋，此端口為2泵接觸器連鎖信號輸入端，防止接觸器出現主觸點黏住或線圈不工作，造成主回路短路或水泵不啟動不運行，采用接觸器的常開觸點連鎖，另一端連接 X0端口的4#端子，此功能可通過P04參數來選擇開啟或關閉；
1#～7#和10#～14#端口輸入信號公共端為控制器電源DC24V正極；
（3）、X2端口介紹：共16個接線口（具體接線方式參考接線原理圖）
? 1#端口：為消防指示燈信號，內部繼電器觸點容量為10A，無源常開觸點，此端口內部連接DC24V負極，消防指示燈另一端應接X0端口的4#端子；
? 2#端口：為3#、4#、5#、6#、7#輸出反饋信號公共端；
? 3#端口：為手動反饋信號，內部繼電器觸點容量為10A，無源常開觸點；
? 4#端口：為自動反饋信號，內部繼電器觸點容量為10A，無源常開觸點；
? 5#端口：為1#泵故障反饋信號，內部繼電器觸點容量為10A，無源常開觸點；
? 6#端口：為2#泵故障反饋信號，內部繼電器觸點容量為10A，無源常開觸點；
? 7#端口：為運行反饋信號，內部繼電器觸點容量為10A，無源常開觸點；
? 8#、9#端口：為巡檢柜聯鎖反饋信號，內部繼電器觸點容量為10A，無源常開觸點；
? 10#、11#、12#端口：為1泵接觸器驅動信號輸出端，內部的繼電器觸點容量為10A，此3個端口輸出為火線，外部接觸器的線圈另外一端應接零線，根據P12參數設置的不同，其接線方式也不同；
? 13#、14#、15#端口：為2泵接觸器驅動信號輸出端，內部的繼電器觸點容量為10A，此3個端口輸出為火線，外部接觸器的線圈另外一端應接零線，根據P12參數設置的不同，其接線方式也不同；
? 16#端口：為接觸器驅動信號公共輸入端（火線）；
