該電纜適合沿傳送帶（也用于可替換單元）和材料處理設備（還可在電纜吊桿上連續移動或用來連接上下車廂）敷設，也可用于連接潛水泵單元。
標準
VDE 0250 Part 813

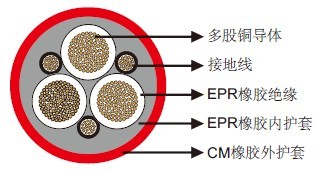

結構
導體：DIN VDE 0295標準class 5柔軟多股銅導體。
內導體層：半導層。
絕緣：EPR。
外導體層：半導層。
接地線：分為3根分布于外層間隙。
內護套：EPR。
外護套：CM。
TSCGEWOEU4.jpg "(N)TSCGEWOEU不帶光纖的中壓固定安裝礦用電纜")
尺寸和重量
3.6/6kV
|
芯數×標稱截面積
|
最小外徑
|
最大外徑
|
標稱重量
|
|
NO. ×MM?
|
MM
|
MM
|
KG/KM
|
|
3×25+3×25/3
|
36.7
|
39.7
|
2320
|
|
3×25+3×50/3
|
40.6
|
43.6
|
2860
|
|
3×35+3×25/3
|
40.5
|
43.5
|
2860
|
|
3×35+3×50/3
|
42.3
|
45.3
|
3220
|
|
3×50+3×25/3
|
43.8
|
46.8
|
3500
|
|
3×50+3×50/3
|
43.8
|
46.8
|
3650
|
|
3×70+3×35/3
|
47.0
|
50.0
|
4360
|
|
3×70+3×50/3
|
49.7
|
53.7
|
5010
|
|
3×95+3×50/3
|
52.2
|
56.2
|
5550
|
|
3×120+3×70/3
|
55.9
|
59.9
|
6690
|
|
3×150+3×70/3
|
61.0
|
65.0
|
8030
|
|
3×185+3×95/3
|
64.0
|
68.0
|
9320
|
|
3×240+3×120/3
|
72.1
|
76.1
|
11960
|
|
3×300+3×150/3
|
77.3
|
81.3
|
14260
|
6/10 kV
|
芯數×標稱截面積
|
最小外徑
|
最大外徑
|
標稱重量
|
|
NO. ×MM?
|
MM
|
MM
|
KG/KM
|
|
3×25+3×25/3
|
39.0
|
42.0
|
2520
|
|
3×25+3×50/3
|
41.4
|
44.4
|
2930
|
|
3×35+3×25/3
|
41.8
|
44.8
|
2980
|
|
3×35+3×50/3
|
43.6
|
46.6
|
3350
|
|
3×50+3×25/3
|
45.1
|
48.1
|
3640
|
|
3×50+3×50/3
|
45.1
|
48.1
|
3780
|
|
3×70+3×35/3
|
48.3
|
51.3
|
4500
|
|
3×70+3×50/3
|
48.3
|
51.3
|
4730
|
|
3×95+3×50/3
|
53.5
|
57.5
|
5710
|
|
3×120+3×70/3
|
57.2
|
61.2
|
6860
|
|
3×150+3×70/3
|
62.3
|
66.3
|
8210
|
|
3×185+3×95/3
|
65.3
|
69.3
|
9510
|
|
3×240+3×120/3
|
73.4
|
77.4
|
12170
|
|
3×300+3×150/3
|
78.6
|
82.6
|
14500
|
8.7/15 kV
|
芯數×標稱截面積
|
最小外徑
|
最大外徑
|
標稱重量
|
|
NO. ×MM?
|
MM
|
MM
|
KG/KM
|
|
3×25+3×25/3
|
42.5
|
45.5
|
2850
|
|
3×25+3×50/3
|
44.2
|
47.2
|
3210
|
|
3×35+3×25/3
|
45.3
|
48.3
|
3340
|
|
3×35+3×50/3
|
45.3
|
48.3
|
3480
|
|
3×50+3×25/3
|
49.4
|
53.4
|
4180
|
|
3×50+3×50/3
|
49.4
|
53.4
|
4320
|
|
3×70+3×35/3
|
52.7
|
56.7
|
5090
|
|
3×70+3×50/3
|
52.7
|
56.7
|
5310
|
|
3×95+3×50/3
|
57.0
|
61.0
|
6160
|
|
3×120+3×70/3
|
62.1
|
66.1
|
7550
|
|
3×150+3×70/3
|
65.7
|
69.7
|
8710
|
|
3×185+3×95/3
|
68.7
|
72.7
|
10020
|
|
3×240+3×120/3
|
76.8
|
80.8
|
12750
|
|
3×300+3×150/3
|
82.0
|
86.0
|
15110
|
12/20 kV
|
芯數×標稱截面積
|
最小外徑
|
最大外徑
|
標稱重量
|
|
NO. ×MM?
|
MM
|
MM
|
KG/KM
|
|
3×25+3×25/3
|
45.5
|
48.5
|
3150
|
|
3×25+3×50/3
|
45.5
|
48.5
|
3300
|
|
3×35+3×25/3
|
48.3
|
51.3
|
3660
|
|
3×35+3×50/3
|
48.3
|
51.3
|
3800
|
|
3×50+3×25/3
|
52.5
|
56.5
|
4540
|
|
3×50+3×50/3
|
52.5
|
56.5
|
4680
|
|
3×70+3×35/3
|
55.7
|
59.7
|
5460
|
|
3×70+3×50/3
|
55.7
|
59.7
|
5690
|
|
3×95+3×50/3
|
61.4
|
65.4
|
6770
|
|
3×120+3×70/3
|
65.1
|
69.1
|
7980
|
|
3×150+3×70/3
|
68.7
|
72.7
|
9170
|
|
3×185+3×95/3
|
73.2
|
77.2
|
10780
|
|
3×240+3×120/3
|
79.8
|
83.8
|
13280
|
|
3×300+3×150/3
|
86.3
|
91.3
|
16070
|
14/25 kV
|
芯數×標稱截面積
|
最小外徑
|
最大外徑
|
標稱重量
|
|
NO. ×MM?
|
MM
|
MM
|
KG/KM
|
|
3×25+3×25/3
|
50.3
|
54.3
|
3750
|
|
3×25+3×50/3
|
50.3
|
54.3
|
3900
|
|
3×35+3×25/3
|
53.1
|
57.1
|
4290
|
|
3×35+3×50/3
|
53.1
|
57.1
|
4430
|
|
3×50+3×25/3
|
56.3
|
60.3
|
5020
|
|
3×50+3×50/3
|
56.3
|
60.3
|
5160
|
|
3×70+3×35/3
|
61.0
|
65.0
|
6190
|
|
3×70+3×50/3
|
61.0
|
65.0
|
6410
|
|
3×95+3×50/3
|
65.3
|
69.3
|
7340
|
|
3×120+3×70/3
|
69.0
|
73.0
|
8580
|
|
3×150+3×70/3
|
74.0
|
78.0
|
10050
|
|
3×185+3×95/3
|
77.0
|
81.0
|
11430
|
|
3×240+3×120/3
|
85.0
|
90.0
|
14400
|
|
3×300+3×150/3
|
90.2
|
95.2
|
16860
|
18/30 kV
|
芯數×標稱截面積
|
最小外徑
|
最大外徑
|
標稱重量
|
|
NO. ×MM?
|
MM
|
MM
|
KG/KM
|
|
3×25+3×25/3
|
53.7
|
57.7
|
4160
|
|
3×25+3×50/3
|
53.7
|
57.7
|
4300
|
|
3×35+3×25/3
|
56.6
|
60.6
|
4730
|
|
3×35+3×50/3
|
56.6
|
60.6
|
4870
|
|
3×50+3×25/3
|
61.2
|
65.2
|
5700
|
|
3×50+3×50/3
|
61.2
|
65.2
|
5840
|
|
3×70+3×35/3
|
64.4
|
68.4
|
6680
|
|
3×70+3×50/3
|
64.4
|
68.4
|
6900
|
|
3×95+3×50/3
|
68.7
|
72.7
|
7860
|
|
3×120+3×70/3
|
73.8
|
77.8
|
9390
|
|
3×150+3×70/3
|
77.5
|
81.5
|
10660
|
|
3×185+3×95/3
|
80.5
|
84.5
|
12060
|
|
3×240+3×120/3
|
88.5
|
93.5
|
15090
|
|
3×300+3×150/3
|
94.7
|
99.7
|
17820
|
