E4982A keysight數字電橋主要特性與技術指標

頻率

1 MHz ～ 3 GHz，100 kHz步進

測量時間

高速測量：0.9 ms（模式 1）、2.1 ms（模式 2）、3.7 ms（模式 3）

基本的精度和阻抗范圍

0.8% 的基本精度測量可重復性

寬阻抗測量范圍：140 mΩ ～ 4.8 kΩ

更多特性

SCPI 命令和處理器接口與 4287A 兼容

小巧的測試頭（與 4287A 的尺寸相同）

列表測量

通用 PC連通性（GPIB、LAN 和 USB）

E4982A keysight數字電橋描述

E4982A LCR 為 SMD 電感器、EMI 濾波器等無源元器件的制造測試提供性能，其中需要在高頻率上進行阻抗測試（1 MHz ～ 3 GHz）。除了制造測試之外，E4982A 還可用于研發領域，借助強大的功能（例如列表測量）提供質量保證。

Agilent E4982A 快速操作指南

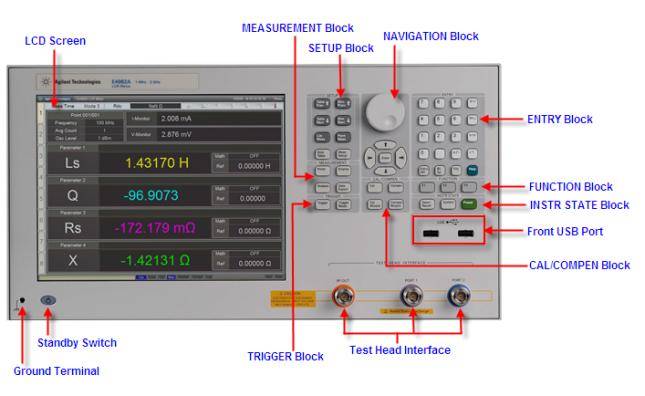

一、前面板介紹

1.Standby Switch開關鍵

2.LCD Screen顯示屏

3.SETUP Block設置按鍵區

4.MEASUREMENT Block測試按鍵區

5.TRIGGER Block觸發按鍵區

6.NAVIGATION Block導航鍵

7.CAL/COMPEN Block校準/補償按鍵區

8.ENTRY Block鍵入?yún)^(qū)

9.FUNCTION Block功能按鍵區

10.INSTR STATE Block狀態指示區

11.Test Head Interface測試端口

12.

Front USB Port

前面板 USB

13.

Ground Terminal

接地端

二、 前面板按鍵內容介紹

1. Standby Switch 開關鍵

用于開機或者待機使用。在開機時，需要確保沒有 USB 存儲設備連接在儀器上。 關機步驟：

1) 按下開關鍵或者通過儀器內部的操作系統關機，該操作會使儀器進入待機狀態；

2) 若需切斷電源，則使用儀器后面板的 Line Switch 按鍵

2. LCD Screen 顯示屏

可直接用手指觸摸操作

3. SETUP Block 設置按鍵區

按鍵名

描述

Table Prev

選擇上一步

Table Next

選擇下一步

Stim Prev

在單點測試和列表測試視圖中顯示上一個點

Stim Next

在單點測試和列表測試視圖中顯示上一個點

List Meas

顯示列表測試中所有點的測試情況

Point Meas

顯示單點測試情況

Stim Table

顯示 4 個表格：激勵、校準套件、補償套件、比較器。

重復按下可調整顯示的順序。

Meas Setup

在屏幕右側顯示測量設置的按鍵菜單。這些按鍵菜單供 選擇相應的參數對其進行設置。單點測試和列表測試非

同時顯示。

4. MEASUREMENT Block 測試按鍵區

按鍵名

描述

Prmtr在屏幕右側顯示各種參數，選擇需要測試的參數以便對其進行設置

Display在屏幕右側顯示“顯示”選項，選擇如何顯示測量結果

Analysis在屏幕右側顯示分析選項，選擇分析功能

Data Export數據和圖像輸出按鍵

5. TRIGGER Block 觸發按鍵區

按鍵名

描述

Trigger觸發按鍵，在手動觸發模式下可用

Trigger Mode

設置觸發模式

6. NAVIGATION Block 導航鍵

通過上、下、左、右或者旋鈕按鍵做相應方向的移動

7. CAL/COMPEN Block 校準/補償按鍵區

按鍵名

描述

Cal

校準菜單

Compen

補償菜單

Cal Wizard

校準指南，按該指南提示步驟完成校準

Compen Wizard

補償指南，按該指南提示步驟完成補償

8. ENTRY Block 鍵入?yún)^(qū)

按鍵名

描述

0, 1, 2, 3 ..... 9 , . (numeric

keys)

數字按鍵 0-9 及小數點

+/-

+號及-號按鍵

G/n, M/u, k/m, x1

前綴按鍵，用于特定參數間的運算

Entry Off

關閉數字輸入按鍵

Bk Sp

刪除鍵

Foc

當屏幕上同時顯示了軟鍵菜單、數字輸入菜單、對話框

時，用于在他們之間切換。類似于 PC 的 Tab 鍵

Help

顯示幫助菜單

9. FUNCTION Block 功能按鍵區

可從路徑：System > Misc Setup > F1 Key/F2 Key/F3 Key 自定義這些功能鍵，在默認狀態下， 功能

分別是：

按鍵名

描述

F1

當前屏幕截圖

F2

Windows 資源管理器

F3

切換蜂鳴器報警

10. INSTR STATE Block 狀態指示區

用于管理、控制、重置儀器

按鍵名

描述

Save/Recall

保存、調用設備的設置狀態

System

控制、管理設備

Preset

重置儀器狀態

11. Test Head Interface 測試端口

共三個測試端口，用于與測試前端連接，分別為：RF OUT、PORT 1、PORT 2。均為 N 型 頭(陰頭)

12. Front USB Port 前面板 USB

前面板共 2 個，用于連接鍵盤、鼠標或者 USB 存儲設備

13. Ground Terminal 接地端

接地端與設備的底盤相連，可以使用香蕉頭的插座接地

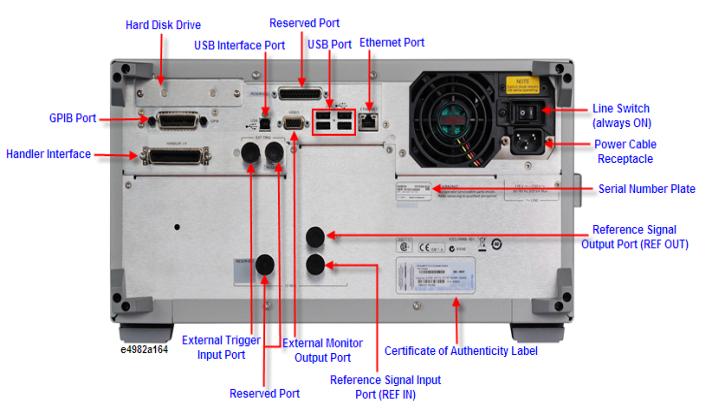

三、后面板介紹

1.

Power Cable Receptacle

電源線插槽

2.

External Trigger Input Port

外部觸發信號輸入接口，接口類型：BNC

3.

External Monitor Output Port

VGA 接口，可將儀器屏幕內容擴展到外接顯示器

4.

Ethernet Port

LAN 接口，通過網線遠程控制儀器

5.

GPIB Port

GPIB 接口

6.

Handler Interface

用于產線上自動切換被測件的接口

7.

Reference Signal Ports

10MHz 參考信號

8.

Input (REF IN)

參考信號輸入信號， 該接口用于將外部參考信號輸入，

用以提高儀器自身的測試信號精度和頻率穩定度。

9.

Output (REF OUT)

用于將儀器自身的參考信號輸出到其他設備

10.

USB Interface Port (USBTMC)

B 型 USB 接口

11.

USB Ports

USB 接口，功能同前面板

12.

Serial Number Plate

序列號銘牌

13.

Line Switch (Always ON)

開關、盡量保持呈連通狀態(|)、過多開關可能導致

儀器故障

14.

Hard Disk Drive

硬盤

15.

Certificate of Authenticity

Label

操作系統信息

四、操作舉例

下面介紹一下典型操作步驟

1. 設置測試環境(STIMULUS)

測試之前，需要設置測試環境：頻率、功率、平均數，具體步驟舉例如下：

1) 按【Preset】重置儀器。一般在開始一個新的測試的時候， 均要按下此鍵。若要返回 重置之前的狀態，可以【Preset】 →Undo Preset

2) 按【Stim Table】打開設置窗口

3) 選擇{Quick Edit}

4) 現在設置具體指，下面是舉例說明，用戶可以根據情況自行改變

i. Points：201(在起始頻率到終止頻率之間的測試點數)

ii. Frequency：起始頻率 100MHz，終止頻率 3GHz(設置測試頻率范圍)

iii. 選擇 Log Step，即對數步進

5) 按 ok 確認
