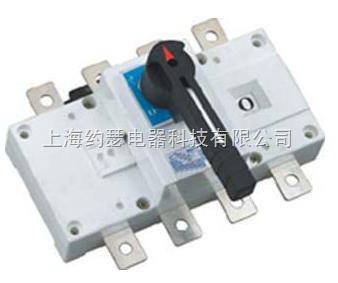

HGL系列隔離開關
適用范圍
HGL系列隔離開關（以下簡稱為開關），適用于交流50Hz、額定電壓至660V、直流電壓至440V、約定發熱電流至3200A的工企業配電設備中，用作不頻繁接通與分斷電路及電氣隔離之用(IOOOA以上只用作電氣隔離)，廣泛應用于建筑、電力、石油化工及其他行業的配電系統和自動化系統中。
HG L/C(原HGLC)側面操作隔離開關，在HGL正面中央操作隔離開關的基礎上增加了一個側面操作
機構，適用于側面操作的接通與分斷電路及電氣隔離之用。
HG L/Z(原HGLZ)雙投轉換隔離開關，由兩臺HGL隔離開關上下疊裝或左右并排組裝而成，適用于雙路電源的切換或兩臺負載設備的轉換及安全隔離等。
開關造型美觀、新穎簡潔，結構簡單、操作方便，符合IEC60947-3、GB14048.3標準，是同類產品的最佳選擇！
型號與含義
結構特征
1、開關采用彈簧蓄能、瞬時釋放的加速關合機構及同時接通與斷開并聯雙斷點的觸頭結構，極大的提高了開關的電氣性能與機械性能。
2、開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手柄，具有很高的介電性能、防護能力及可靠的操作安全性。
3、開關具有3極、4極（3極+可通斷中性極）之分。
4、開關正面設有標記窗口，指示觸頭的通斷狀態：可根據需要提供后面觀察窗口，直接觀察觸頭的通斷狀態，保證開關操作的可靠性和安全性。
5、操作手柄可直接裝在開關上操作（簡稱柜內操作），也可通過加長軸在配電柜門外操作（簡稱柜外操作），提供兩種操作方式。
6、可根據需要提供常開常閉輔助觸點及安裝專用底板與板前板后接線方式，以滿足用戶的多種需求。
7、在分斷位置”0”時，可用兩至三把鎖鎖住手柄，以防止誤操作。
主要技術參數
1、HGL系列隔離開關的主要技術參數
2、側面操作、柜外操作、柜后操作、板后接線、直接觀察觸頭窗口等隔離開關的主要參數全都與HGL相對應。
3、HGL/Z雙投轉換隔離開關的主要參數與HGL相對應。
外形及安裝尺寸
1、專用安裝底板
2、柜內操作手柄
3、柜外操作手柄與面板開孔尺寸
4、HGL-160~1600A外形安裝尺寸
5、HGL-2000~3200A外形安裝尺寸
6、HGL-160~1600/H(柜后操作)外形安裝尺寸
7、HGL-160~1600/B(板后接線)外形安裝尺寸
8、HGL-160~1600/C外形安裝尺寸
9、HGL-160~1600/Z外形安裝尺寸
10、HGL-2000-3200/Z外形安裝尺寸
11、HGL-160~1600/Z2外形安裝尺寸
|
